NOTA
:
ALLGEMEINES

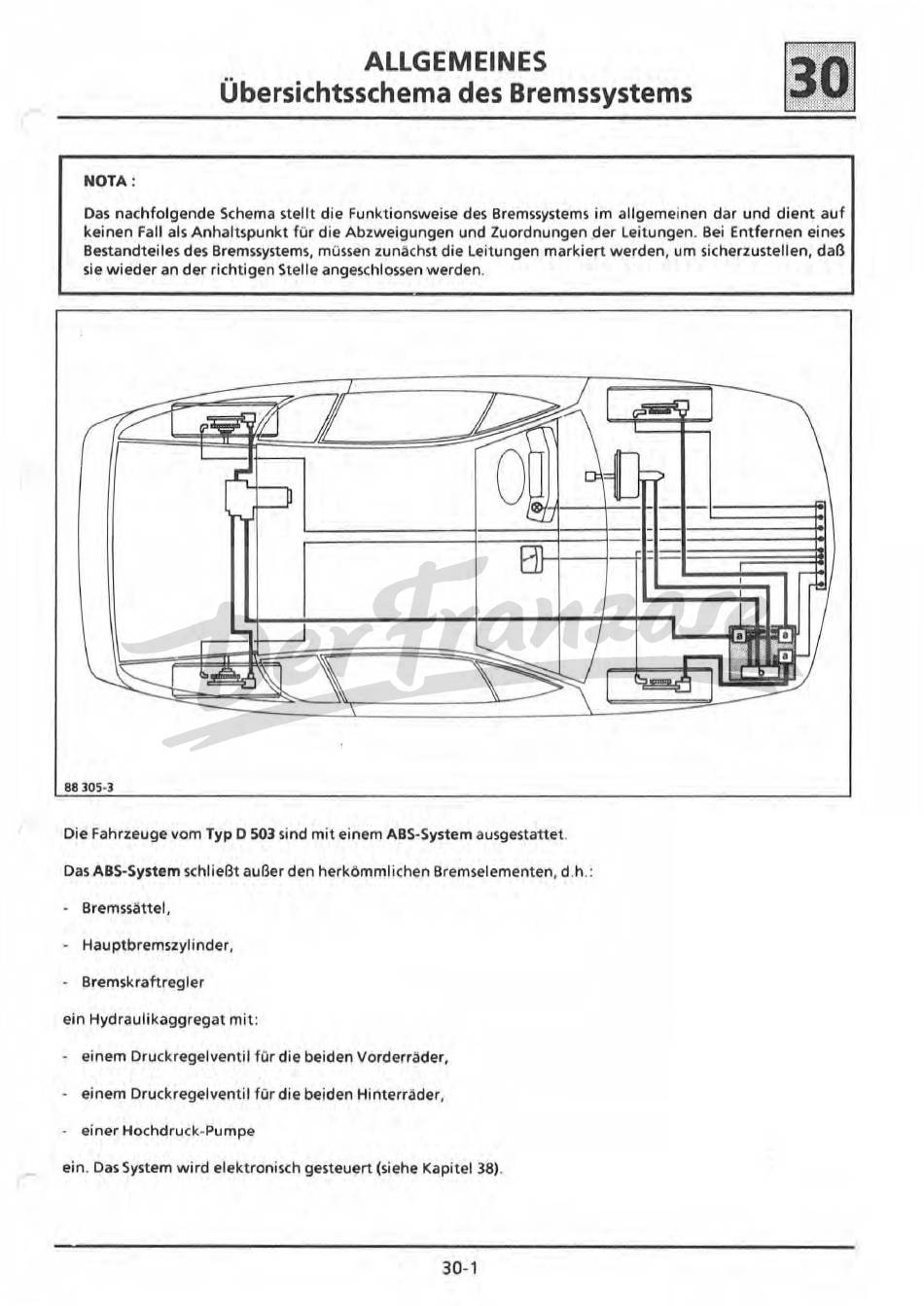

Übersichtsschema des Bremssystems
•
Das nachfolgende Schema stellt die Funktionsweise des Bremssystems
im allgemeinen
dar und dient auf
keinen fall als Anhaltspunkt
für
die Abzweigungen und Zuordnungen der
Leitungen.
Bei
Entfernen
eines
Bestandteiles des Bremssystems, müssen zunächst die Leitungen markiert werden, um sicherzustellen, daß
sie
wieder an der richtigen
Stelle
angeschlossen
werden.
-~n
~
(
88 305-3
Die Fahrzeuge vom
Typ D
503 sind mit einem ABS-System
ausgestanet.
Das ABS-System schließt außer den herkömmlichen
Bremselementen,
d.h.:
• Bremssättel,
•
Hauptbremszylinder,
-
Bremskraftregler
ein Hydraulikaggregat
mit:
-
einem
Druckregelventil
für
die beiden Vorderräder,
-
einem
Druckregelventil
für
die beiden
Hinterräder,
•
einer Hochdruck-Pumpe
ein.
Das
System
w ird elektronisch gesteuert (siehe Kapitel
38).
30-
1
