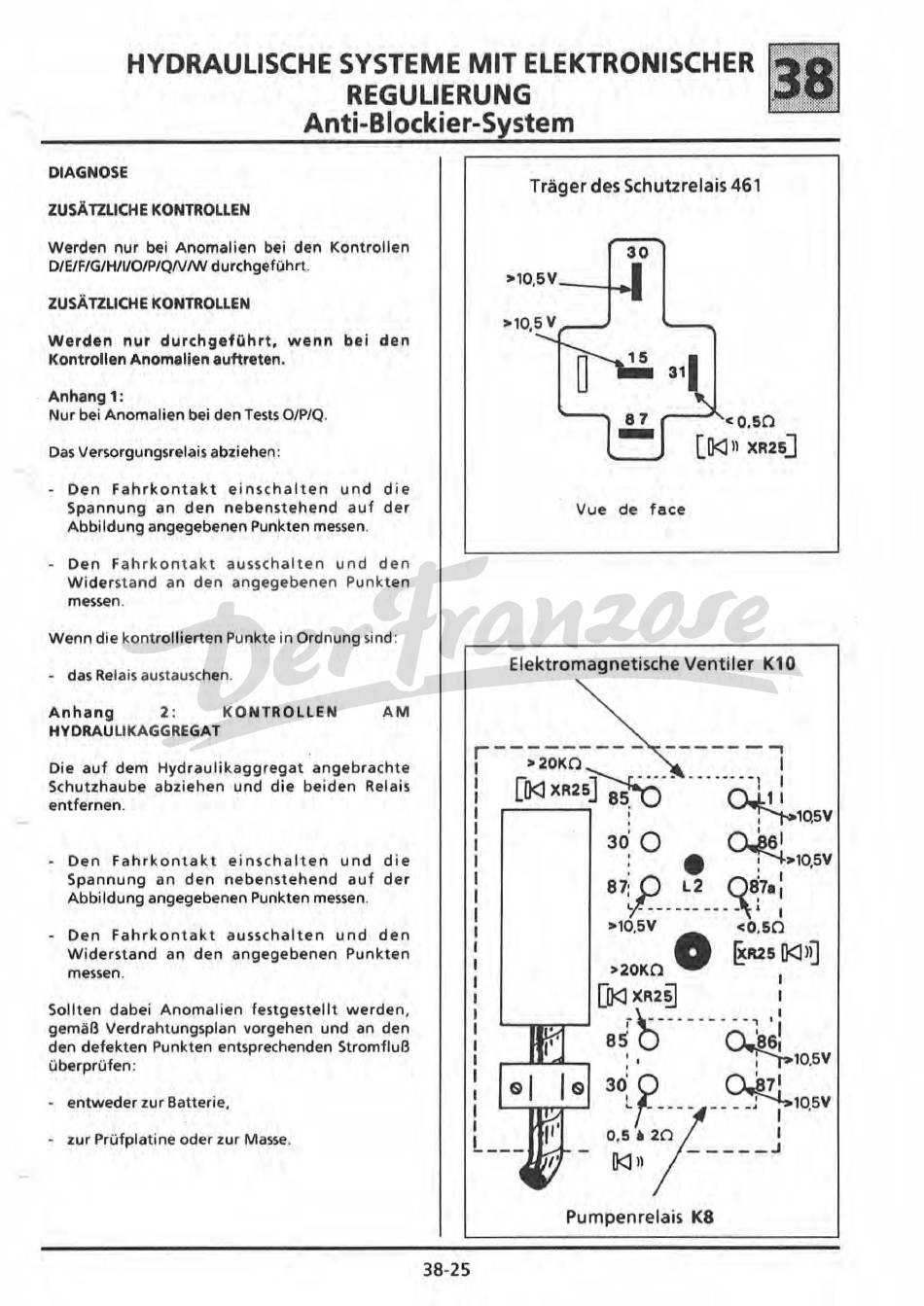

HYDRAULISCHE SYSTEME MIT ELEKTRONISCHER
REGULIERUNG
Anti-Blockier-System
•
DIAGNOSE
ZUSÄTZLICHE KONTROLLEN
Werden nur bei Anomalien bei den Kontrollen
D/E/F/G/H/1/O/P/QN 1W
durchgeführt.
ZUSÄTZLICHE KONTROLLEN
Werden nur durchgeführt, wenn bei den
Kontrollen Anomalien auftreten.
Anhang 1:
Nur bei Anomalien bei den Tests
O/P/Q.
Das Versorgungsrelais abziehen:
-
Den Fahrkontakt einschalten und die
Spannung an den nebenstehend auf der
Abbildung angegebenen Punkten
messen.
-
Den Fahrkontakt ausschalten und den
Widerstand an den angegebenen Punkten
messen.
Wenn die kontrollierten Punkte in Ordnung sind
:
-
das Relais austauschen.
Anhang
2:
KONTROLLEN
AM
HYDRAULIKAGGREGAT
Die auf dem Hydraulikaggregat angebrachte
Schutzhaube abziehen und die beiden Relais
entfernen.
-
Den Fahrkontakt einschalten und die
Spannung an den nebenstehend auf der
Abbildung angegebenen Punkten
messen.
-
Den Fahrkontakt ausschalten und den
Widerstand an den angegebenen Punkten
messen.
Sollten dabei Anomalien festgestellt werden,
gemäß Verdrahtungsplan vorgehen und an den
den defekten Punkten entsprechenden Stromfluß
überprüfen:
-
entweder zur
Batterie,
-
zur
Prüfplatine oder
zur
Masse.
38-25
Träger des Schutzrelais 461
30
>10,5V
I ..
•
87
-
311
<0,50
[O<J
ll
XR25]
Vue de
face
Elektromagnetische Ventiler K10
r-------- -~----- --,
r;;::~sJatö·!' - -...
öl,
!
;
- ~i't->1Q5V
'
1
30
Ü
('u5I
:
•
~>10,SV
.
oi·,
87f._
_
-~~
-· _
~~7•:
>105V
<0,50
.
•
~R25
D<l>~
>20KO
1
[O<J
XR2fil
1
i
t--.
---.
--
~
'
1
8
~,
~ 1
0.SV
,
1
~
3' {
?--·z· -
~
0,
5.20 _____ J
II<]
ll
Pumpenrelais KB
