Dichtung
Gl720
1
Gelenkmuffe
2
Blechmanschette
3
Gelenkstern
4
Dichtung
5
Feder
6
Anschlag)cheibe

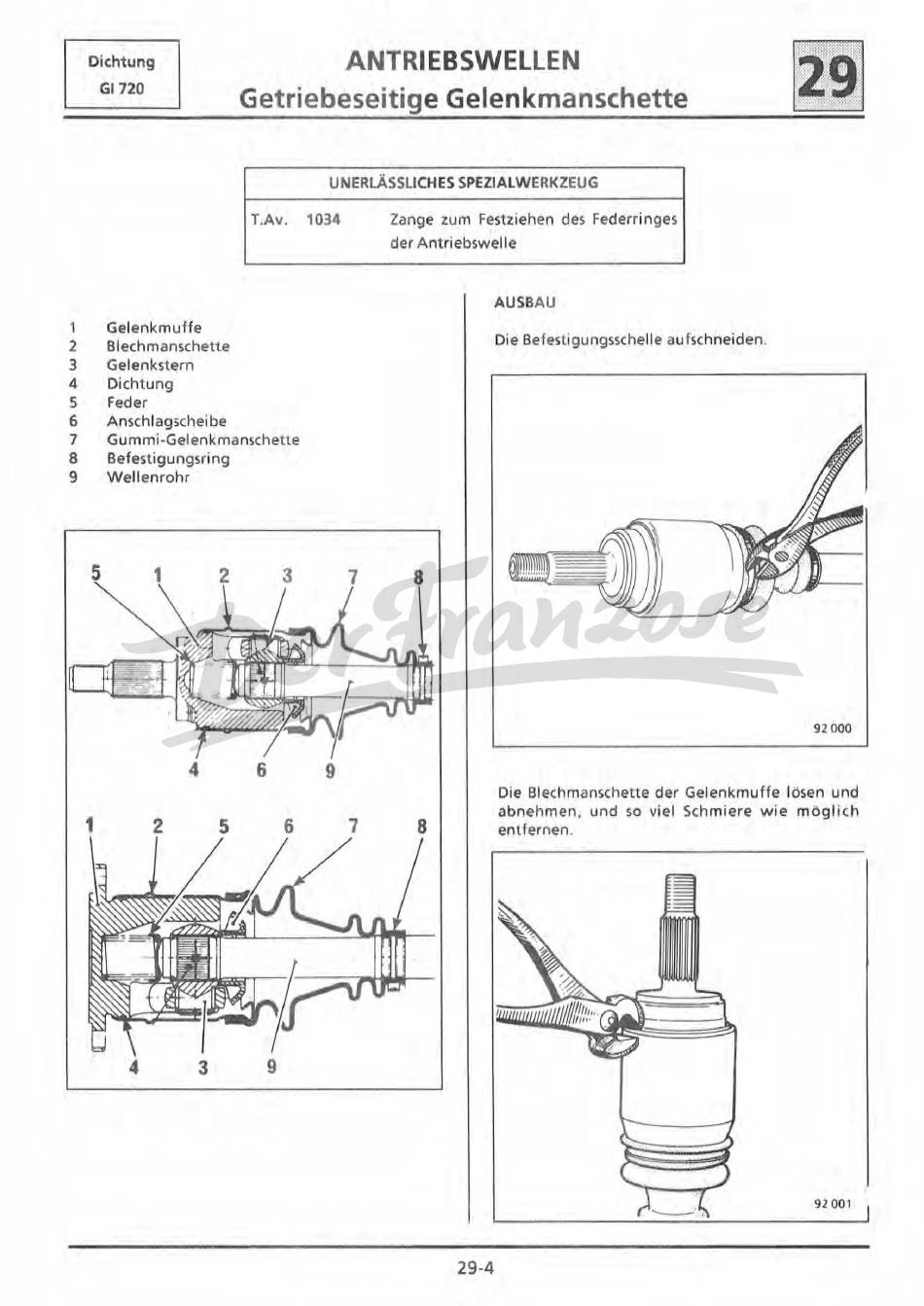

ANTRIEBSWELLEN
Getriebeseitige
Gelenkmanschette
UNERLÄSSLICHES
SPEZIALWERKZEUG
T.Av.
1034
Zange
zum festziehen
des Federringes
der Antriebswelle
AUSBAU
Die Befestigungssehell
e
aufschneiden.
•
7
Gummi -Gel
enkmanschette
8
Befestigungsring
9
Wellenroh
r
5
4
6
1
2
5
4
3
9
7
8
9
29-4
92
000
Die Blechmanschette der
Gelenkmuffe lösen
und
abnehmen,
und
so
viel Schmiere wie möglich
entfernen.
~==~
92
001
