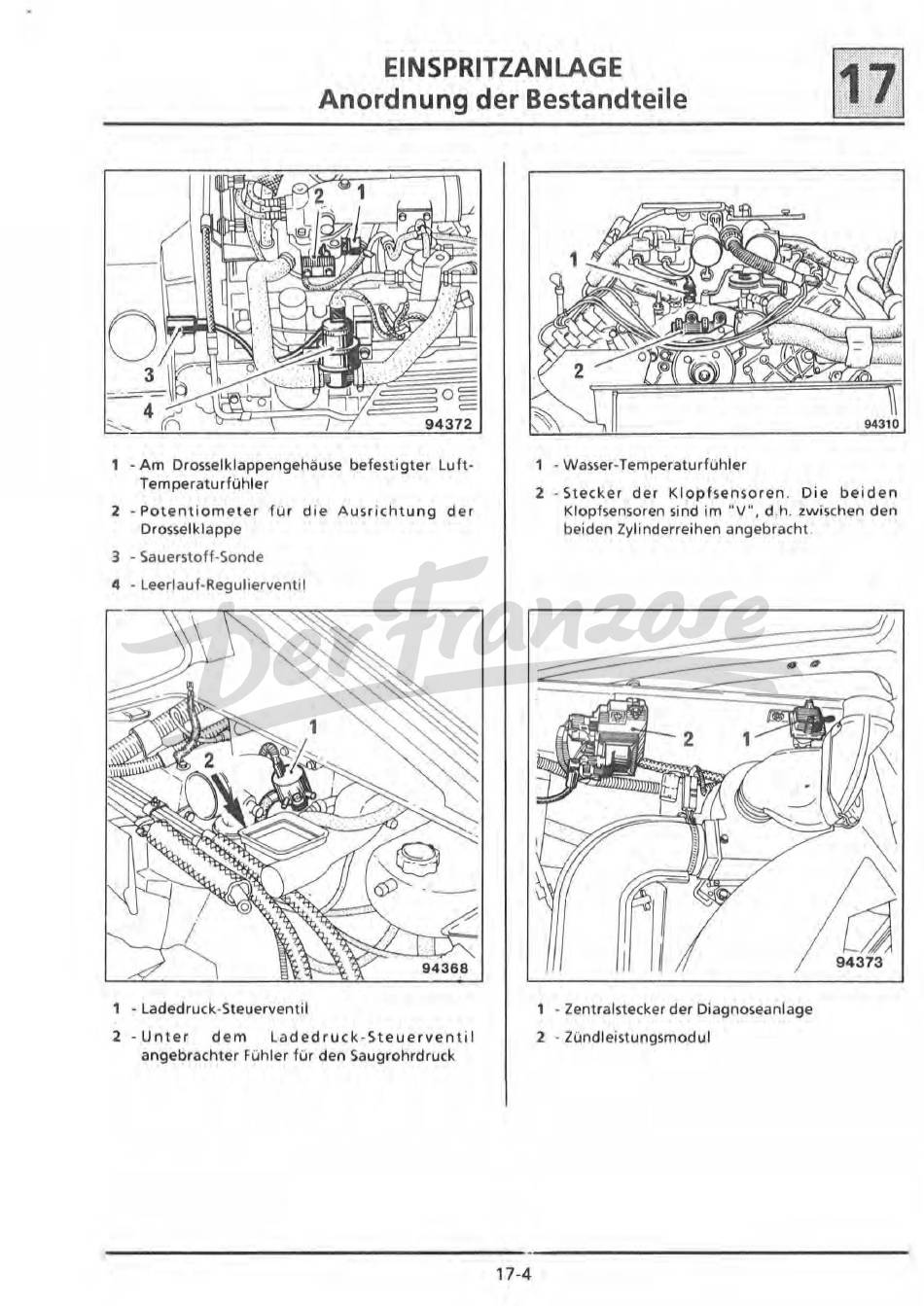

EINSPRITZANLAGE
Anordnung der Bestandteile
~
---=:;
0 §
=
:::.___....... (n
1.J ... \ / ;
94372
1 -
Am Drosselklappengehause befestigter Luft-
Temperaturfühler
2 •
Potentiometer für die Ausrichtung der
Drosselklappe
3 - Sauerstoff-Sonde
4 •
Leerlauf-Regulierventil
1 -
Ladedruck-Steuerventil
2 -
Unt er dem Ladedruck - Steuerventil
angebrachter Fühler für den Saugrohrdruck
17-4
1 • Wasser-Temperaturfüh ler
2 - Stecker der Klopfsensoren . Die beiden
Klopfsensoren sind im
"V",
d.h. zwischen den
beiden Zylinderreihen angebracht.
-:::::::-:::::-==---:::..-=-=====J)
- -
,
1 - Zentralstecker der Diagnoseanlage
2 •
Zündleistungsmodu l
·c1
94373
