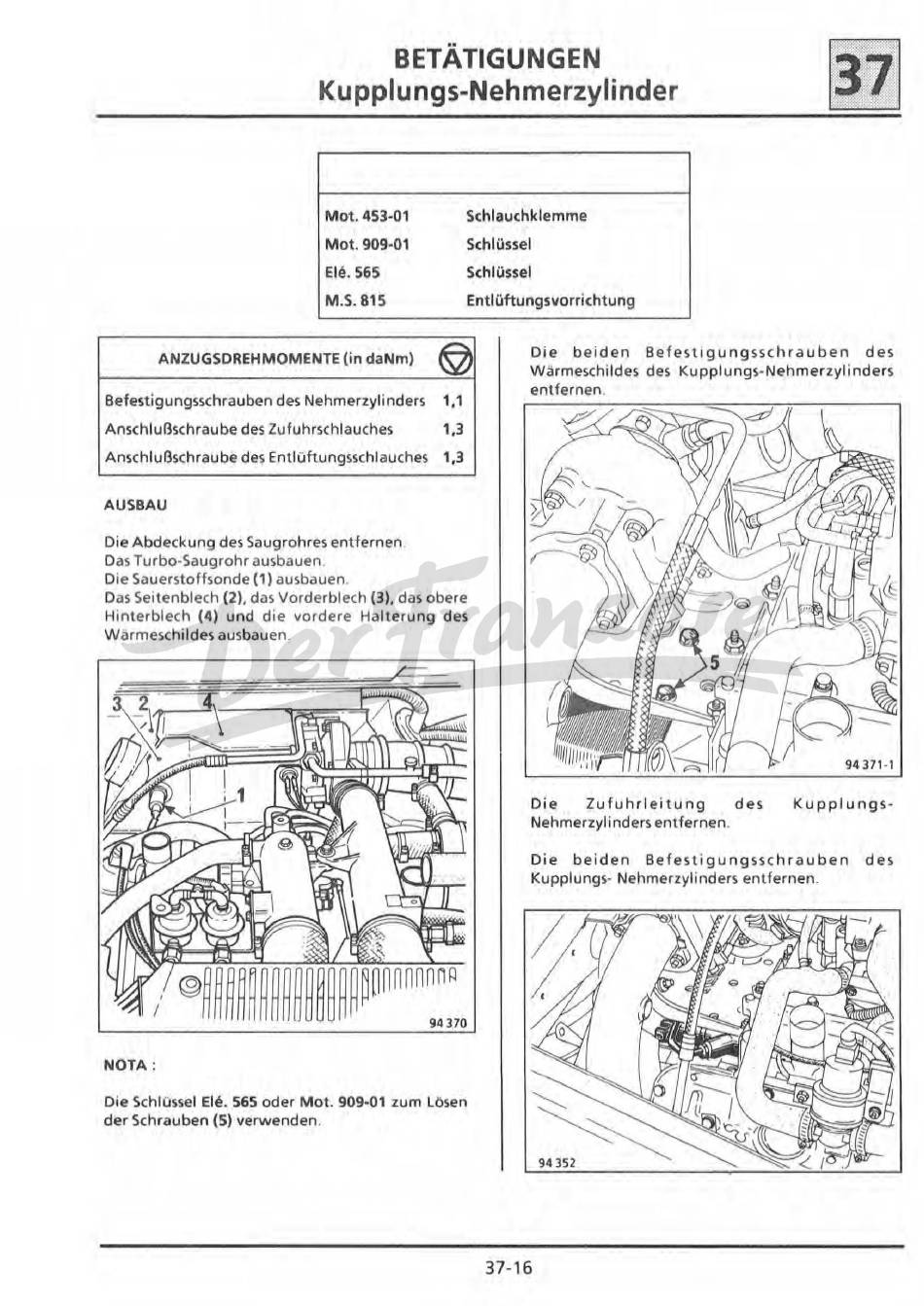

BETÄTIGUNGEN
,Cupplungs-Nehmerzylinder
R
.
.
.
Mot. 453-01
Mot.
909-01
Eie.
565
M.S.
815
Schlauchklemme
Schlüssel
Schlüssel
Entlüftungsvorrichtung
ANZUGS DREHMOMENTE
(in
da Nm)
@
Befestigungsschrauben des Nehmer2ylinders
1, 1
Anschlußschraube des Zufuhrschlauches
1,3
Anschlußschraube des Entlüftungsschlauches
1,3
AUSBAU
Die Abdeckung des Saugrohres
entfernen.
Das Turbo-Saugrohr
ausbauen.
Die Sauerstoffsonde (1)
ausbauen.
Das Seitenblech
(2),
das Vorderblech (3), das
obere
Hinterblech (4) und die
vordere
Halterung des
Warmeschildes
ausbauen.
®~~~~~~~~~~~~~~~~nnnnnnA
M3ro
NOTA:
Die Schlüssel
Eie.
565 oder Mot. 909-01
zum
Lösen
der Schrauben (5)
verwenden.
Die beiden
Befestigungsschrauben
des
Wärmeschildes des
Kupplungs-
Nehmer2ylinders
entfernen.
Die
Zufuhrleitung
des
Kupplungs-
Nehmerzylinders
entfernen.
Die beiden
Befestigungsschrauben
des
Kupplungs- Nehmerzyli
nders
entfernen.
37-16
