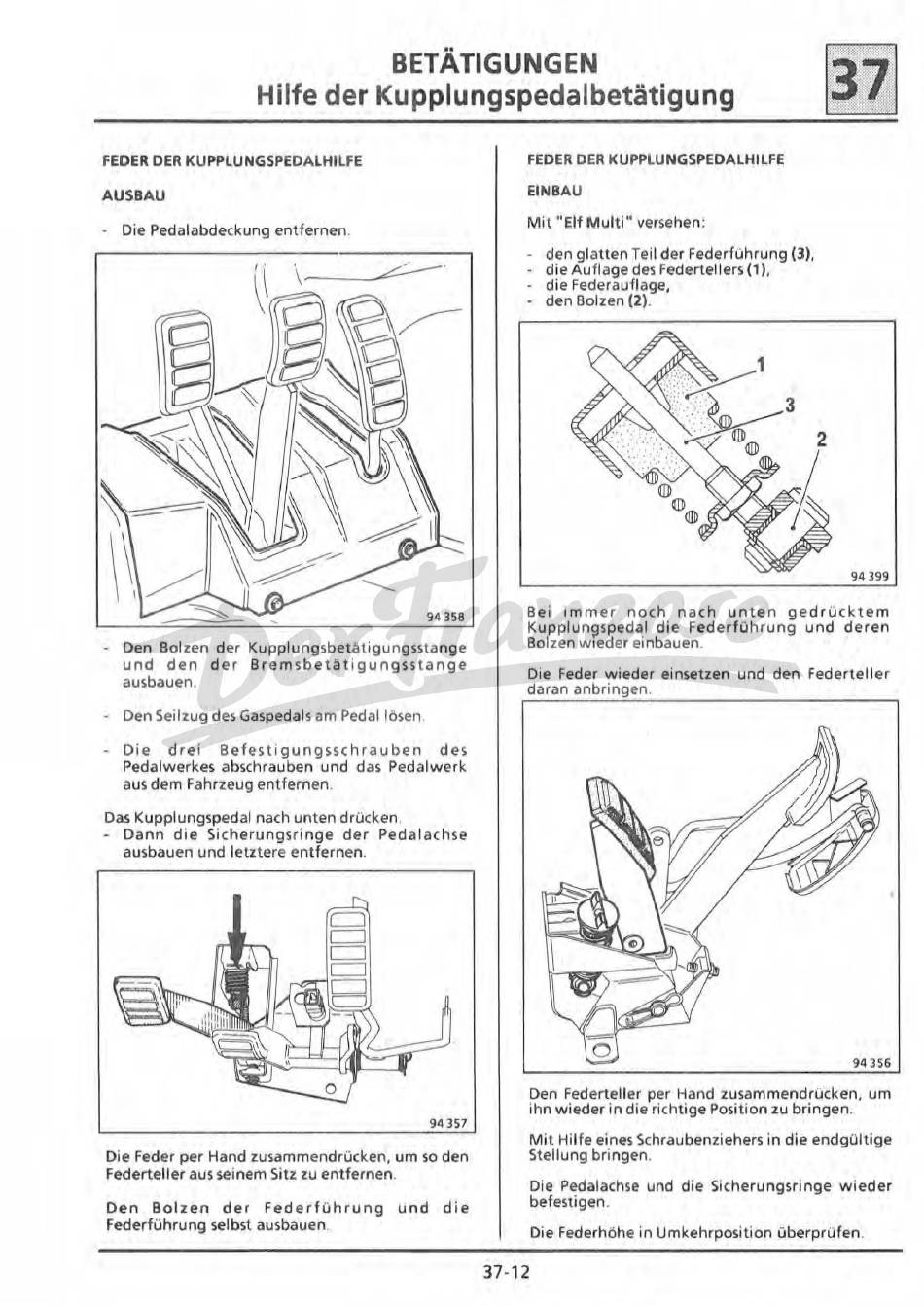

BETÄTIGUNGEN
'
g]
Hilfe der Kupplungspedalbetätigung
'
.
FEDER
DER KUPPLUNGSPEDALHILFE
AUSBAU
•
Die Pedalabdeckung
entfernen.
•
Den Bolzen der
Kupplungsbetätigungsstange
und den der Bremsbetätigungsstange
ausbauen.
•
Den Seilzug des Gaspedals
am Pedal
lösen.
•
Die
drei
Befestigungsschrauben
des
Pedalwerkes
abschrauben
und das Pedalwerk
aus
dem Fahrzeug
entfernen.
Das Kupplungspedal nach
unten
drücken
•
Dann die
Sicherungsr
inge der Pedalachse
ausbauen und letztere
entfernen.
94 357
Die Feder per Hand
zusammendrücken,
um so den
Federteller aus
seinem
Sitz.
zu
entfernen.
Den Bolzen der Federführung und die
Federführung selbst
ausbauen.
FEDER DER
KUPPLUNGSPEOALHILFE
EINBAU
Mit "Elf
Multi"
versehen
:
- den glatten Teil der Federführung (3),
•
die Auflage
des
Federtellers (1 ),
•
die Federauflage,
den
Bolzen
(2).
94399
Bei immer
noch
nach unten gedrüc
kte
m
Kupplun~spedal die Federführung und deren
Bolzen
wieder
einbauen.
Die Feder w ieder
einsetzen
und den Federte ller
daran
anbringen.
37-12
0
94 356
Den
Federteller per
Hand zusammendrücken, um
ihn wieder
in
die
richtige
Position zu
bringen.
Mit Hilfe
eines
Schraubenziehers
in
die endgültige
Stellung
bringen.
Die Pedalachse und die
Sicherungsringe
wieder
befestigen
.
Die Federhöhe in Umkehrposition
überprüfen.
