MOTOROBER- UND VORDERSEITE

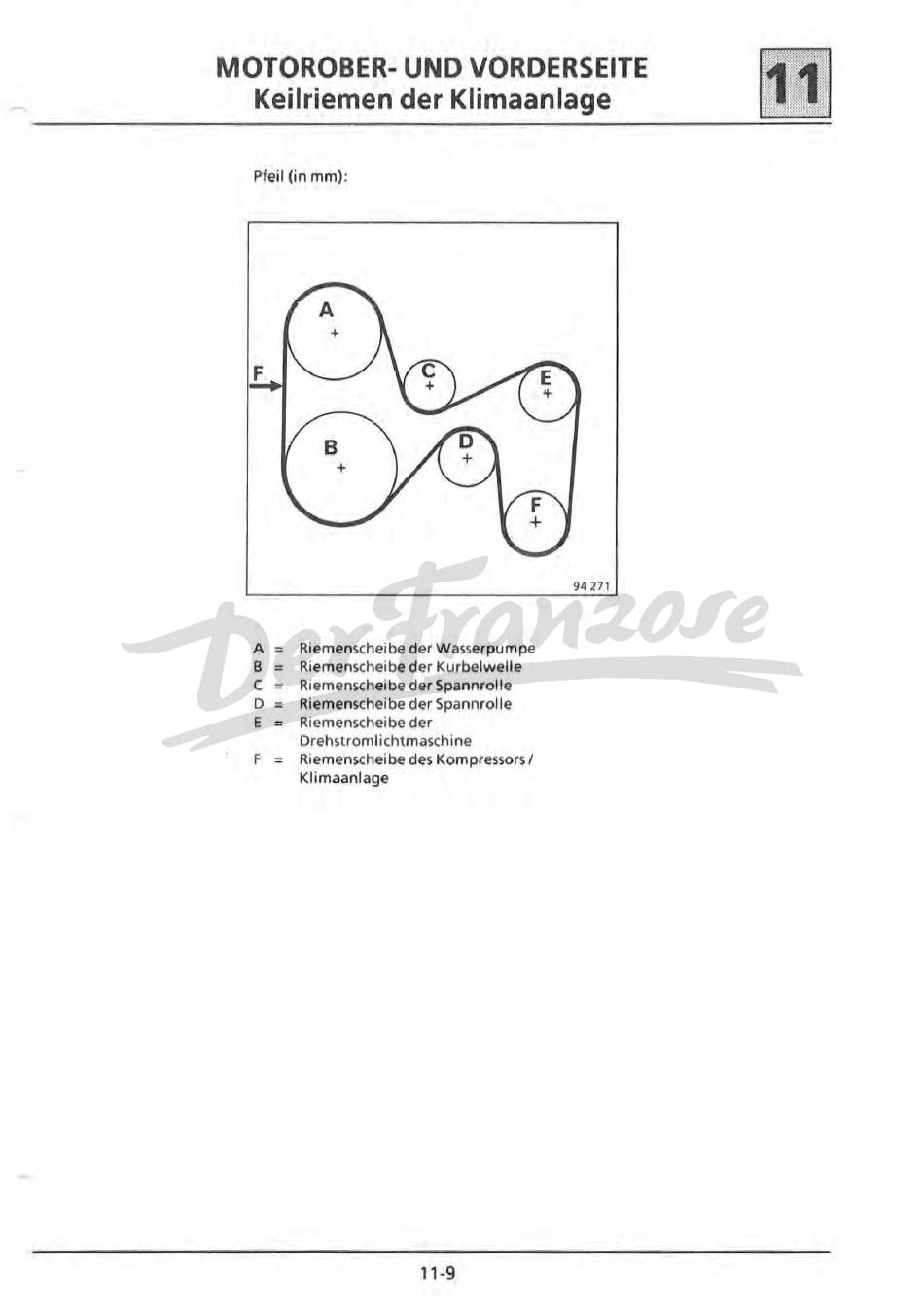

Keilriemen der Klimaanlage
Pfeil (in mm):
A
=
Riemenscheibe der Wasserpumpe
B
=
Riemenscheibe der Kurbelwelle
C
=
Riemenscheibe der Spannrolle
D
=
Riemenscheibe der Spannrolle
E = Riemenscheibe der
Drehstrom! ichtmaschine
F
= Riemenscheibe des Kompressors/
Klimaanlage
11-9
94 271
