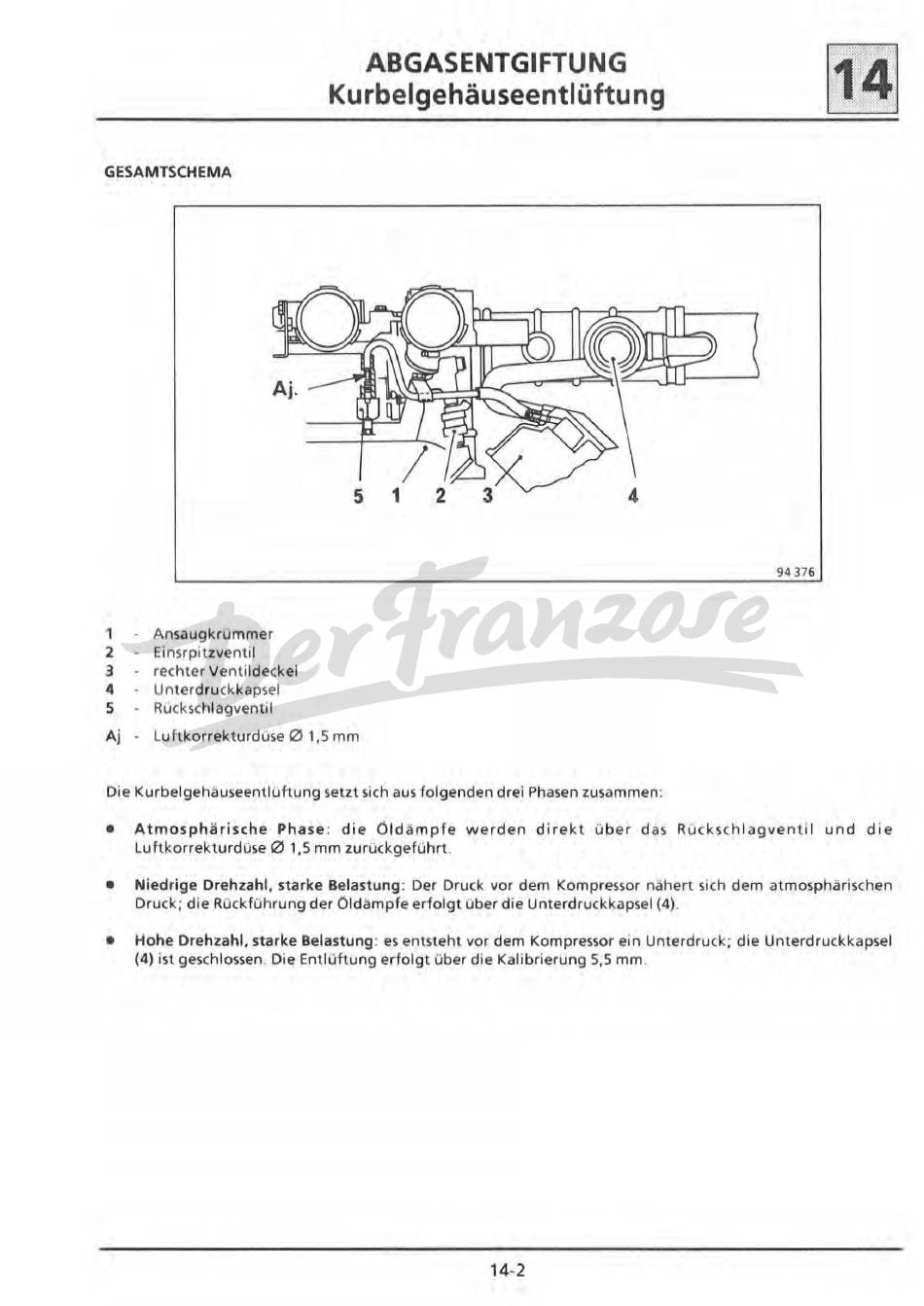

GESAMTSCHEMA
1
-
Ansaugkrümmer
2
-
Ei
nsrpi tzventil
3
-
rechter Ventildeckel
4
-
Unterdruckkapsel
5
-
Ruckschlagventil
ABGASENTGIFTUNG
Ku rbelgehäuseentlüftu ng
Aj
-
Luftkorrekturdüse
0 1,5 mm
Die Kurbelgehäuseentluftung
setzt
sich aus folgenden drei Phasen
zusammen
:
94376
~
~
•
Atmosphärische Phase
:
die
Öldämpfe
werden direkt über das Rückschlagventil
und
die
Luftkorrekturdüse
0
1,5
mm
zurückgeführt.
•
Niedrige Drehzahl, starke Belastung
:
Der Druck
vor
dem Kompressor nähert sich dem
atmosphärischen
Druck; die Rückführung der Öldampfe erfolgt über die
Unterdruckkapsel
(4).
•
Hohe Drehzahl. starke
Belastung:
es entsteht vor dem Kompressor ein Unterdruck; die Unterdruckkapsel
(4) ist geschlossen.
Die
Entluftung
erfolgt über die Kalibrierung 5,5 mm
.
