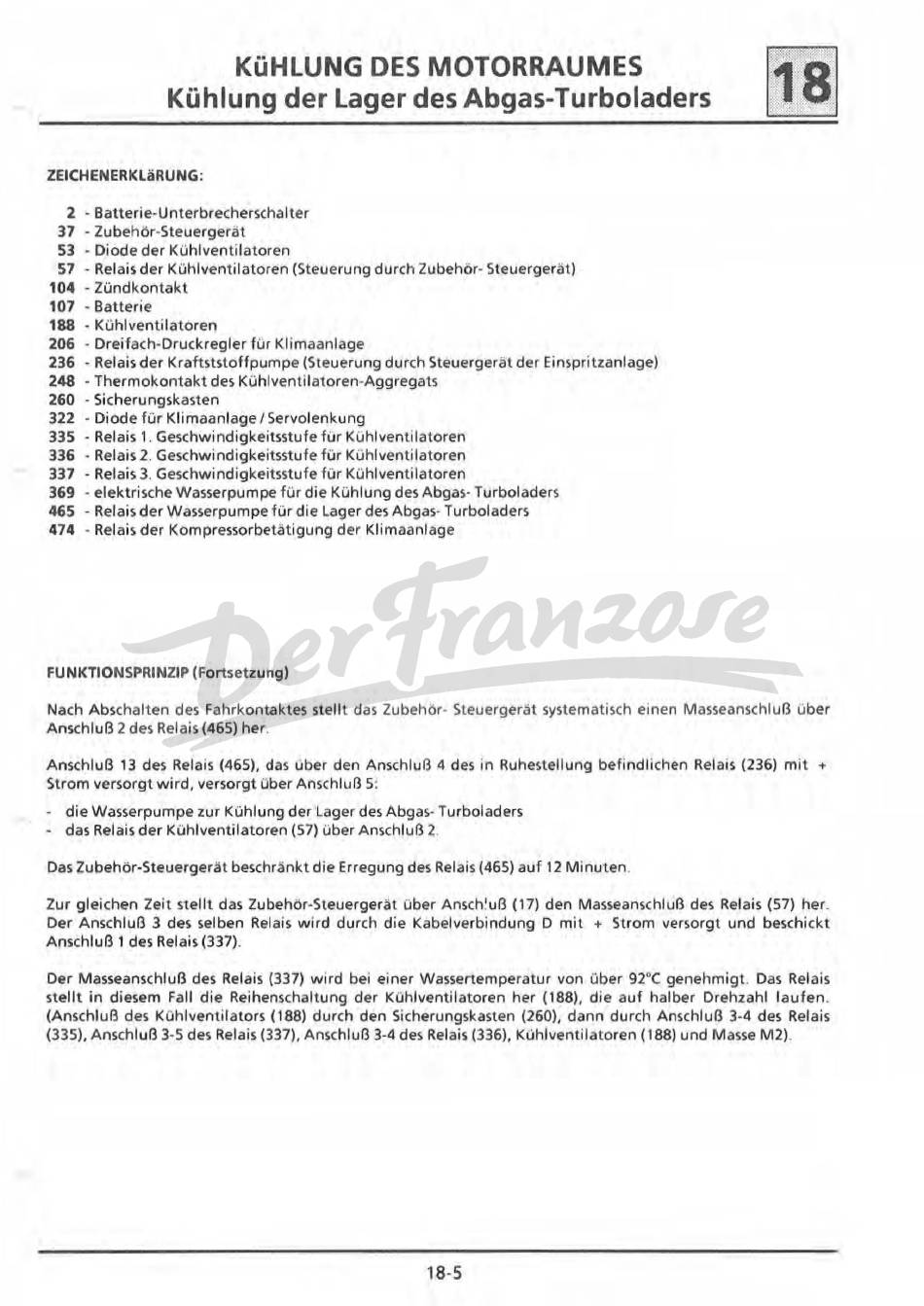

KÜHLUNG DES MOTORRAUMES
Kühlung der Lager des Abgas-Turboladers
ZEICHENERKLäRUNG:
2 - Batterie-UnterbrecherSlhalter
37 - Zubehör-Steuergerät
53 - Diode der Kühlventilatoren
57 - Relais der Kühlventi latoren (Steuerung durch Zubehör- Steuergerät)
104 • Zündkontakt
107 -
Batterie
188 -
Kühlventilatoren
206 - Dreifach-Druckregler für Klimaanlage
236 - Relais der Kraftststoffpumpe (Steuerung durch Steuergerät der Einspritzanlage)
248 - Thermokontakt des Kühlventilatoren-Aggregats
260 - Sicherungskasten
322 - Diode für Klimaanlage/ Servolenkung
335 - Relais 1. Geschwindigkeitsstufe fur Kühlventilatoren
336 - Relais 2. Geschwindigkeitsstufe für Kühlventilatoren
337 - Relais 3. Geschwindigkeitsstufe für Kühlventilatoren
369 - elektrische Wasserpumpe für die Kühlung des Abgas• Turboladers
465 - Relais der Wasserpumpe für die Lager des Abgas- Turboladers
474 - Relais der Kompressorbetätigung der Klimaanlage
FUNKTIONSPRINZIP (Fortsetzung)
"
M
Nach Abschalten des Fahrkontaktes stellt das Zubehör• Steuergerät systematisch einen Masseanschluß über
Anschluß 2 des Relais (465) her.
Anschluß 13 des Relais (465), das uber den Anschluß 4 des in Ruhestellung befindlichen Relais (236) mit
+
Strom versorgt wird, versorgt über Anschluß 5:
- die Wasserpumpe zur Kühlung der Lager des Abgas- Turboladers
- das Relais der Kühlventi latoren (57) über Anschluß 2.
Das Zubehör-Steuergerät beschränkt die Erregung des Relais (465) auf 12 Minuten.
Zur gleichen Zeit stellt das Zubehör-Steuergerät über Ansch~uß ( 17) den Masseanschluß des Relais (57) her.
Der Anschluß 3 des selben Relais wird durch die Kabelverbindung D mit + Strom versorgt und beschickt
Anschluß 1 des Relais (337).
Der Masseanschluß des Relais (337) wird bei einer Wassertemperatur von über 92°C genehmigt. Das Relais
stellt in diesem Fall die Reihenschaltung der Kühlventilatoren her (188), die auf halber Drehzahl laufen.
(Anschluß des Kühlventilators (188) durch den Sicherungskasten (260), dann durch Anschluß 3-4 des Relais
(335), Anschluß 3-5 des Relais (337), Anschluß 3-4 des Relais (336), Kuhlventilatoren (188) und Masse M2).
