EINSPRITZANLAGE
Diagnose

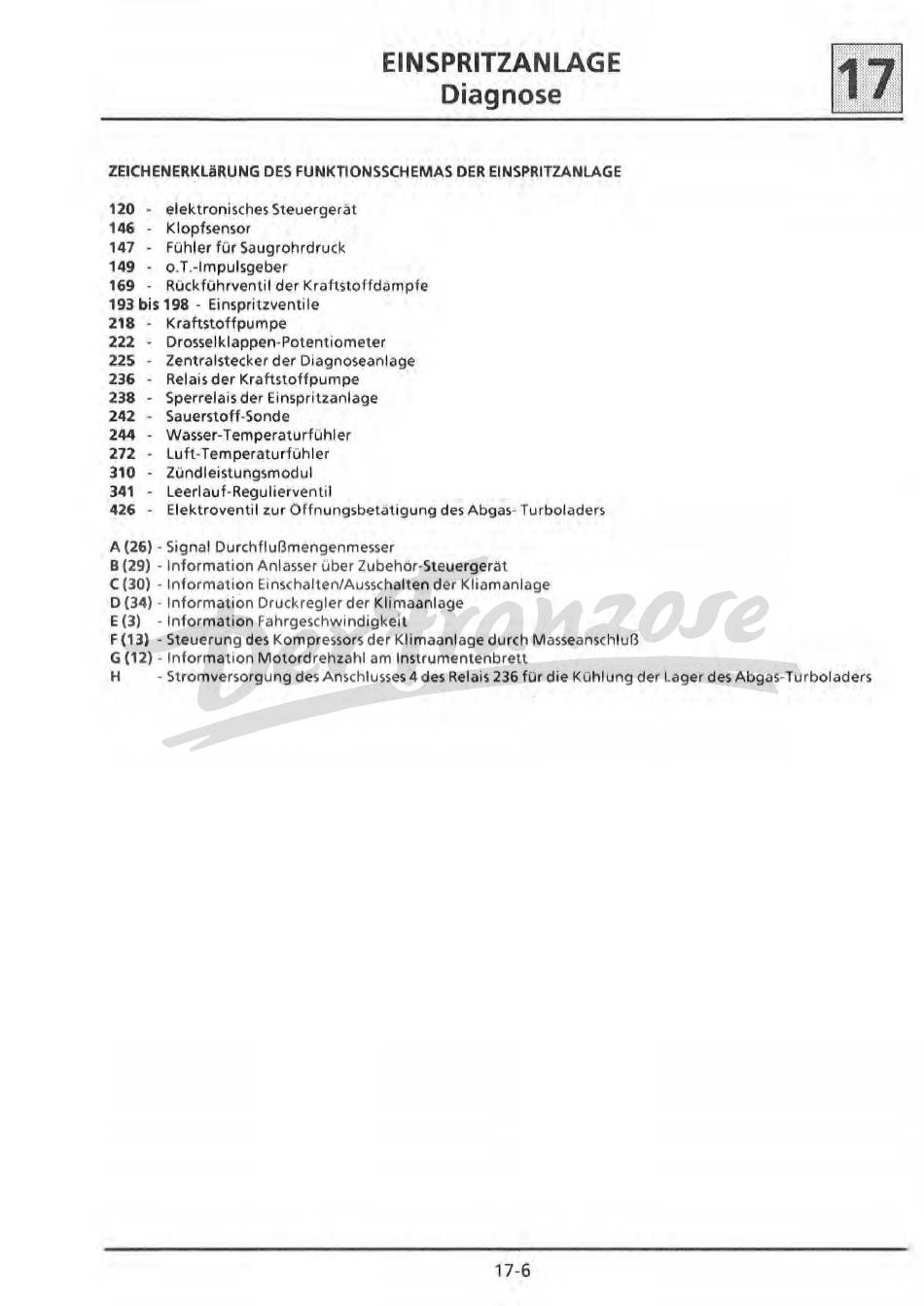

ZEICHENERKLäRUNG DES FUNKTIONSSCHEMAS DER EINSPRITZANLAGE
120
-
elektronisches Steuergerat
146
-
Klopfsensor
147 - Fühler für Saugrohrdruck
149 - o.T.-lmpulsgeber
169 - Rückführventil der Kraftstoffdampfe
193 bis 198
-
Einspritzventile
218
-
Kraftstoffpumpe
222
-
Drosselklappen-Potentiometer
225
-
Zentralstecker der Diagnoseanlage
236 - Relais der Kraftstoffpumpe
238
-
Sperrelais der Einspritzanlage
242 -
Sauerstoff-Sonde
244
•
Wasser-Temperaturfuhler
272
-
Luft-Temperaturfühler
310
-
Zündleistungsmodul
341
-
Leerlauf-Regulierventil
426
-
Elektroventil zur Öffnungsbetätigung des
Abgas-
Turbol aders
A (26)
·
Signal Durchflußmengenrnesser
B (29)
-
Information Anlasser über Zubehör-Steuergerät
C (30)
•
Information Einschalten/Ausschalten der Kliamanlage
D (34)
-
Information Dru ckregler der Klimaanlage
E (3)
·
Information
Fahrgeschwindigkei
t
F (13)
·
Steuerung des Kompressors der Klimaanlage durch Masseanschluß
G (12)
-
Information Motordrehzahl am Instrumentenbrett
•
H
-
Stromversorgung des Anschlusses 4 des Relais 236 für
die
Kühlung der
Lager
des Abgas-Turbol
aders
17-6
