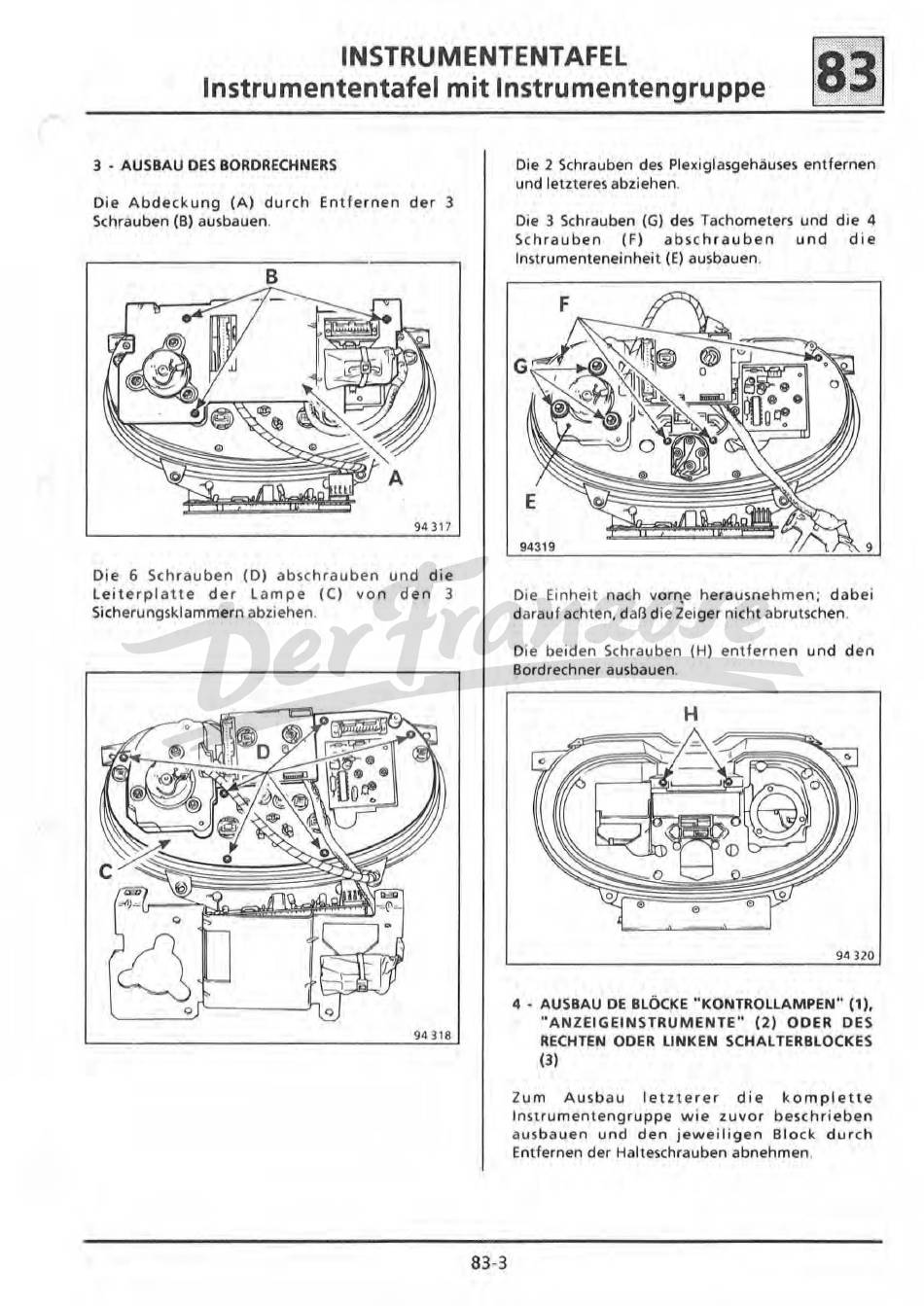

INSTRUMENTENTAFEL
Instrumententafel mit Instrumentengruppe
-
II
.
.
3
•
AUSBAU DES BORDRECHNERS
Die Abdeckung
(A)
durch
Entfernen
der
3
Schrauben
(B)
ausbauen.
B
A
9431
7
Die 6 Schrauben (D)
abschrauben und
die
Leiterplatte der Lampe (C) von den
3
Sicherungsklammern
abziehen.
94
3 18
83-3
Die
2
Schrauben des Plexiglasgehäuses entfernen
und
letzteres
abziehen.
Die
3 Schrauben
(G)
des
Tachometers
und die 4
Schrauben
(F)
abschrauben
und
die
Instrumenteneinheit
(E)
ausbauen.
9
Die
Einheit
nach vorn.e herausnehmen
;
dabei
darauf
achten,
daß die
Zeiger
nicht
abrutschen.
Die beiden
Schrauben (H)
entfernen
und den
Bordrechner
ausbauen.
H
94 320
4
·
AUSBAU DE
BLÖCKE
"KONTROLLAMPEN"
(1),
"ANZEIGEINSTRUMENTE
"
(2) ODER DES
RECHTEN ODER LINKEN SCHAL TERBLOCKES
(3)
Zum
Ausbau
le
tzterer
die
komp lette
Instrumentengruppe wie
zuvor
beschrieben
ausbauen
und den jeweiligen Blo
ck
durch
Entfernen
der Halteschrauben
abnehmen,
