9
1
11 10
1. Kühler
2. Gebläse-Ventilatoren
3. Verdampfer
4. Expansionsventi l

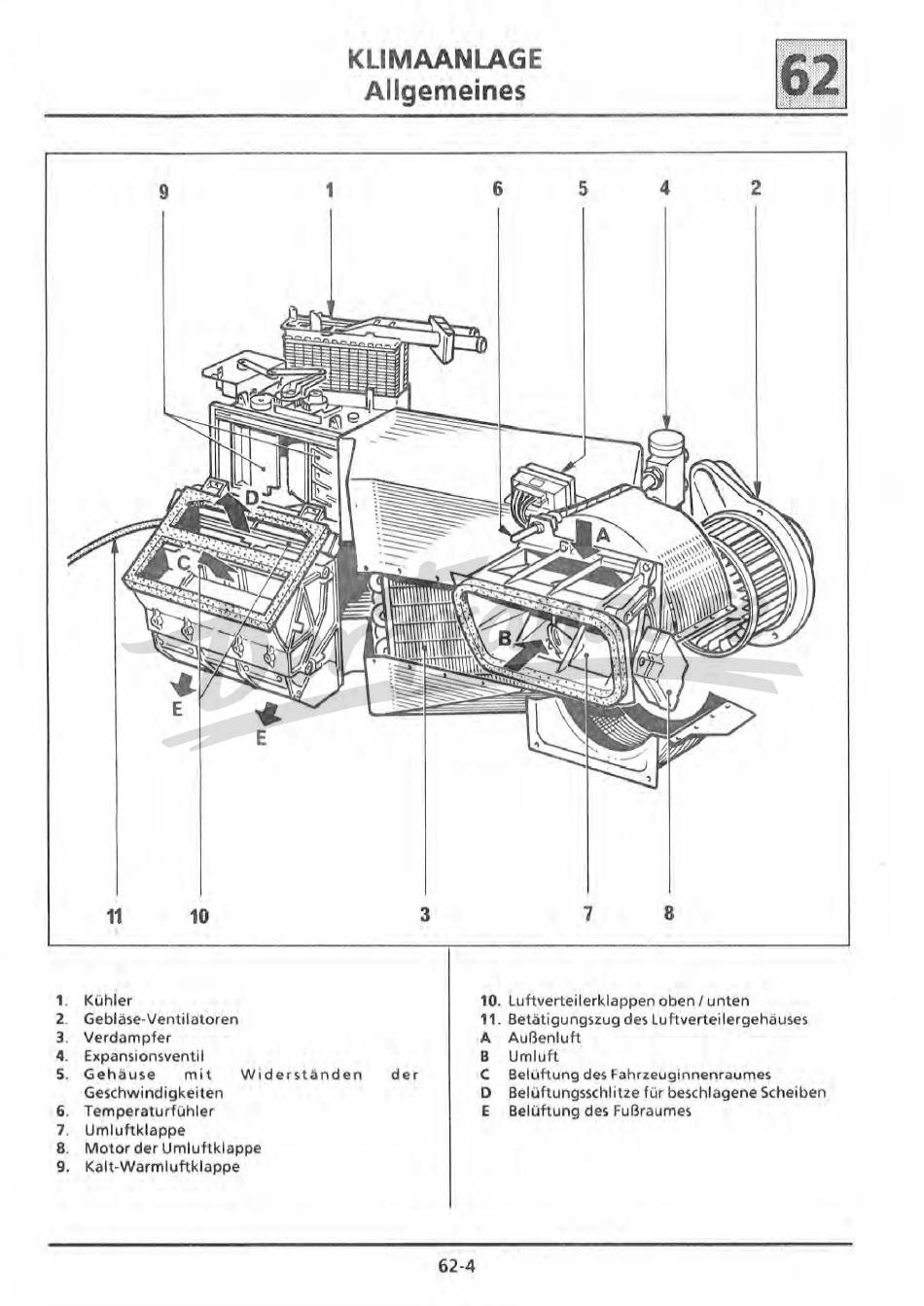

KLIMAANLAGE
Allgemeines
6
3
5 4
7 8
10.
Luftverteil erklappen oben/ unten
•
2
11.
Betätigungszug des Luhvertei lergehä\.Jses
A Außenluft
B
Umluft
5 .
Gehäuse mit W i derständen der
C Belüftung des Fahrzeuginnenraumes
Geschwi ndigkeiten
6 .
Temperaturfühler
7 .
Umluhklappe
8 .
Motor
der
Umluflklappe
9.
Kalt-Warmluftklappe
62-4
D Belüftungsschlitze für beschlagene Scheiben
E Belüftung des Fußraumes
