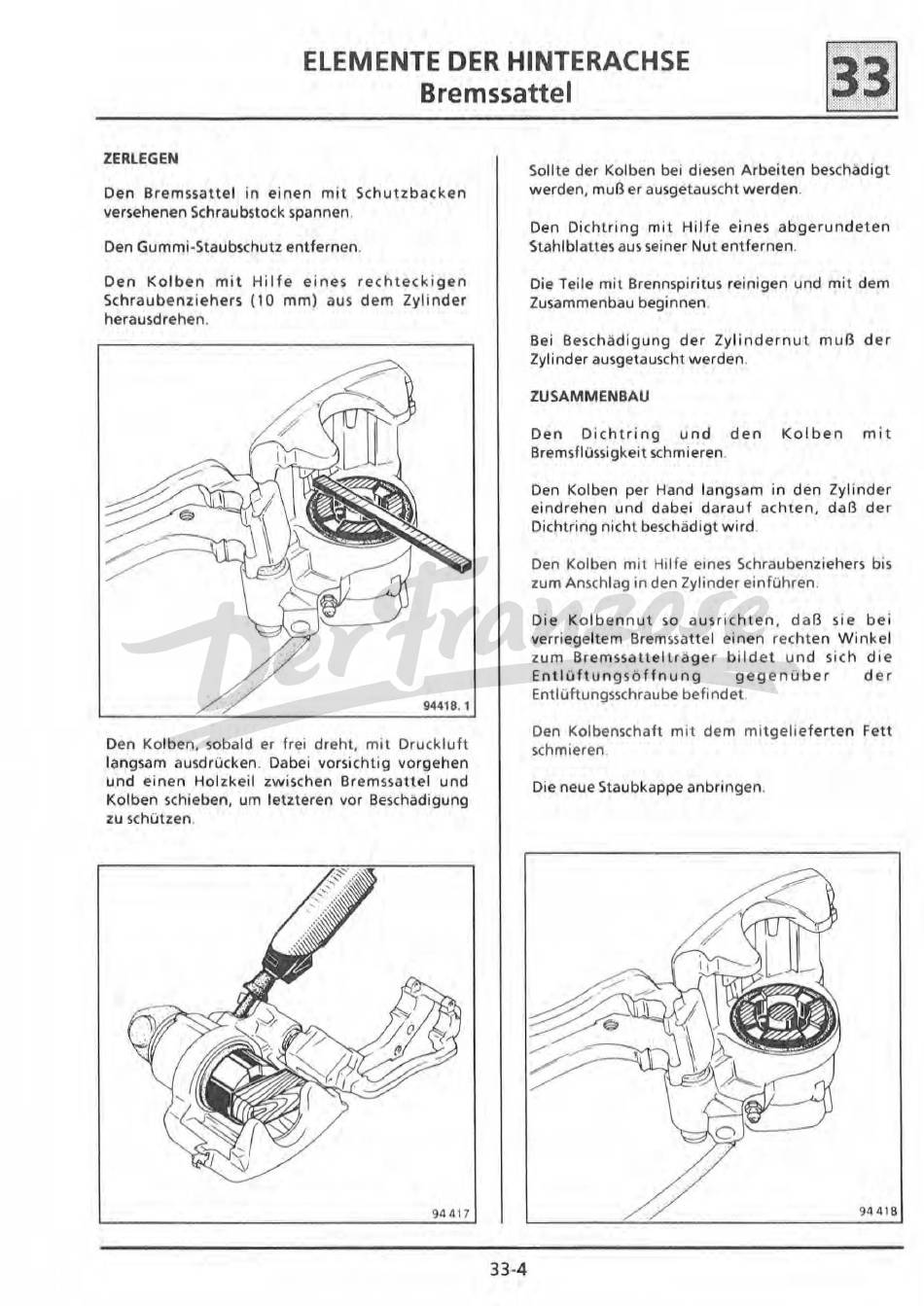

ELEMENTE DER HINTERACHSE
Bremssattel
R
.
.
ZERLEGEN
Den Bremssattel in einen mit Schutzbacken
versehenen Schraubstock spannen.
Den Gummi-Staubschutz entfernen.
Den Kolben mit Hilfe eines rechteckigen
Schraubenziehers ( 10 mm) aus dem Zylinder
herausdrehen.
Den Kolben, soba ld er frei dreht, mit Druckluft
langc;am ausdrücken. Dabei vorsichtig vorgehen
und einen Holzkeil zwischen Brem ssattel und
Kolben schieben, um let2.teren vor Beschadigung
zu schützen.
9411 17
33-4
Sollte der Kolben bei diesen Arbeiten beschadigt
werden, muß er ausgetauscht werden.
Den Dichlring mit Hilfe eines abgerundeten
Stahlblaues aus seiner Nut entfernen.
Die Teile mit Brennspiritus reinigen und mit dem
Zusammenbau beginnen
Bei Beschadigung der Zy lind ernut muß der
Zylinder ausgetauscht werden .
ZUSAMMENBAU
Den Dichtring und den Ko lb en mit
Bremsflüssigkeit schmieren.
Den Kolben per Hand langsam in den Zylinder
eindrehen und dabei darauf achten , daß der
Dichtring nicht beschädigt wird.
Den Kolben mit Hilfe eines Schraubenziehers bis
zum Anschlag in den Zylinder einführen.
Die Kolbennut so ausrichten, daß sie bei
verriegeltem Bremssattel einen rechten Winkel
zum Bremssattelträger bildet und sich die
Entlüftungsoffnung gegenüber der
Entlüftungsschraube befindet.
Den Kolbenschaft mit dem mitgelieferten Fett
schmieren.
Die neue Staubkappe anbringen.
94 418
