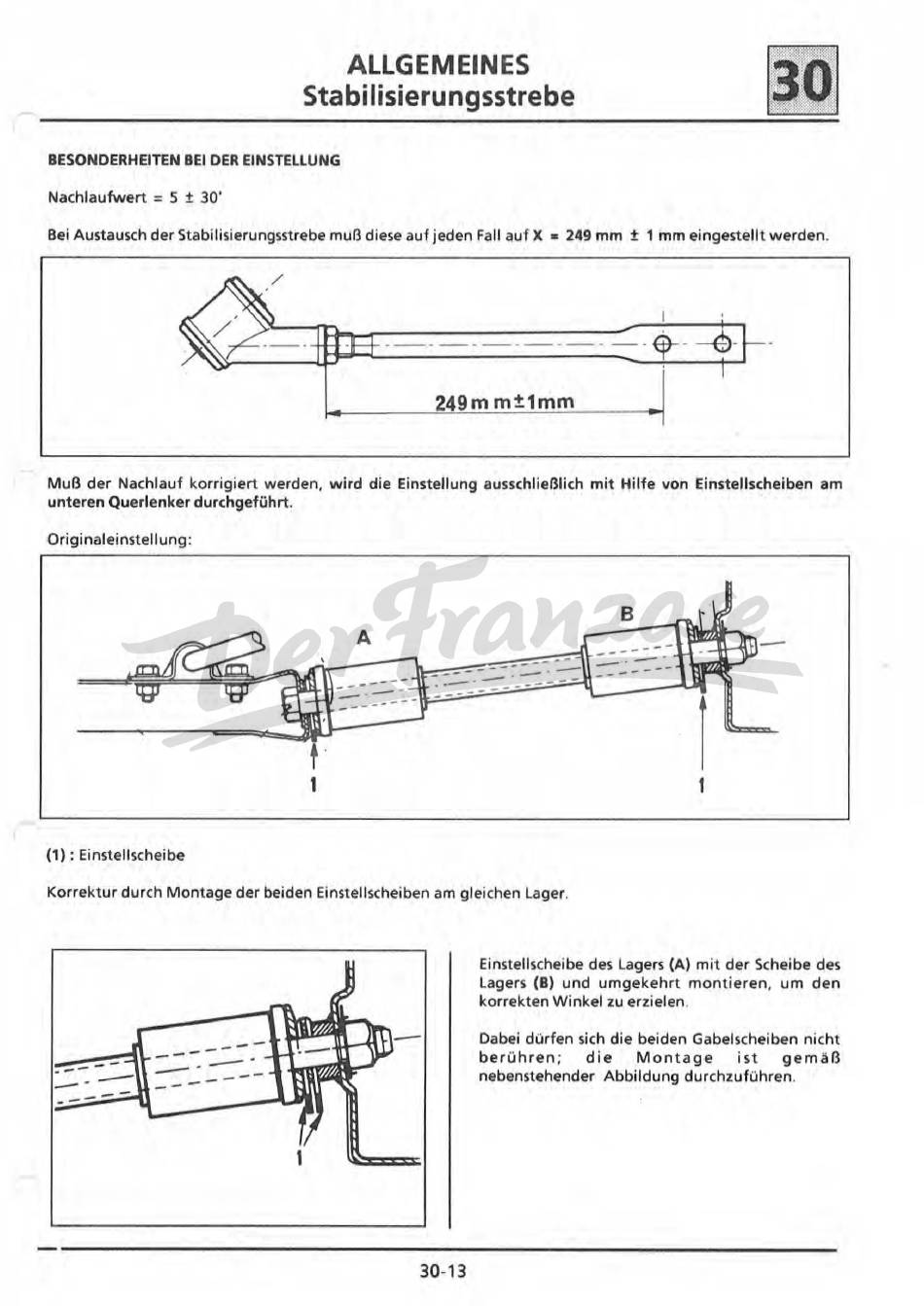

ALLGEMEINES
Stabilisierungsstrebe
lll.
BESONDERHEITEN BEI DER
EINSTELLUNG
Nachlaufwert
=
5
±
30'
Bei Austausch der Stabilisierungsstrebe muß diese
auf
jeden Fall auf
X
•
249 mm
±
1 mm eingestellt
werden.
- - - - - - -- - -
-
- -
~
-
249mm±1mm
Muß der
Nachlauf
korrigiert
werden,
wird die
Einstellung
ausschließlich
mit Hilfe
von Einstellscheiben am
unteren Querlenker
durchgeführt.
Originaleinstellung
:
B
A
\
W-
~"lr-:
------ ----
-:::1r----
~
t
·- - .-
.
~
-
-
-
•jjj
r
t
·
---
-
-
-
----
1
(1): Einstellscheibe
Korrektur durch Montage der beiden Einstellscheiben am gleichen
Lager.
---
-
--
---
-
30-13
Einstellscheibe des Lagers (A) mit der Scheibe des
Lagers
(8)
und umgekehrt montieren, um den
korrekten Winkel
zu
erzielen.
Dabei dürfen sich die beiden Gabelscheiben nicht
berühren;
die
Montage
ist
gemäß
nebenstehender Abbildung
durchzuführen.
