KÜHLSYSTEM
Schema
~
~
3
8
10
13
7
10
6
11
5
12
1
10
a
2

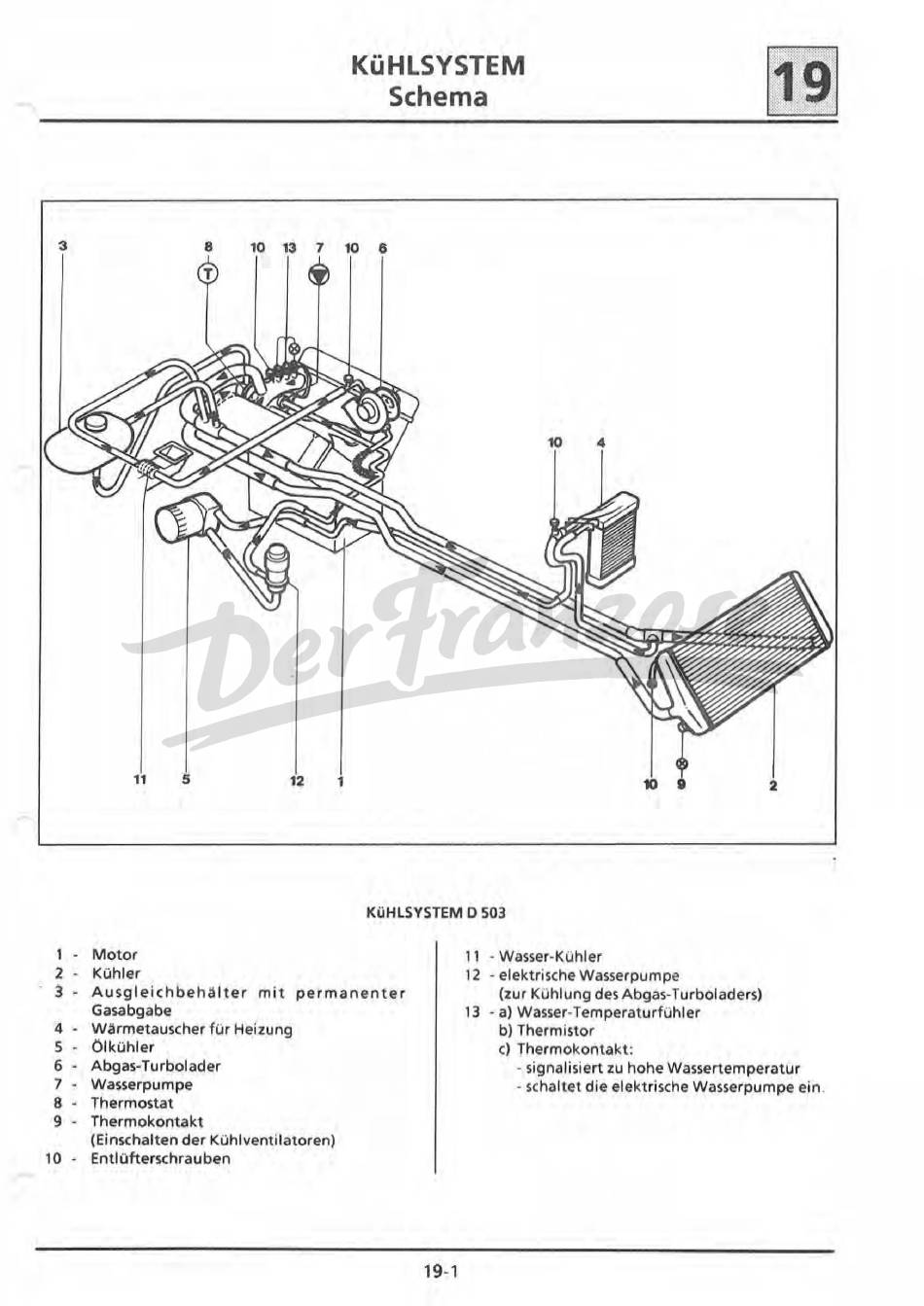

KüHLSVSTEM
D 503
1
•
Motor
2
-
Kühler
3
-
Ausgleichbehälter mit permanenter
Gasabgabe
4
-
Wärmetauscher
für
Heizung
5
- Ölkühler
6
-
Abgas-Turbolader
7
-
Wasserpumpe
8
•
Thermostat
9
-
Thermokontakt
(Einschalten der Kühlventilatoren)
10
-
Entlüfterschrauben
19-1
11
- Wasser-Kühler
12
-
elektrische
Wasserpumpe
(zur
Kühlung
des
Abgas-Turboladers)
13 - a) Wasser-Temperaturfühler
b)
Thermistor
c)
Thermokontakt:
-
signalisiert zu
hohe Wassertemperatur
-
schaltet
die
elektrische
Wasserpumpe
ein.
