EINSPRITZANLAGE
Diagnose mit Meßkoffer XR 25

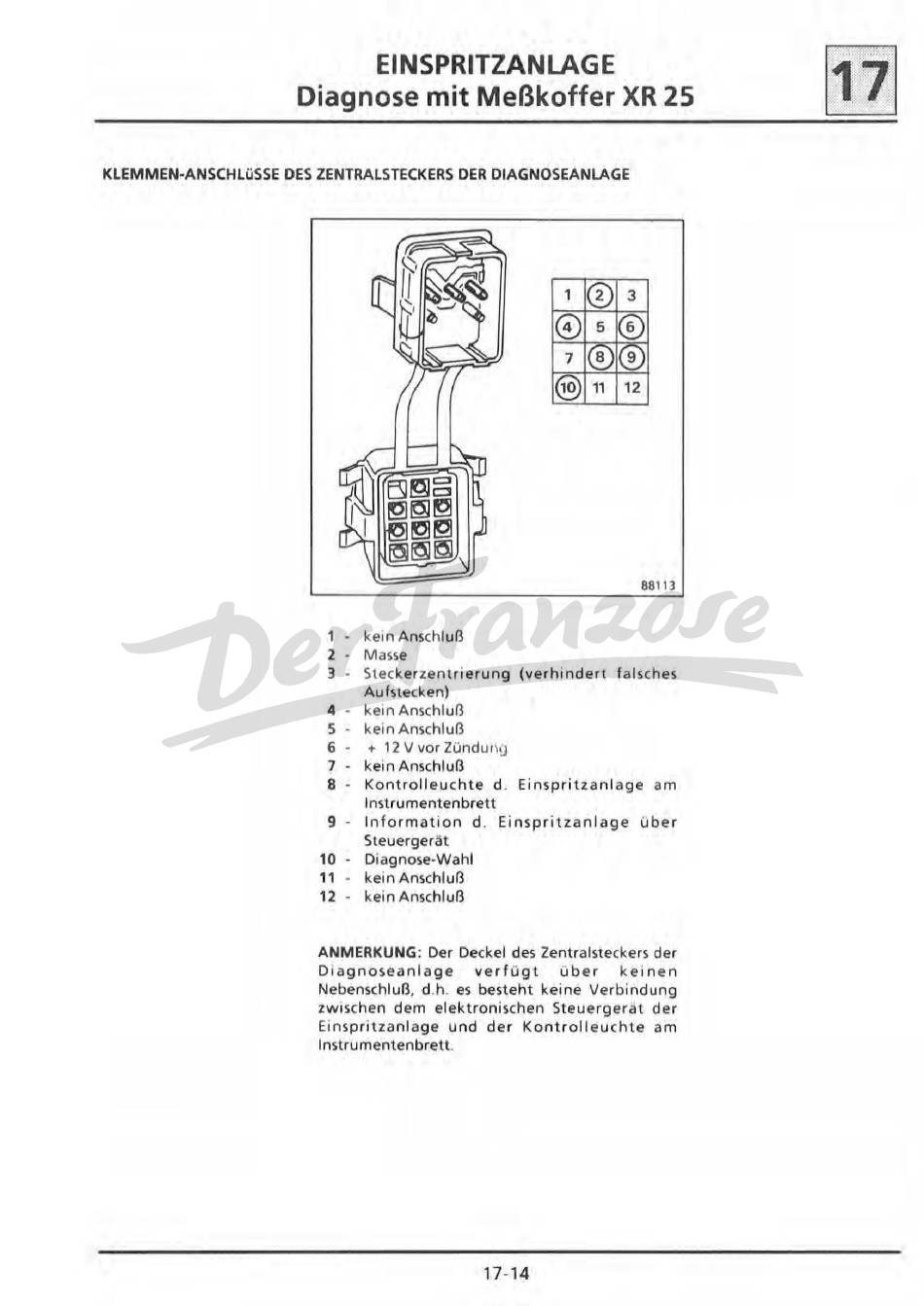

KLEMMEN-ANSCHLüSSE DES ZENTRALSTECKERS DER DIAGNOSEANLAGE
1 -
kein Anschluß
2 - Masse
7
®111 112
881 13
3 - Steckerzentrierung (verhinde rt falsches
Aufstecken)
4 -
kein Anschluß
S - kein Anschluß
6 •
+
12 V
vor Zündun\.l
7 • kein Anschluß
8 • Kontrol l euchte d . Einspritzan l age am
lnslrumentenbrett
9 - Information d . Einspritzanlage über
Sleuergerät
10 •
Diagnose-Wahl
11 •
kein Anschluß
12 - keinAnschluß
ANMERKUNG: Der Deckel des Zentralsteckers der
Diagnoseanlage verfügt über keinen
Nebenschluß, d.h. es besteht keine Verbindung
zwischen dem elektronischen Steuergerat der
Einsprilzan lage und der Ko ntroll euchte am
1 nstru mentenbrett.
17-14
