Dichtung
Gl720

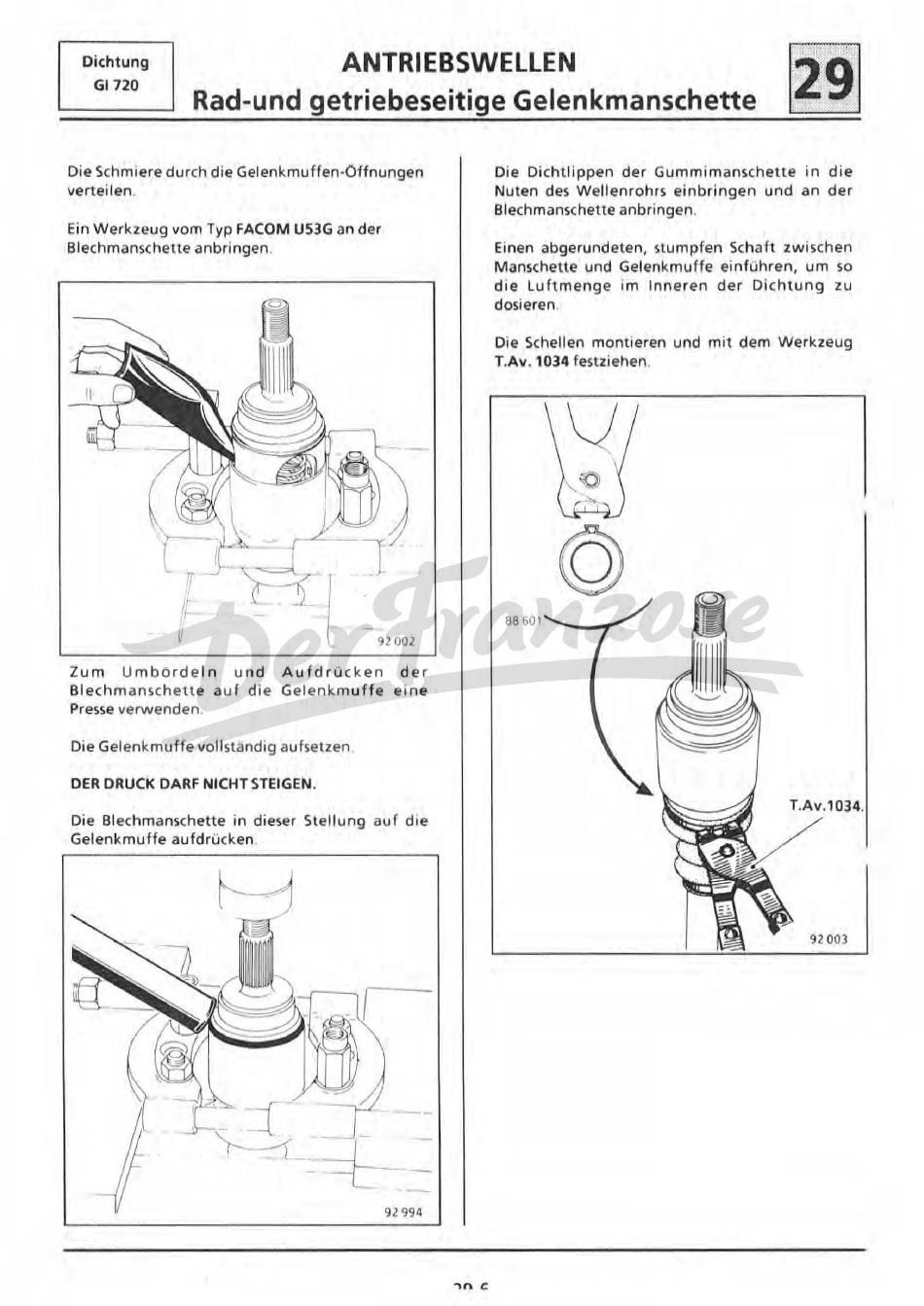

ANTRIEBSWELLEN
Rad-und getriebeseitige Gelenkmanschette
R
.
.
.
.
Die Schmiere durch die Gelenkmuffen-Öffnungen
verteilen.
Ein Werkzeug vom Typ F.ACOM US3G an der
Blechmanschette anbringen .
(
rff
lt
- t
\ ~ -
R/ l
- 92 002
Zum Umbördeln und Aufdrücken der
Blechmanschette auf die Gelenkmuffe eine
Presse verwenden .
Die Gelenkmuffe vollstandig aufsetzen
DER DRUCK DARF NICHT STEIGEN.
Die Bl echmanschette in dieser Stellung auf die
Gelenkmuffe aufdrücken.
t' - -~-
"10 C
Die Dichtlippen der Gummimanschette in die
Nuten des Wellenrohrs einbringen und an der
Blechmanschette anbringen.
Einen abgerundeten, stumpfen Schaft zwischen
Manschette und Gelenkmuffe einfuhren, um so
die Luftmenge im Inneren der Dichtung zu
dosieren.
Die Schellen montieren und mit dem Werkzeug
T.Av. 1034
festziehen .
©
88 6Öl
92 003
