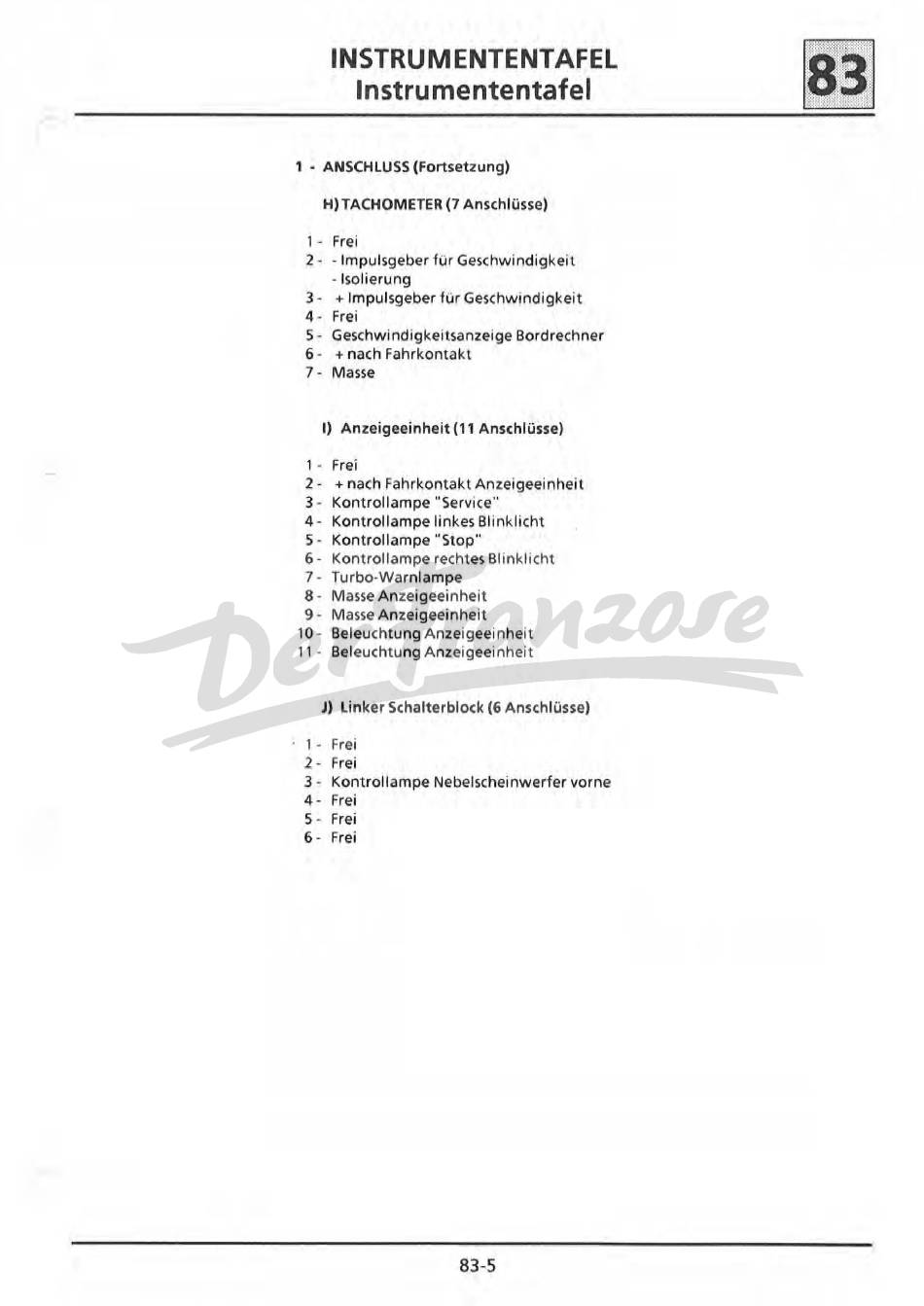

INSTRUMENTENTAFEL
Instrumententafel
1 - ANSCHLUSS (Fortsetzung)
H) TACHOMETER (7 Anschlüsse)
1 -
Frei
2 - - Impulsgeber für Geschwindigkeit
- Isolierung
3 •
+
Impulsgeber für Geschwindigkeit
4 - Frei
5 - Geschwindigkeitsanzeige Bordrechner
6 -
+ nach Fahrkontakt
7 -
Masse
1) Anzeigeeinheit
(11 Anschlüsse)
1 •
Frei
2 -
+ nach Fahrkontakt Anzeigeeinheit
3 • Kontroll ampe "Service"
4 •
Kontrollampe linkes Blinklicht
5 •
Kontroll ampe "Stop"
6 - Kontrollampe rechtes Blinkl icht
7 -
Turbo-Warnlampe
8 - Masse Anzeigeeinheit
9 -
Masse Anzeigeeinheit
10 - Beleuchtung Anzeigeeinheit
11 • Beleuchtung Anzeigeeinheit
J) Linker Sehalterblock (6 Anschlüsse)
1 •
Frei
2 -
Frei
3 • Kontrollampe Nebelscheinwerfer vorne
4 - Frei
5 - Frei
6 • Frei
83-5
- -
