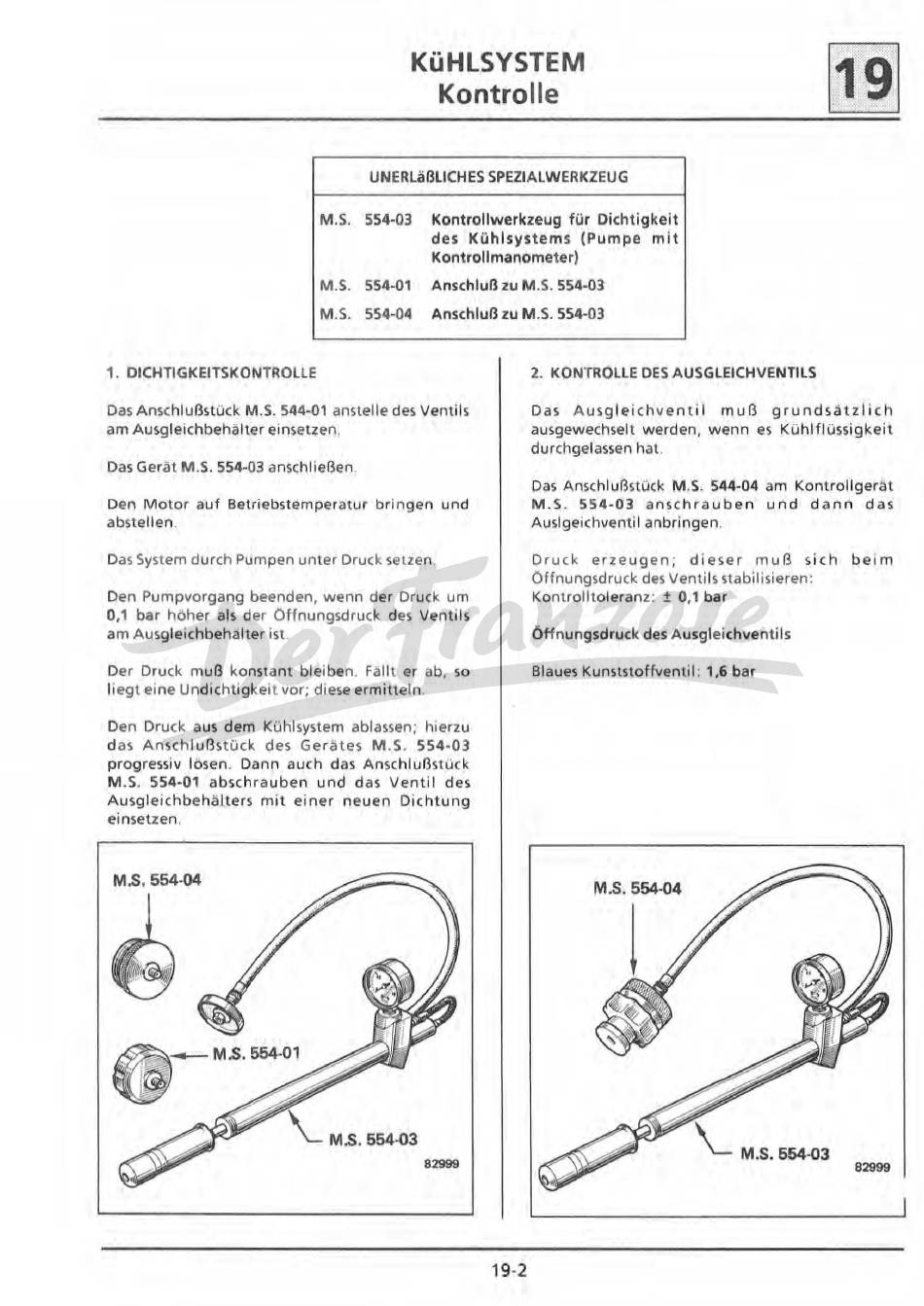

KÜHLSYSTEM
Kontrolle
~
UNERLäßLICHES
SPEZIALWERKZEUG
M.S. 554-03
Kontrollwerkzeug
für Dichtigkeit
des
Kühlsystems (Pumpe
mit
Kontrollmanometer)
M.S. 554-01
Anschluß zu M.S. 554-03
M.S.
554-04
Anschluß zu M
.S.
554-03
1. DICHTIGKEITSKONTROLLE
Das
Anschlußstück M.S.
544•01
anstelle
des Ventils
am Ausgleichbehälter
einsetzen.
Das
Gerät M.S.
554-03
anschließen.
Den
Motor
auf Betriebstemperatur bringen und
abstellen.
Das
System
durch Pumpen unter Druck
setzen.
Den Pumpvorgang beenden, wenn der Druck um
0,1 bar höher als der
Öffnungsdruck
des Ventils
am Ausgleichbehalter
ist.
Der Druck muß konstant
bleiben.
Fällt
er
ab,
so
liegt
eine
Undichtigkeit
vor; diese ermitteln
Den Druck
aus
dem
Kühlsystem ablassen; hierzu
das Anschlußstück des Gerätes M.S.
554-03
progressiv
lösen.
Dann
auch das Anschlußstück
M.S.
554-01
abschrauben
und das Ventil des
Ausgleichbehälters mit einer neuen Dichtung
einset
zen
.
M.S,
554-04
..-,-
. ,.
..,,.,
...
@-M$~
Av-'\U
\ _
M.S. 554-03
82999
19-2
2.
KONTROLLE DES AUSGLEICHVENTILS
Das Ausgleichventil
muß
grundsatzlich
ausgewechselt werden, wenn es Kühlflüssigkeit
durchgelassen hat.
Das Anschlußstück
M.S.
544-04
am Kontrollgerät
M.S.
554-03
anschrauben
und dann das
Auslgeichventi
I
anbringen.
Druck erzeugen; dieser muß sich beim
Öffnungsdruck des Ventils stabilisieren:
Kontrolltoleranz
:
±
0,1 bar
Öffnungsdruck des
Ausgleichventils
Blaues Kunststoffventil
:
1,6 bar
M.S. 554-04
l
\ _ M.S. 554-03
82999
