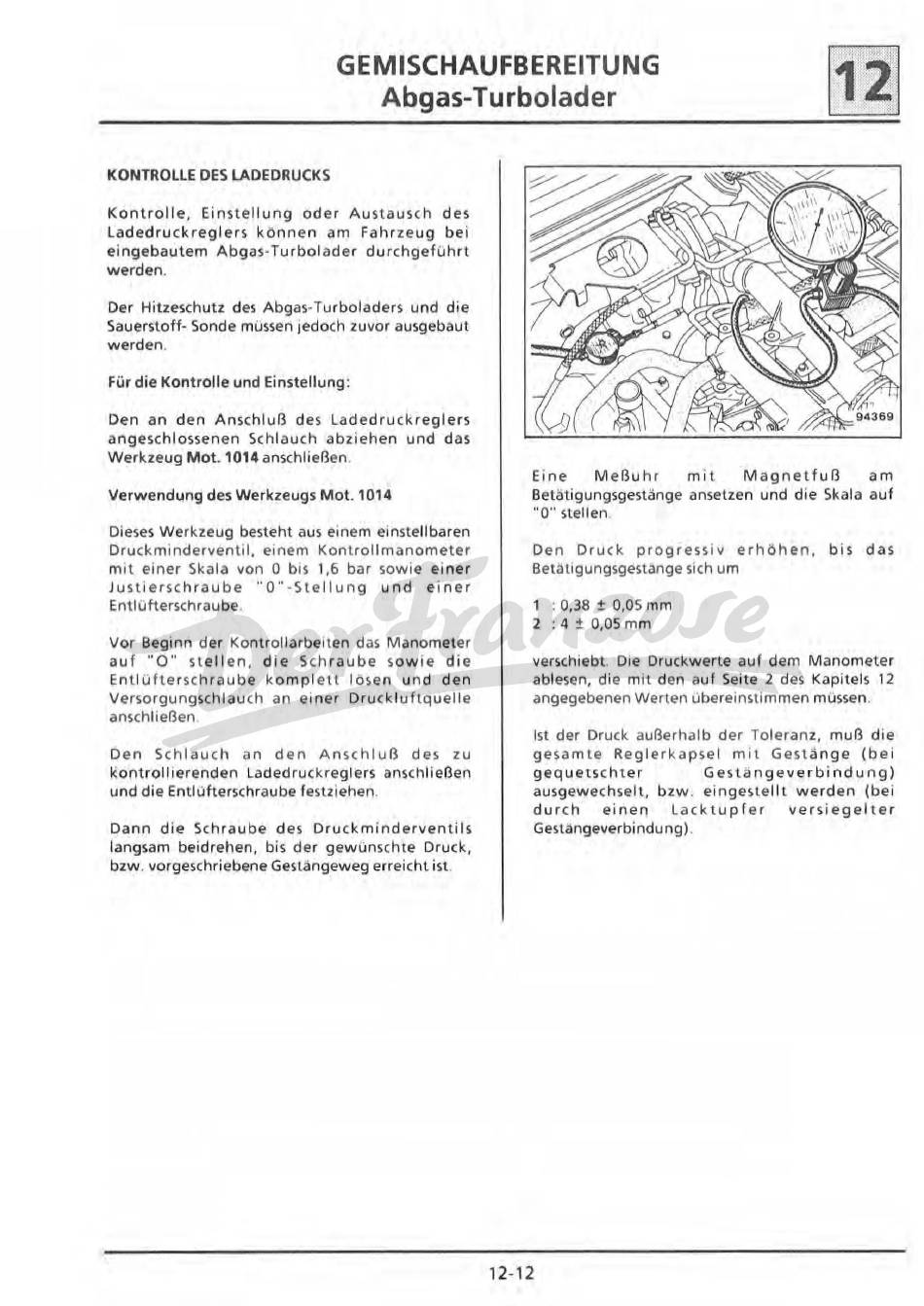

GEMISCHAUFBEREITUNG
Abgas-Turbolader
~
.
.
.
KONTROLLE DES LADEDRUCKS
Kontrolle, Einstel lung oder Austausch des
Laded ruck reg lers können am Fahrzeug bei
eingebautem Abgas-Turbolader du rc hgeführt
werden .
Der Hitzeschutz des Abgas-Tu r boladers und die
Sauerstoff- Sonde müssen jedoch zuvor ausgebaut
werden.
Für die Kontrolle und Einstellung:
Den an den Anschluß des Ladedruckreglers
angeschlossenen Schlauch abziehen und das
Werkzeug Mot. 1014 anschließen,
Verwendung des Werkzeugs Mot. 1014
Dieses Werkzeug besteht aus einem einslellbaren
Druckminderventil, einem Kontrol lm anometer
mit einer Skala von O bis
1,6
bar sowie einer
Justierschraube "O" - Ste llung und einer
Entl üfterschraube.
Vor Beginn der Kontrollarbeiten das Manometer
auf "O" stellen, die Schraube sowie die
Entlüherschraube komp l etl lösen und den
Versorgungschlauch an einer Druckluflquelle
anschließen.
Den Schlauch an den Anschluß des zu
lfontrollierenden Ladedruckreg lers anschließen
und die Entlufterschraube festziehen .
Dann die Schraube des Druckminderventils
langsam beidrehen, bis der gewunschte Druck,
bzw.
vorgeschriebene GesLängeweg erreicht ist.
Eine Meßuhr mit Magnetfuß am
Betätigungsgestänge ansetzen und die Skala auf
"O" stellen.
Den Druck progressiv erhöhen , bis das
Betätigungsgestange sich um
1 :
0,38
±
0,05 mm
2 :
4
±
0,05 mm
verschiebt. Die Druckwerte auf dem Manometer
ablesen, die rni t den auf Seite 2 des Kapitels
12
angegebenen Werten ubereinstimmen müssen.
Ist der Druck außerha lb der Toleranz, muß die
gesamte Reglerkapsel mit Gestänge (bei
gequetschter Gestängeverbindung)
ausgewechselt, bzw. eingestellt werden (bei
durch einen Lack tupfer versiegelter
Gestängeverbi ndu ng).
12-12
