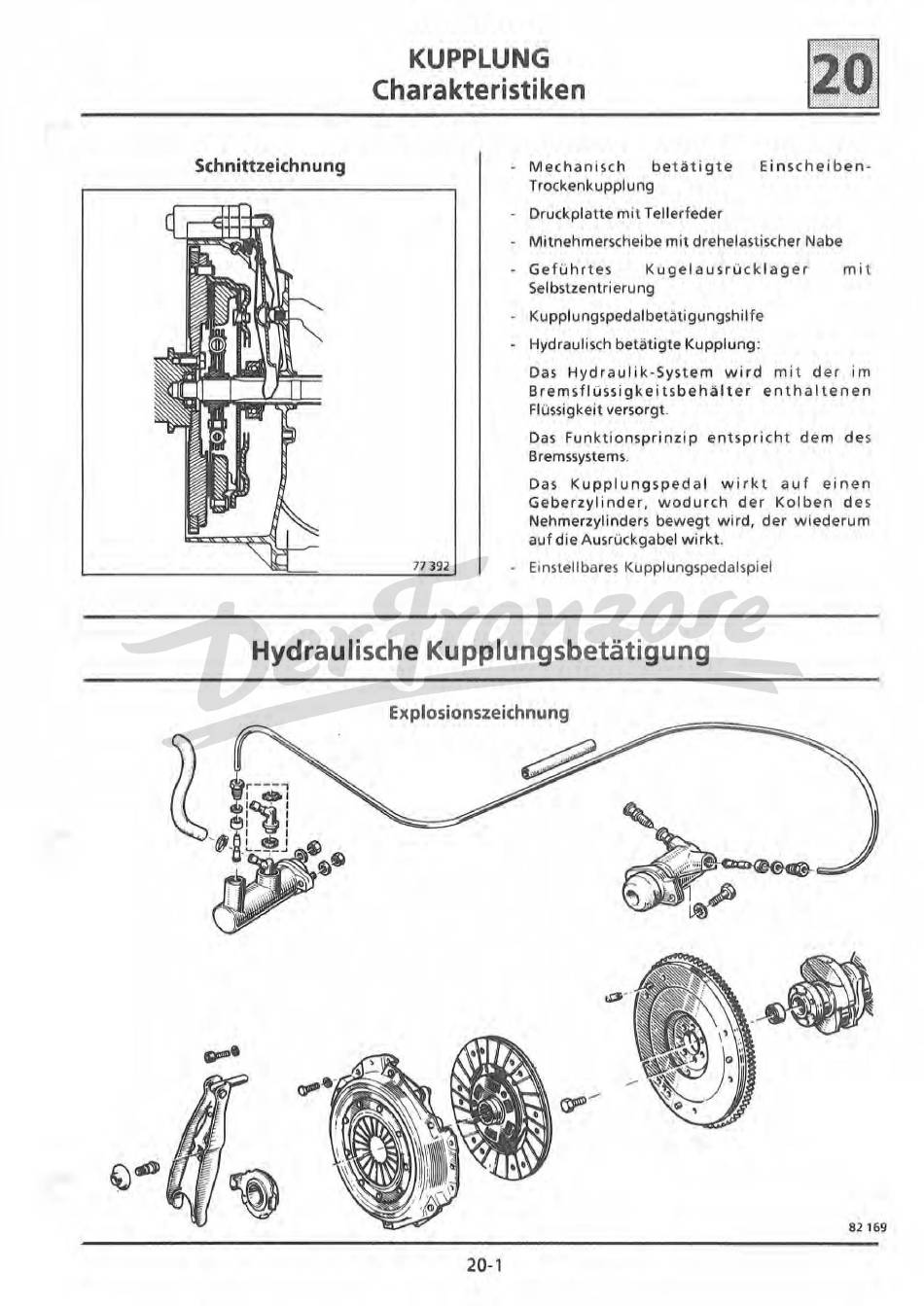

Schnittzeichnung
KUPPLUNG
Charakteristiken
•
77392
•
Mechanisch
betätigt
e
Ein
scheiben-
Trockenkupplung
-
Druckplatte mi
t
Tellerfeder
•
Mitnehmerscheibe mit
drehelastischer Nabe
- Geführtes
Kugelausrück
l
ager
mit
Selbstzentrierung
-
Kupplungspedalbetatigungshilfe
•
Hydraulisch betätigte
Kupplung
:
Das
Hydraulik-System wird
mit der
im
Bren,sflüssigkeitsbehälter
enthaltenen
FI üssi
gkei
t
versorgt.
Das Funktionsprinzip
entspricht
dem
des
Bremssystems,
Das Kupplungspedal
wirkt
auf einen
Geberzy
l
inder,
wodurch der Kolben des
Nehmerzylinders
bewegt wird,
der
wiederum
auf die
Ausrückgabel
wirkt.
•
Einstellbares Kupplungspedalspiel
Hydraulische Kupplungsbetätigung
Explosionszeichnung
