Benutzerhandbuch | Optyma™ control AK-RC 113 dreiphasig

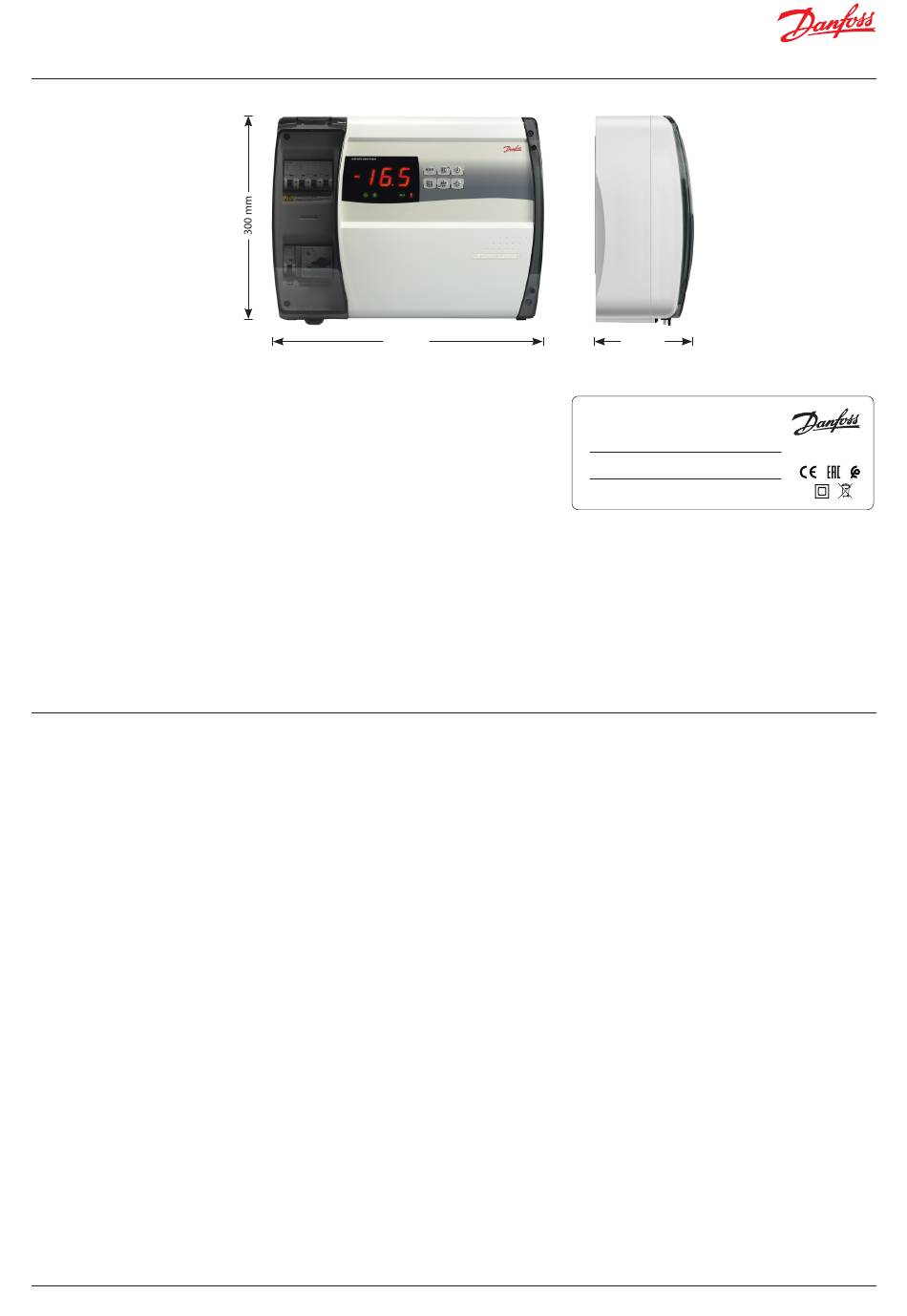

2.3 Gesamtabmessungen
2.4 Identifikationsdaten
2.5 Transport und Lagerung
3.0 Funktionsweise
3.1 Funktionen des
elektrischen Bedien-
tableaus AK-RC 113
4 | BC317523579312de-000101
400 mm
Das in diesem Handbuch beschriebene Gerät wird mit einem Etikett an der Seite geliefert, auf dem
alle Identifikationsdaten vermerkt sind:
• Name des Herstellers
• Code des elektrischen Bedientableaus
• Seriennummer (S/N)
• Stromversorgung
• Verdichterreihe
Jedes elektrische Bedientableau wird so verpackt geliefert und versandt, dass es bei normalen
Transportbedingungen nicht beschädigt wird. Nach dem Transport muss Folgendes überprüft
werden:
• In dem Tableau befinden sich keine Gegenstände oder losen Teile.
• Die Tableauklappe ist ordnungsgemäß geschlossen und verriegelt.
• Wenn nicht die Originalverpackung verwendet wird, das Produkt ausreichend schützen, damit es
nicht während des Transports beschädigt wird.
Der Lagerraum muss eine angemessene Temperatur und einen geringen Feuchtigkeitswert aufweisen;
darüber hinaus darf das elektrische Bedientableau nicht mit aggressiven Verunreinigungen in
Berührung kommen, die seine Funktionsweise und elektrische Sicherheit beeinträchtigen könnten.
LED-Symbole zur Anzeige des Anlagenzustands .
Anwendungen:
Komplettes Management von dreiphasigen statischen oder belüfteten Kühlsystemen mit Abtauung
im Stillstand oder elektrischer Abtauung und direkter bzw. Pump-down-Abschaltung des Verdichters.
Haupteigenschaften:
• Anzeige der Kühlraumtemperatur und Regelung mit Dezimalzeichen
• Anzeige der Verdampfertemperatur mit Dezimalzeichen mittels Parameter
• Anlagenregelung ein-/ausschalten
• Alarmsignale der Anlage (Fühlerfehler, Alarm bei Mindest- und Übertemperatur, Verdichterschutz,
Türschalteralarm)
• LED-Anzeigen und großes Display geben den Anlagenstatus an
• Benutzerfreundliche Tastatur
• Management der Verdampferlüfter
• Manuelle und automatische Abtauung (statisch, durch Heizungen, durch Heizungen mit
Temperaturregelung, durch Kreislaufumkehrung)
• Direkte bzw. Pump-down-Steuerung und Regelung des Verflüssigungssatzes bis zu 2 PS
• Aktivierung der Kühlraumbeleuchtung über Taste auf dem Tableau oder über Türschalter
• Direkte Regelung von Verdichter, Abtauung, Verdampferlüftern und Raumbeleuchtung mit
Ausgängen, die direkt an die verschiedenen Einheiten angeschlossen sind
• Luftumwälzungsregelung
• 2 Hilfsrelais mit Parameterkonfiguration
• Integrierter RS 485-Modbusanschluss für Danfoss System Manager oder Standard-Modbus-RTU-
Netzwerk
• Notbetrieb im Fall einer Störung der Fühlerumgebung
• Intelligente Abtauung (energiesparend)
• Verringerte Einstellung (Nachteinstellung) des Digitaleingangs
• Konfigurierbar für Wärme- oder Kühlanwendungen
• Konfigurierbare Digitaleingänge
135 mm
Type: AK-RC 113
No: 080Z3227
OPTYMA™ Control
Power supply: 400VAC/3 - 50/60Hz+Neutral
Compressor range: 14-20A
S/N: 080R0100
Date: 19/01/18
© Danfoss | DCS (vt) | 2020.02
MADE IN ITALY
