6
ELEKTRISCHE INSTALLATION
6.3.2

Alternativer FE-Anschluss

6.3.3 Netzwerk für PROFINET PROFIsafe, Datenausgabe, Konfiguration und Diagnose (XF1, XF2)
86 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
microScan3 – PROFINET (M12)
Die Spannungsversorgung erfolgt geräteseitig über einen 4-poligen, A-codierten M12-
Stecker.
2 1
3
4

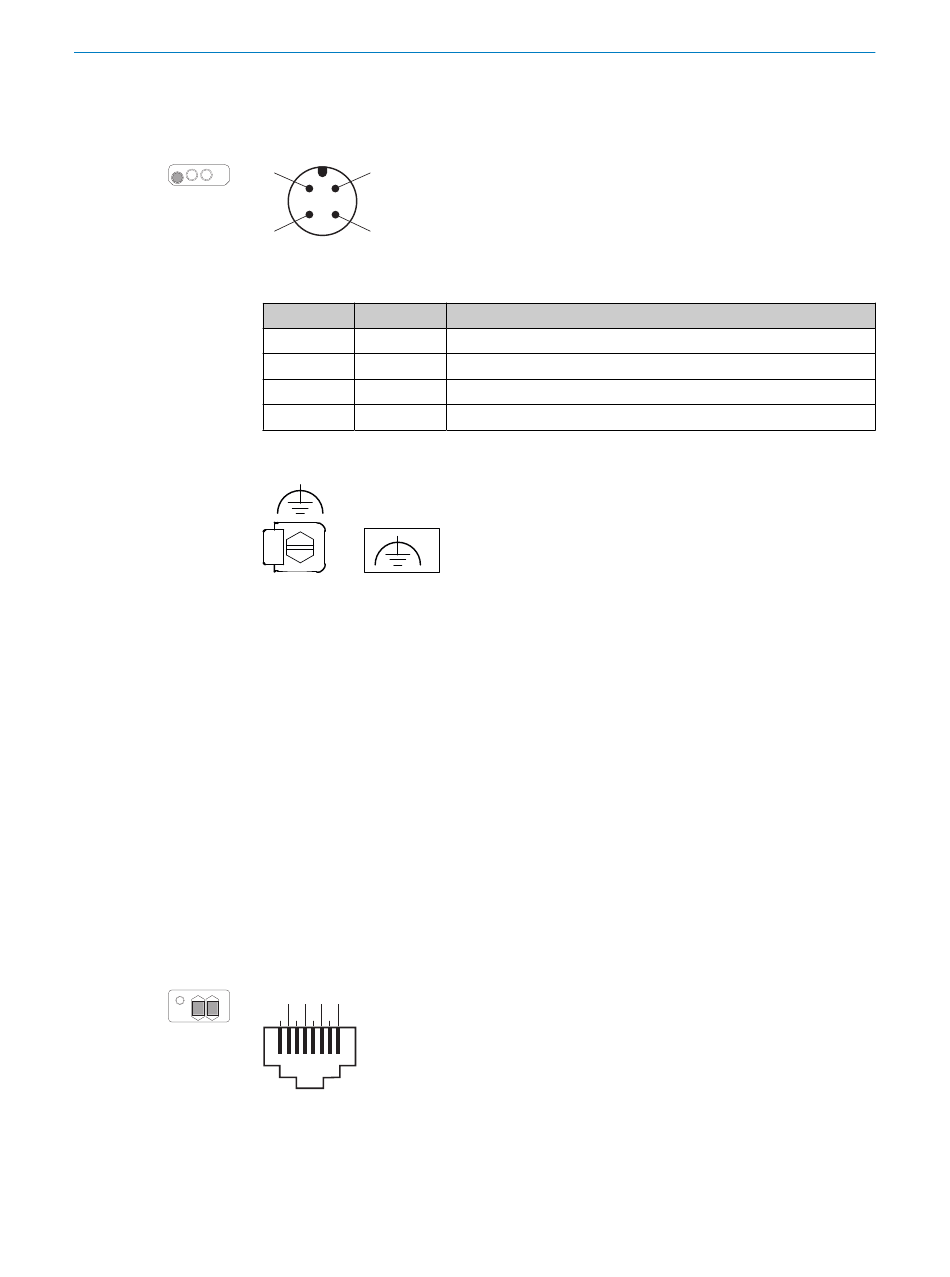

Abbildung 53: Anschlussbelegung der Spannungsversorgung (Stecker, M12, 4-polig, A-codiert)
Tabelle 8: Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 nc
3 0 V DC
4 FE
Abbildung 54: Alternativer FE-Anschluss

Verschraubung des alternativen FE-Anschlusses

• Schraube: M5 × 12
• Schraubenkopf: Sechskant mit Schlitz, Schlüsselweite SW 8
• Anzugsdrehmoment: 3,5 Nm ... 5,0 Nm
Geeignete Kabelschuhe
• Gabelkabelschuh oder Ringkabelschuh
• Breite ≤ 10 mm
• Lochdurchmesser für Schraube: typ. 5,2 mm
Ältere Systemstecker (älter als ca. September 2019) haben möglicherweise keinen
alternativen FE-Anschluss.
microScan3 – PROFINET (RJ45)
Die Ethernet- und PROFINET-Anbindung erfolgt geräteseitig über RJ45-Dosen für Push-
Pull-Stecker. Im Sicherheitslaserscanner ist ein Netzwerk-Switch, der beide Dosen mitei‐
nander verbindet. Daher haben beide Dosen die gleiche Funktion.
2 4 6 8
1 3 5 7
Abbildung 55: Anschlussbelegung Netzwerk (Dose, RJ45, für Push-Pull-Stecker)
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Funktionserde/Abschirmung
