ELEKTRISCHE INSTALLATION
6.3.3
Netzwerk für EFI-pro, Datenausgabe, Konfiguration und Diagnose (XF1, XF2)
88
B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
Die Ethernet- und EFI-pro-Anbindung erfolgt geräteseitig über 4-polige, D-kodierte M12-
Dosen. Im Sicherheitslaserscanner ist ein Netzwerk-Switch, der beide Dosen miteinan‐
der verbindet. Daher haben beide Dosen die gleiche Funktion. Die Pinbelegung ent‐
spricht EN 61918, Anhang H.
1
2
4
3

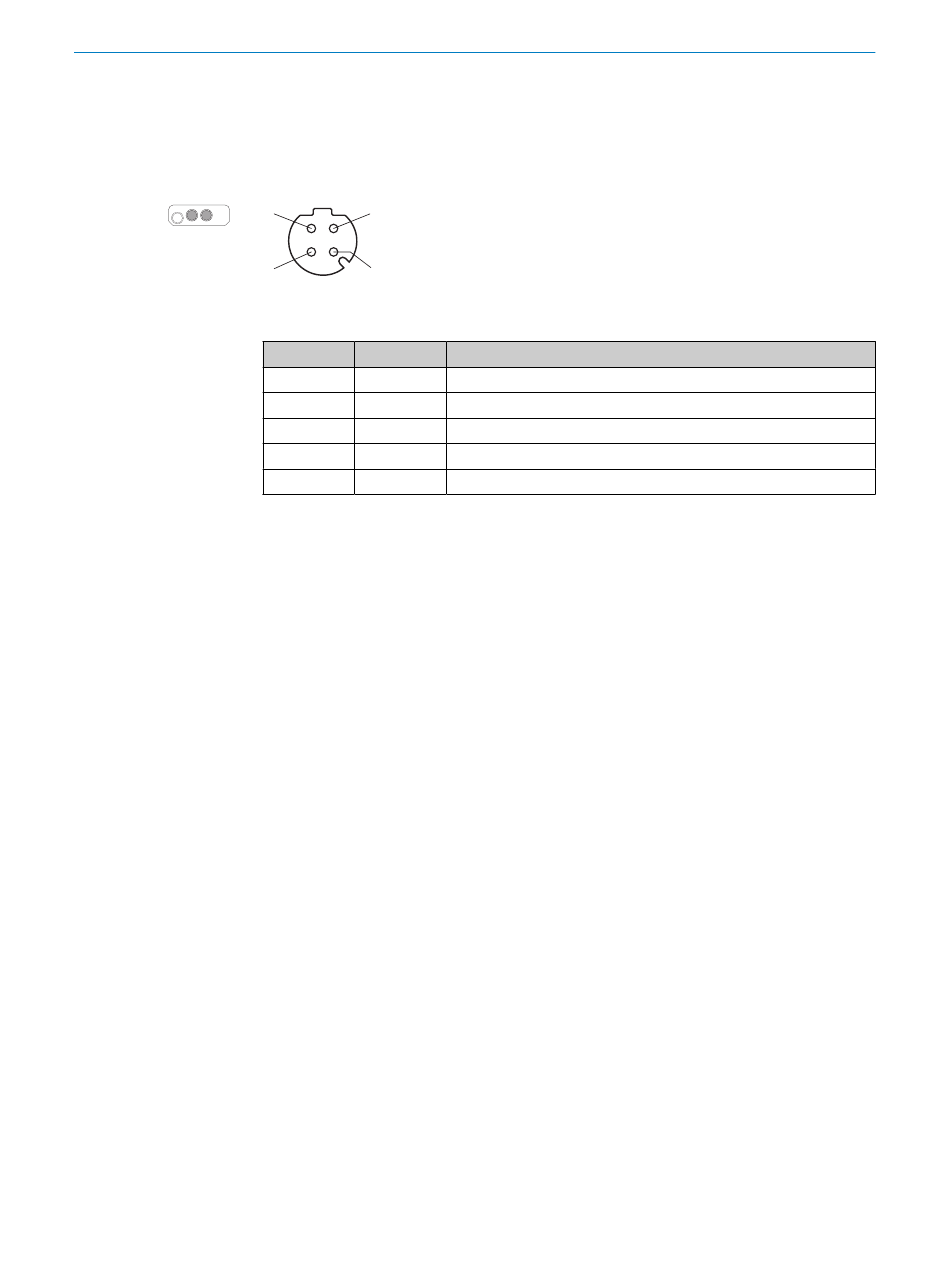

Abbildung 54: Anschlussbelegung Netzwerk (Dose, M12, 4-polig, D-codiert)
Tabelle 8: Anschlussbelegung Netzwerk
Pin
Bezeichnung Funktion
1
TX+
2
RX+
3
TX–
4
RX–
Gewinde
SH
Sendedaten +
Empfangsdaten +
Sendedaten –
Empfangsdaten –
Abschirmung
