6
ELEKTRISCHE INSTALLATION
6.3.3
Netzwerk für EtherNet/IP – CIP Safety, Datenausgabe, Konfiguration und Diagnose (XF1, XF2)
90
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Die Ethernet- und EtherNet/IP-Anbindung erfolgt geräteseitig über 4-polige, D-codierte
M12-Dosen. Im Sicherheitslaserscanner ist ein Netzwerk-Switch, der beide Dosen mit‐
einander verbindet. Daher haben beide Dosen die gleiche Funktion. Die Pinbelegung
entspricht IEC 61918, Anhang H.
1
2
4
3

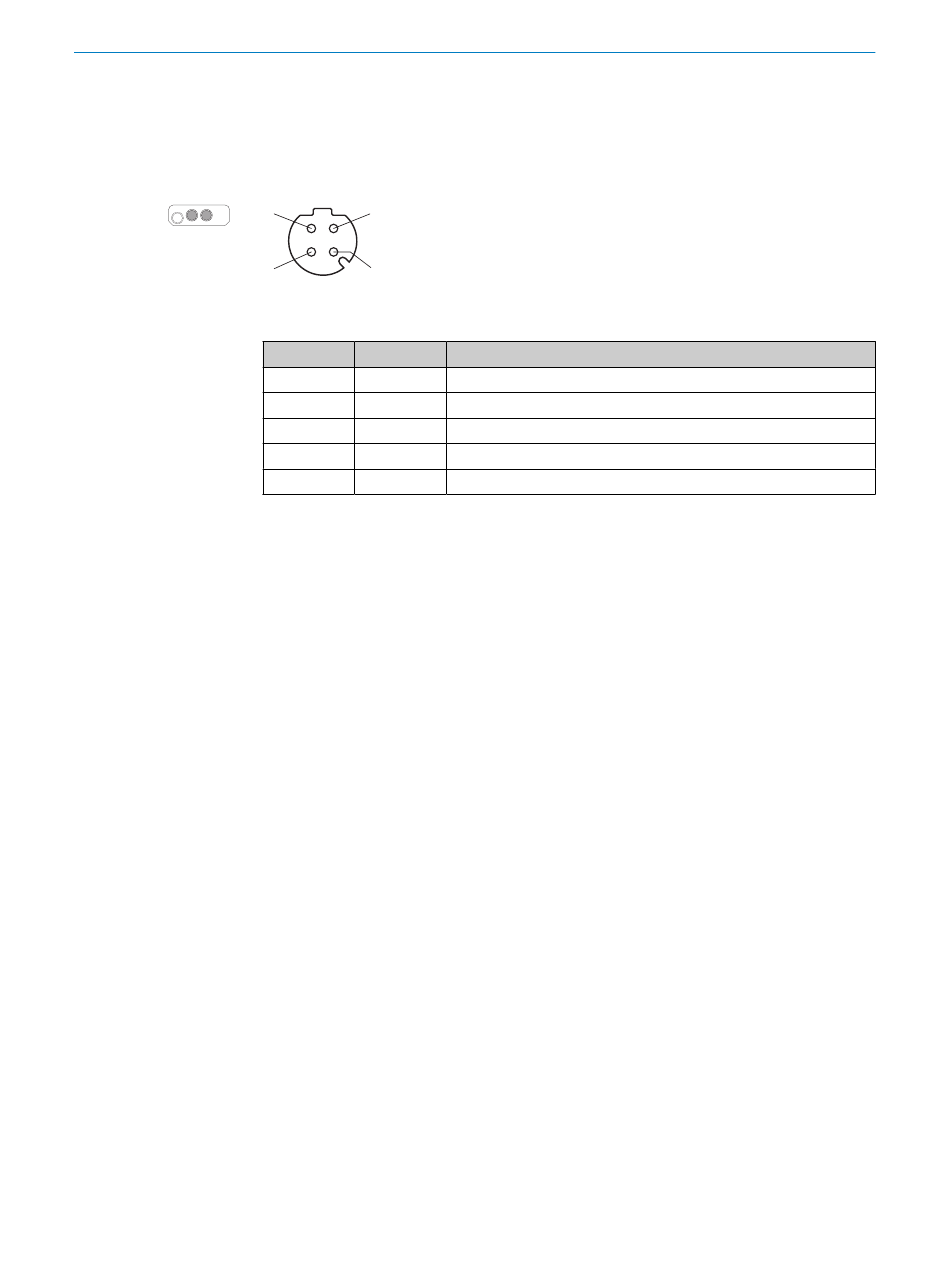

Abbildung 54: Anschlussbelegung Netzwerk (Dose, M12, 4-polig, D-codiert)
Tabelle 11: Anschlussbelegung Netzwerk
Pin
Bezeichnung Funktion
1
TX+
2
RX+
3
TX–
4
RX–
Gewinde
SH
Sendedaten +
Empfangsdaten +
Sendedaten –
Empfangsdaten –
Abschirmung
8020199/1P7Y/2024-10-15 | SICK
Irrtümer und Änderungen vorbehalten
