6.3.3 Ethernet für EtherNet/IP – CIP Safety, Datenausgabe, Konfiguration und Diagnose (XF1, XF2)
8020199/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
Die Ethernet- und EtherNet/IP-Anbindung erfolgt geräteseitig über 4-polige, D-codierte
M12-Dosen. Im Sicherheits-Laserscanner ist ein Netzwerk-Switch, der beide Ethernet-
Dosen miteinander verbindet. Daher haben beide Ethernet-Dosen die gleiche Funktion.
Die Pinbelegung entspricht IEC 61918, Anhang H.
1 2
4 3

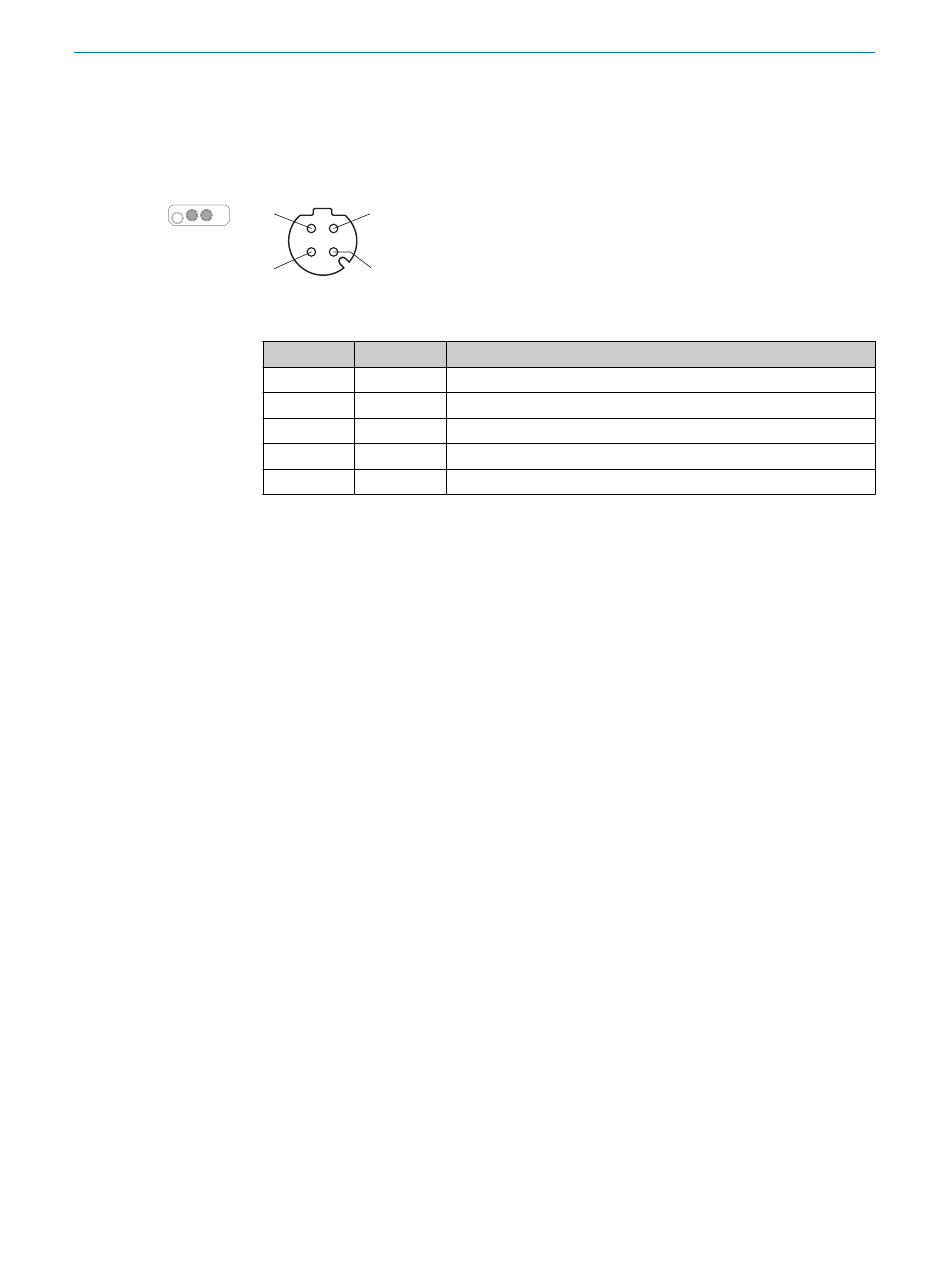

Abbildung 53: Anschlussbelegung Netzwerk (Dose, M12, 4-polig, D-codiert)
Tabelle 11: Anschlussbelegung Netzwerk
Pin Bezeichnung Funktion
1 TX+
2 RX+
3 TX–
4 RX–
Gewinde SH
ELEKTRISCHE INSTALLATION
Sendedaten +
Empfangsdaten +
Sendedaten –
Empfangsdaten –
Abschirmung
