6.2.1 microScan3 – EFI-pro

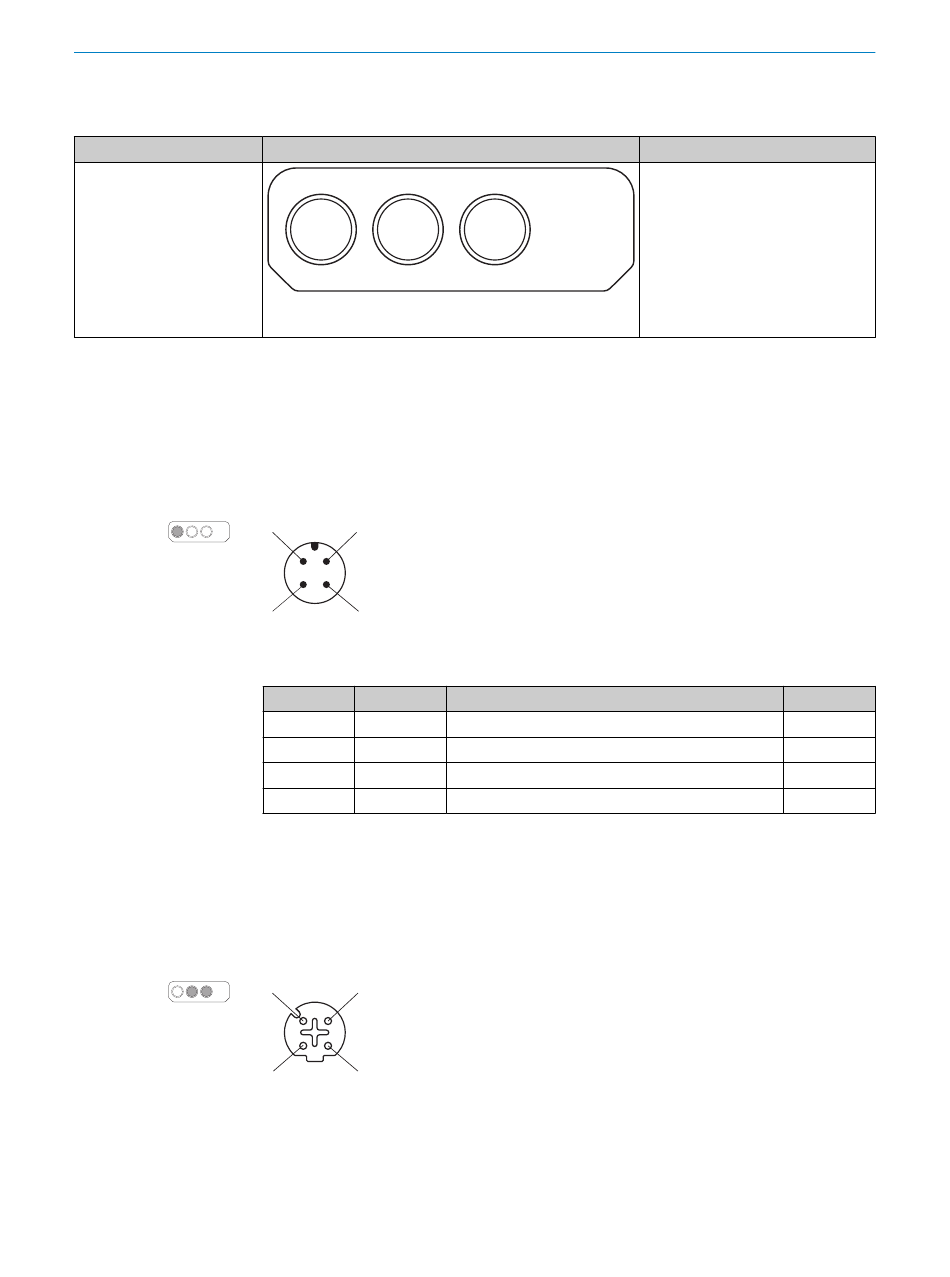

Tabelle 5: Systemstecker und Anschlüsse: microScan3 – EFI-pro
Sicherheits-Laserscanner
microScan3 – EFI-pro
6.3

Anschlussbelegung

6.3.1

Spannungsversorgung (XD1)

6.3.2 Ethernet für EFI-pro, Datenausgabe, Konfiguration und Diagnose (XF1, XF2)
8021912/11JN/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Geeigneter Systemstecker
XD1 XF1
MICSX-BANNZZZZ1 (Artikelnummer: 2086102)
Im Folgenden finden Sie die Anschlussbelegung der einzelnen Steckverbinder.
Die Spannungsversorgung erfolgt geräteseitig über einen 4-poligen, A-codierten M12-
Stecker.
2 1
3 4
Abbildung 51: Anschlussbelegung der Spannungsversorgung (Stecker, M12, 4-polig, A-codiert)
Tabelle 6: Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 NC
3 0 V DC
4 FE
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Die Ethernet- und EFI-pro-Anbindung erfolgt geräteseitig über 4-polige, D-kodierte M12-
Dosen. Im Sicherheits-Laserscanner ist ein Netzwerk-Switch, der beide Ethernet-Dosen
miteinander verbindet. Daher haben beide Ethernet-Dosen die gleiche Funktion. Die
Pinbelegung entspricht EN 61918, Anhang H.
3 4
2 1
Abbildung 52: Anschlussbelegung Ethernet (Dose, M12, 4-polig, D-codiert)
ELEKTRISCHE INSTALLATION
XF2
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Funktionserde/Abschirmung
B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
Steckverbinder
• XD1: Spannungsversorgung,
Seite 75
• XF1, XF2: 2 × Ethernet für EFI-
pro, Datenausgabe, Konfigura‐
tion und Diagnose, Seite 75
Aderfarbe
Braun
Weiß
Blau
Schwarz
6
1)
