6 Anschlussübersicht
7

Anschlussbelegung

7.1 Spannungsversorgung (XD1)
7.2

Alternativer FE-Anschluss

8021229/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
MICSX-CPNNZZZZ1, MICSX-CLNNZZZZ1 (Artikelnummern: 2087905, 2106404)
XD1 XF1
FE
Stecker, M12, 5-polig, L-codiert.
2
3

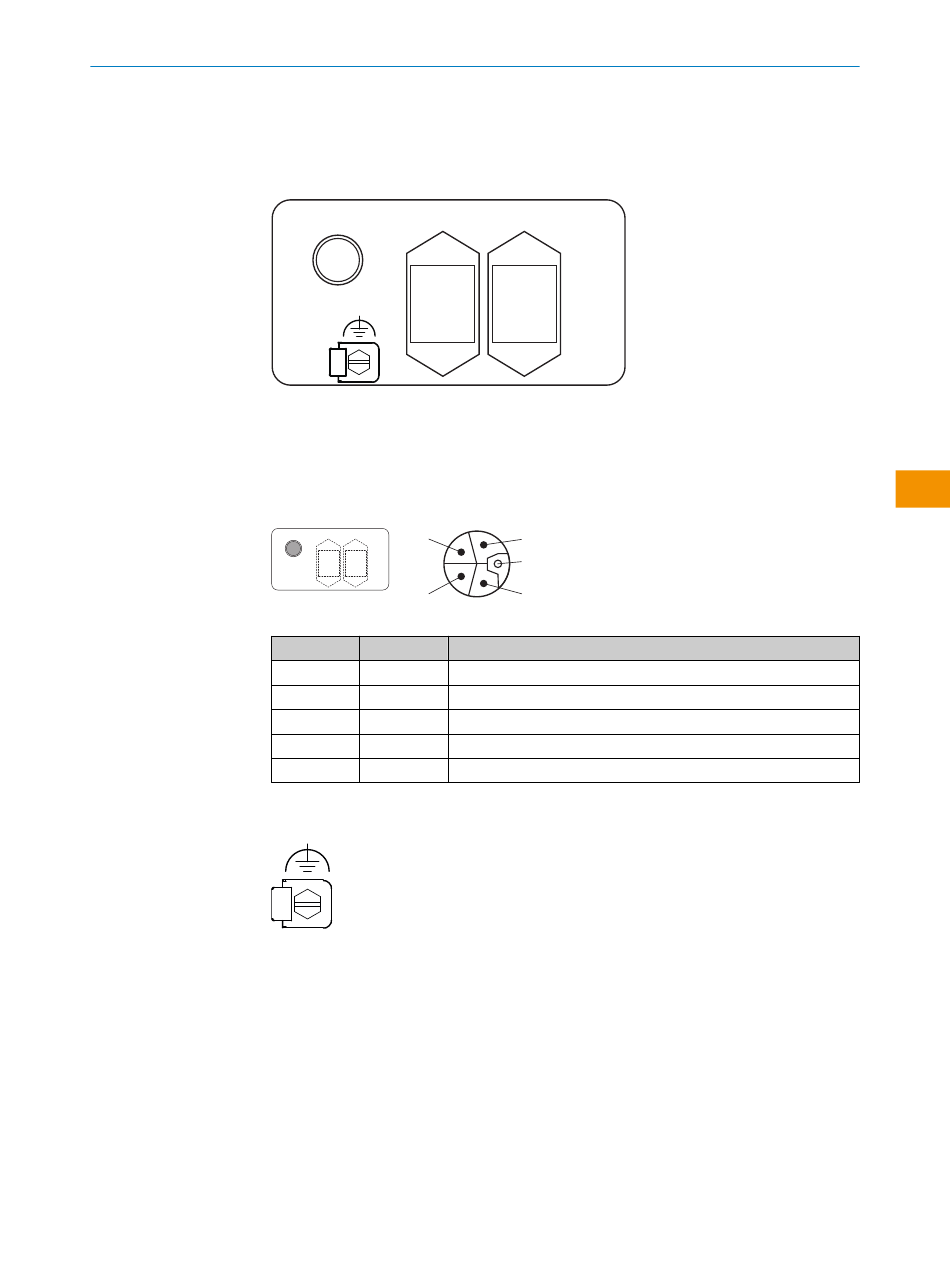

Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 nc
3 0 V DC
4 nc
5 FE
Abbildung 1: Alternativer FE-Anschluss

Verschraubung des alternativen FE-Anschlusses

• Schraube: M5 × 12
• Schraubenkopf: Sechskant mit Schlitz, Schlüsselweite SW 8
• Anzugsdrehmoment: 3,5 Nm ... 5,0 Nm
Geeignete Kabelschuhe
• Gabelkabelschuh oder Ringkabelschuh
• Breite ≤ 10 mm
• Lochdurchmesser für Schraube: typ. 5,2 mm
XF2
1
5
4
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Unbeschaltet
Funktionserde/Abschirmung
