MONTAGEANLEITUNG
7

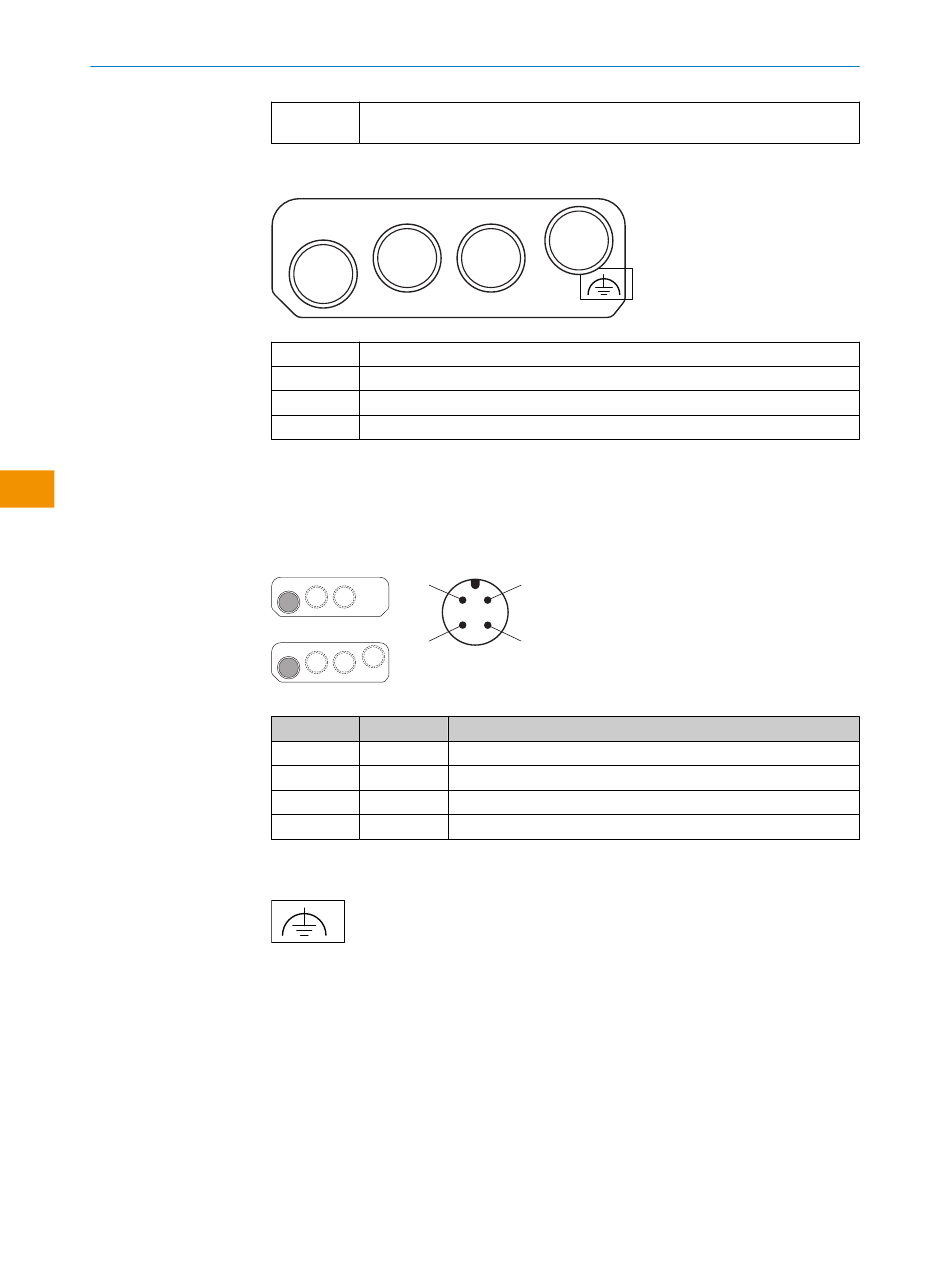

Anschlussbelegung

de
7.1 Spannungsversorgung (XD1)
7.2

Alternativer FE-Anschluss

6 M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3
– EtherNet/IP™
XF1, XF2 Netzwerk für sicherheitsgerichtete Datenkommunikation, Datenausgabe, Konfi‐
guration und Diagnose
MICSX-BANNEZZZ1 (Artikelnummer: 2081021)
XF1
XD1
XD1 Spannungsversorgung
XF1 Netzwerk für EtherCAT IN
XF2 Netzwerk für EtherCAT OUT
XF3 Ethernet (nicht sicherheitsgerichtet)
Stecker, M12, 4-polig, A-codiert.
2
3
Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 nc
3 0 V DC
4 FE
Abbildung 1: Alternativer FE-Anschluss
Verschraubung des alternativen FE-Anschlusses
•
Schraube: M5 × 12
•
Anzugsdrehmoment: 3,5 Nm ... 5,0 Nm
Geeignete Kabelschuhe
• Gabelkabelschuh oder Ringkabelschuh
• Breite ≤ 10 mm
• Lochdurchmesser für Schraube: typ. 5,2 mm
Ältere Systemstecker (älter als ca. September 2019) haben möglicherweise keinen
alternativen FE-Anschluss.
XF2 XF3
1
4
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Funktionserde/Abschirmung
