Anwendungsbeispiele; Gefahrbereichsabsicherung: Erkennen Der Anwesenheit Einer Person Im Gefahr - Sick Microscan3 Betriebsanleitung

3.4

Anwendungsbeispiele

8020199/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten

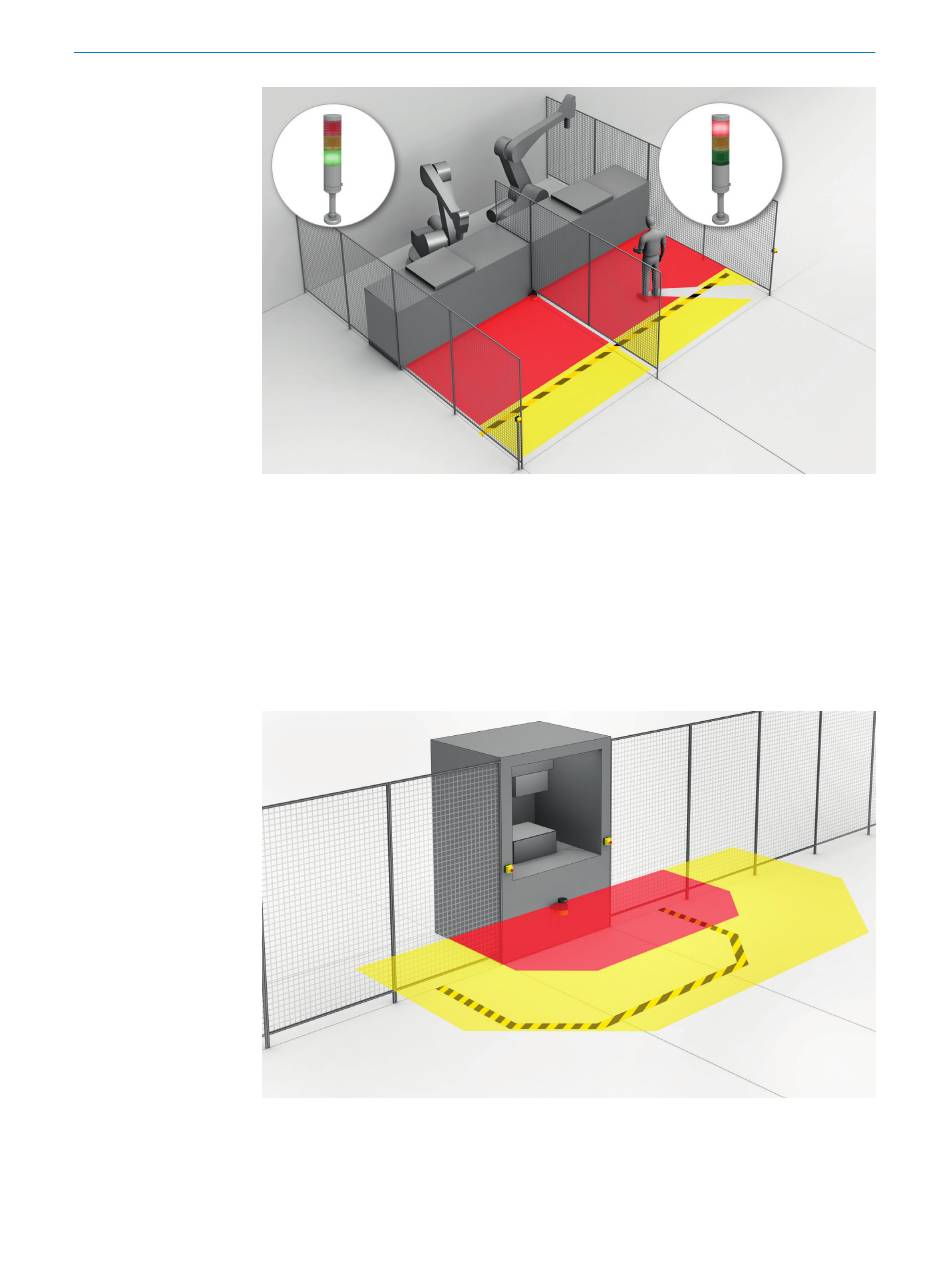

Abbildung 12: Simultane Überwachung
Gefahrbereichsabsicherung
Bei der Gefahrbereichsabsicherung wird eine Person detektiert, wenn sie sich in einem
definierten Bereich aufhält.
Diese Art der Schutzeinrichtung ist für Maschinen geeignet, bei denen z. B. ein Gefahr‐
bereich vom Rücksetztaster aus nicht vollständig eingesehen werden kann. Beim Ein‐
treten in den Gefahrbereich wird ein Stopp-Signal ausgelöst und ein Start verhindert.
Abbildung 13: Gefahrbereichsabsicherung: Erkennen der Anwesenheit einer Person im Gefahr‐
bereich
PRODUKTBESCHREIBUNG
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
3
23
