PRODUKTBESCHREIBUNG
3.4.7 Simultane Überwachung
3.5

Anwendungsbeispiele

24 B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
Der Sicherheitslaserscanner kann in einem Überwachungsfall mehrere Feldsätze
gleichzeitig überwachen (z. B. Gefahrbereich links und Gefahrbereich rechts). Bei Vari‐
anten mit mehreren Sicherheitsausgängen können die Feldsätze auf unterschiedliche
Sicherheitsausgänge wirken.
Sie können z. B. 2 Maschinen mit nur einem Sicherheitslaserscanner absichern.
Um simultane Überwachung zu konfigurieren, ordnen Sie im Safety Designer einem
Überwachungsfall mehrere Feldsätze zu,

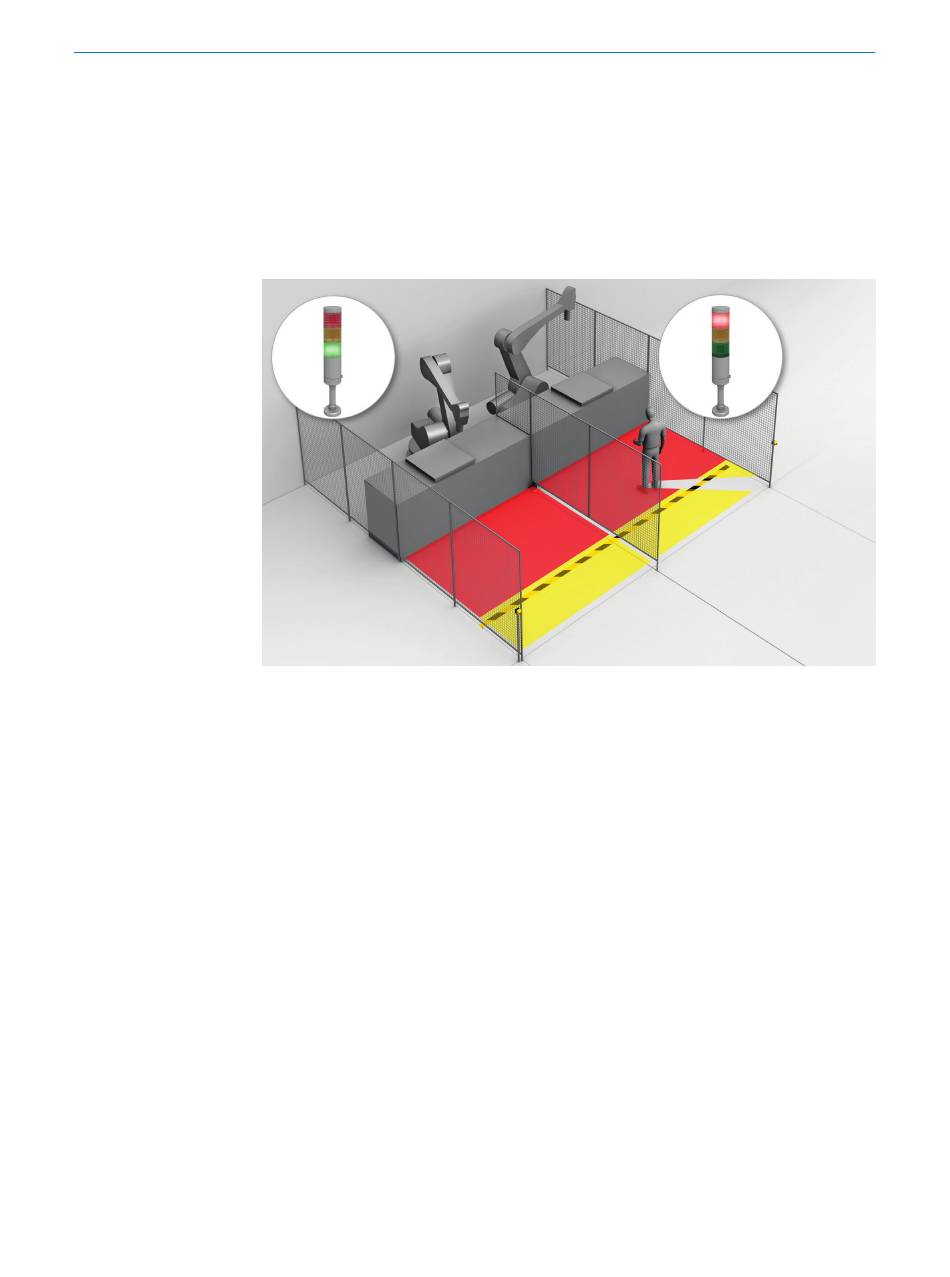

Abbildung 13: Simultane Überwachung
Gefahrbereichsabsicherung
Bei der Gefahrbereichsabsicherung wird eine Person detektiert, wenn sie sich in einem
definierten Bereich aufhält.
Diese Art der Schutzeinrichtung ist für Maschinen geeignet, bei denen z. B. ein Gefahr‐
bereich vom Rücksetztaster aus nicht vollständig eingesehen werden kann. Beim Ein‐
treten in den Gefahrbereich wird ein Stopp-Signal ausgelöst und ein Start verhindert.
siehe „Feldsätze zuordnen", Seite
