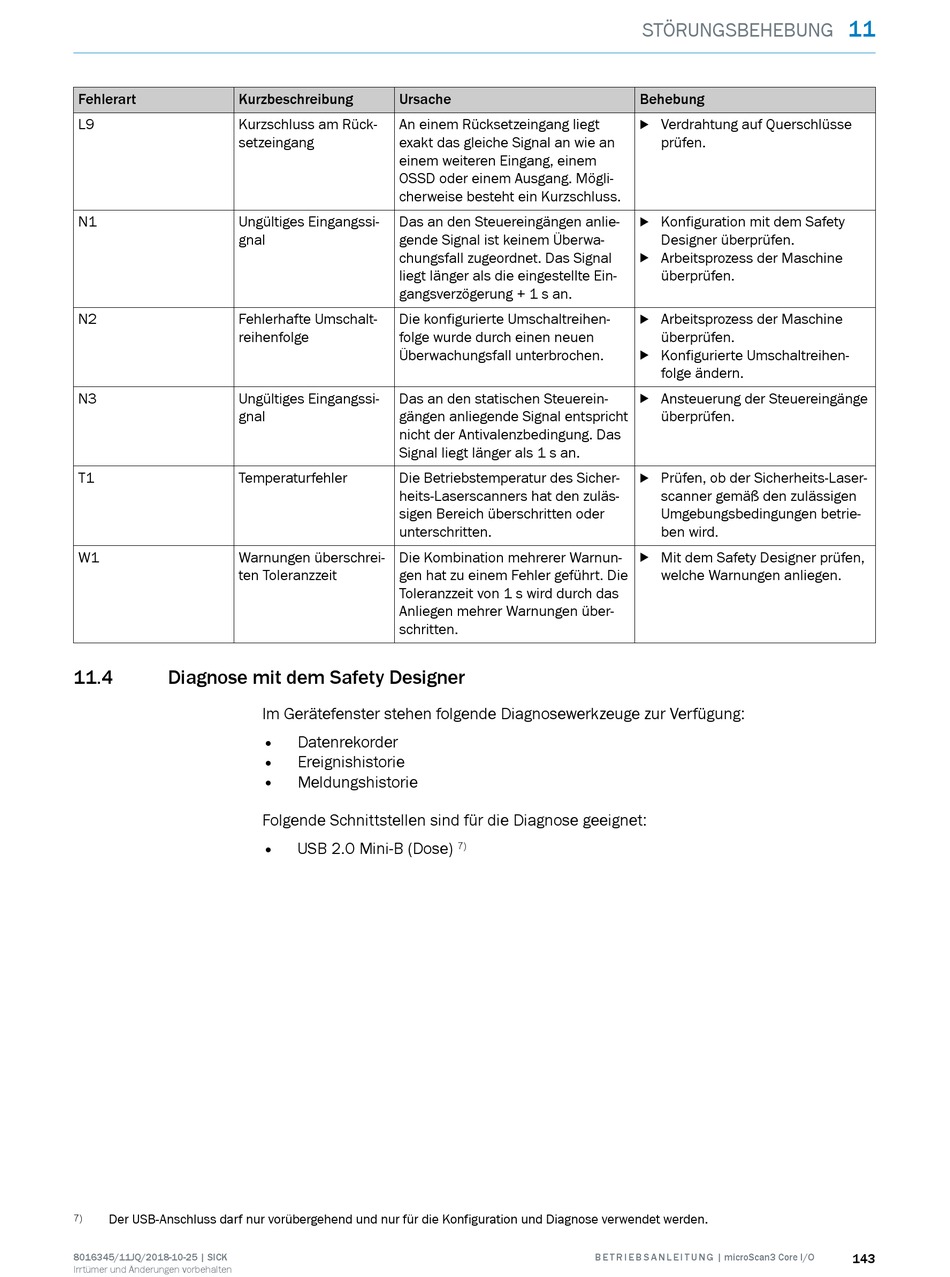

Diagnose Mit Dem Safety Designer - SICK microScan3 Core I/O Betriebsanleitung

Fehlerart Kurzbeschreibung
L9 Kurzschluss am Rück‐
setzeingang
N1 Ungültiges Eingangssi‐
gnal
N2 Fehlerhafte Umschalt‐
reihenfolge
N3 Ungültiges Eingangssi‐
gnal
T1 Temperaturfehler
W1 Warnungen überschrei‐
ten Toleranzzeit
11.4

Diagnose mit dem Safety Designer

Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose verwendet werden.
7)
8016345/11JQ/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Ursache
An einem Rücksetzeingang liegt
exakt das gleiche Signal an wie an
einem weiteren Eingang, einem
OSSD oder einem Ausgang. Mögli‐
cherweise besteht ein Kurzschluss.
Das an den Steuereingängen anlie‐
gende Signal ist keinem Überwa‐
chungsfall zugeordnet. Das Signal
liegt länger als die eingestellte Ein‐
gangsverzögerung + 1 s an.
Die konfigurierte Umschaltreihen‐
folge wurde durch einen neuen
Überwachungsfall unterbrochen.
Das an den statischen Steuerein‐
gängen anliegende Signal entspricht
nicht der Antivalenzbedingung. Das
Signal liegt länger als 1 s an.
Die Betriebstemperatur des Sicher‐
heits-Laserscanners hat den zuläs‐
sigen Bereich überschritten oder
unterschritten.
Die Kombination mehrerer Warnun‐
gen hat zu einem Fehler geführt. Die
Toleranzzeit von 1 s wird durch das
Anliegen mehrer Warnungen über‐
schritten.
Im Gerätefenster stehen folgende Diagnosewerkzeuge zur Verfügung:
• Datenrekorder
• Ereignishistorie
• Meldungshistorie
Folgende Schnittstellen sind für die Diagnose geeignet:
• USB 2.0 Mini-B (Dose)
7)
B E T R I E B S A N L E I T U N G | microScan3 Core I/O
STÖRUNGSBEHEBUNG
Behebung
b Verdrahtung auf Querschlüsse
prüfen.
b Konfiguration mit dem Safety
Designer überprüfen.
b Arbeitsprozess der Maschine
überprüfen.
b Arbeitsprozess der Maschine
überprüfen.
b Konfigurierte Umschaltreihen‐
folge ändern.
b Ansteuerung der Steuereingänge
überprüfen.
b Prüfen, ob der Sicherheits-Laser‐
scanner gemäß den zulässigen
Umgebungsbedingungen betrie‐
ben wird.
b Mit dem Safety Designer prüfen,
welche Warnungen anliegen.
