11
STÖRUNGSBEHEBUNG
Fehlerart Kurzbeschreibung
W1 Warnungen überschrei‐
ten Toleranzzeit
11.4

Diagnose mit dem Safety Designer

11.4.1

Datenrekorder

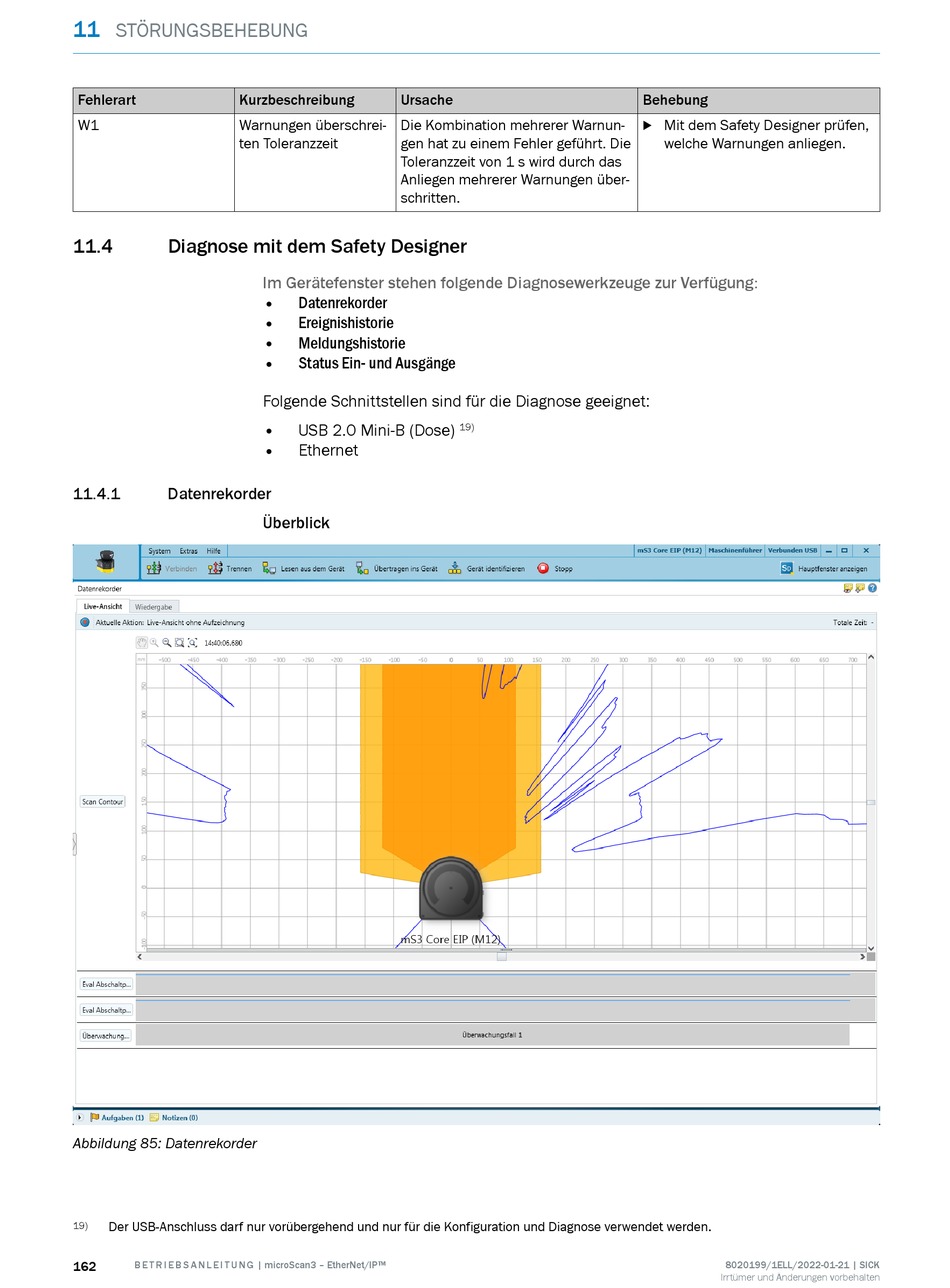

Abbildung 85: Datenrekorder
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose verwendet werden.
19)
162 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Ursache
Die Kombination mehrerer Warnun‐
gen hat zu einem Fehler geführt. Die
Toleranzzeit von 1 s wird durch das
Anliegen mehrerer Warnungen über‐
schritten.
Im Gerätefenster stehen folgende Diagnosewerkzeuge zur Verfügung:
•
Datenrekorder
• Ereignishistorie
• Meldungshistorie
• Status Ein- und Ausgänge
Folgende Schnittstellen sind für die Diagnose geeignet:
• USB 2.0 Mini-B (Dose)
• Ethernet
Überblick
19)
Behebung
b Mit dem Safety Designer prüfen,
welche Warnungen anliegen.
