7.13

Simulation

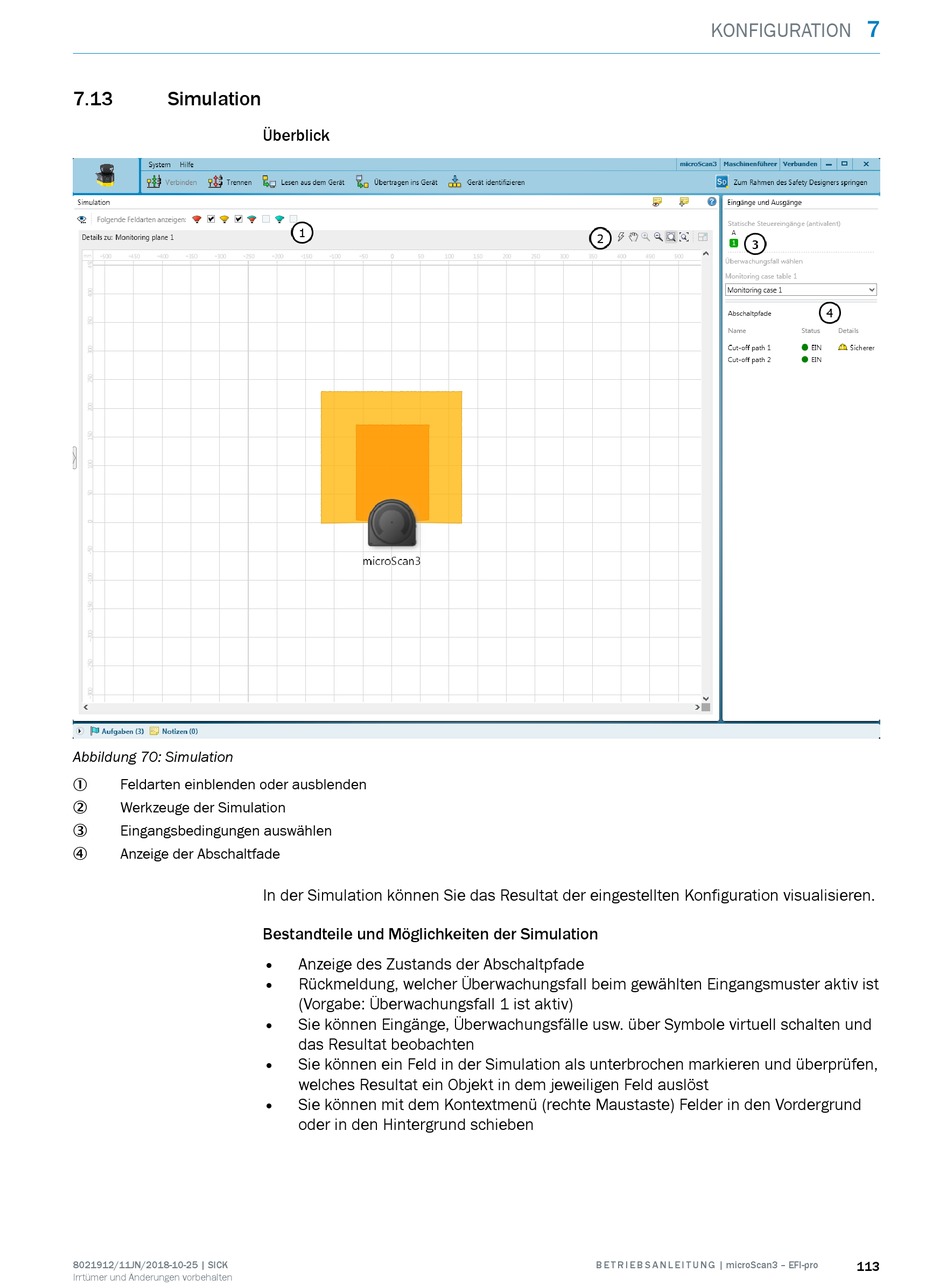

Abbildung 70: Simulation
Feldarten einblenden oder ausblenden
1
Werkzeuge der Simulation
2
Eingangsbedingungen auswählen
3
Anzeige der Abschaltfade
4
8021912/11JN/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
In der Simulation können Sie das Resultat der eingestellten Konfiguration visualisieren.
Bestandteile und Möglichkeiten der Simulation
• Anzeige des Zustands der Abschaltpfade
• Rückmeldung, welcher Überwachungsfall beim gewählten Eingangsmuster aktiv ist
(Vorgabe: Überwachungsfall 1 ist aktiv)
• Sie können Eingänge, Überwachungsfälle usw. über Symbole virtuell schalten und
das Resultat beobachten
• Sie können ein Feld in der Simulation als unterbrochen markieren und überprüfen,
welches Resultat ein Objekt in dem jeweiligen Feld auslöst
• Sie können mit dem Kontextmenü (rechte Maustaste) Felder in den Vordergrund
oder in den Hintergrund schieben
