7.12

Simulation

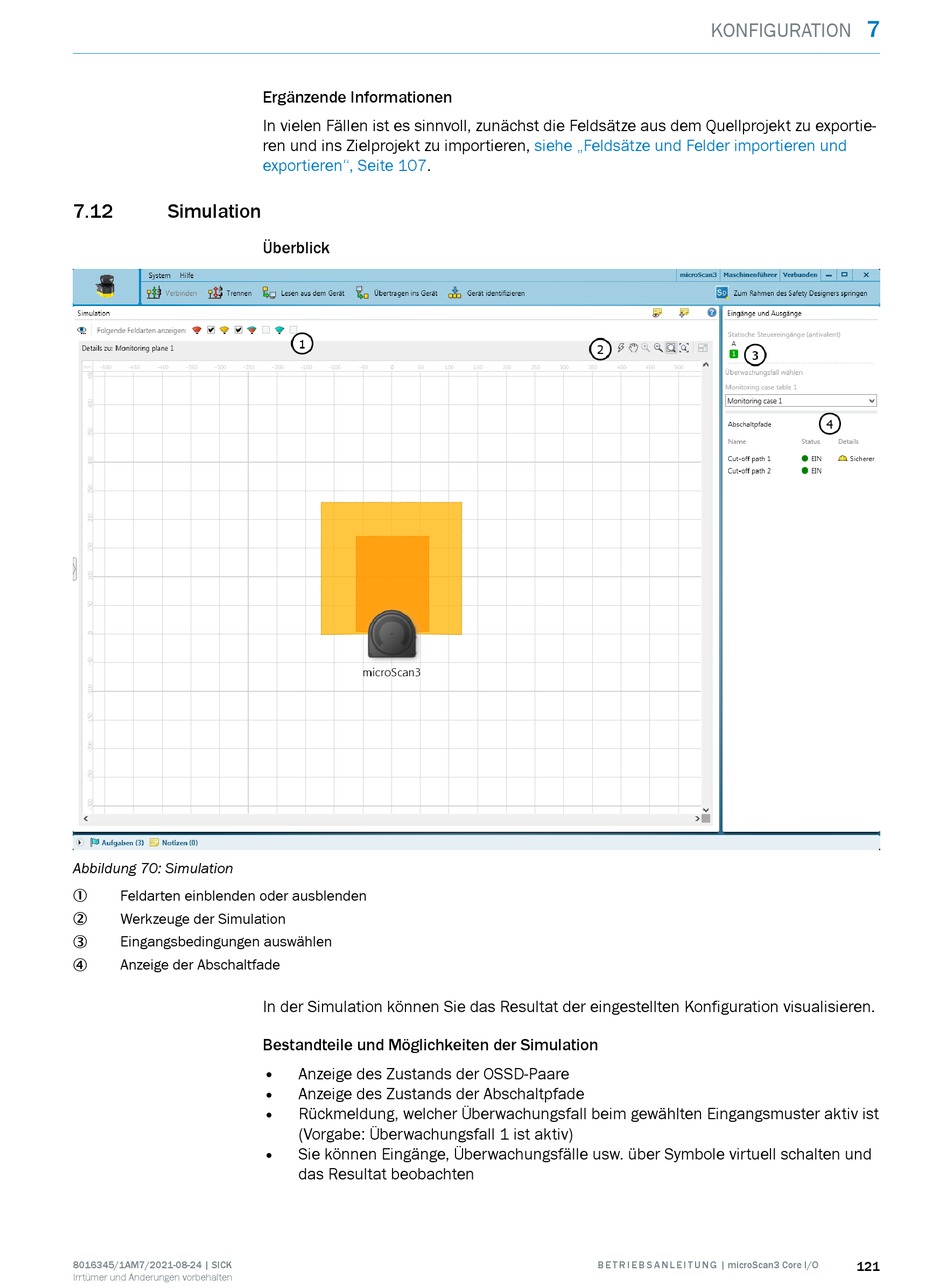

Abbildung 70: Simulation
Feldarten einblenden oder ausblenden
1
Werkzeuge der Simulation
2
Eingangsbedingungen auswählen
3
Anzeige der Abschaltfade
4
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Ergänzende Informationen
In vielen Fällen ist es sinnvoll, zunächst die Feldsätze aus dem Quellprojekt zu exportie‐
ren und ins Zielprojekt zu importieren,
exportieren", Seite 107.
Überblick
In der Simulation können Sie das Resultat der eingestellten Konfiguration visualisieren.
Bestandteile und Möglichkeiten der Simulation
• Anzeige des Zustands der OSSD-Paare
• Anzeige des Zustands der Abschaltpfade
• Rückmeldung, welcher Überwachungsfall beim gewählten Eingangsmuster aktiv ist
(Vorgabe: Überwachungsfall 1 ist aktiv)
• Sie können Eingänge, Überwachungsfälle usw. über Symbole virtuell schalten und
das Resultat beobachten
KONFIGURATION
siehe „Feldsätze und Felder importieren und
