7.15
Simulation

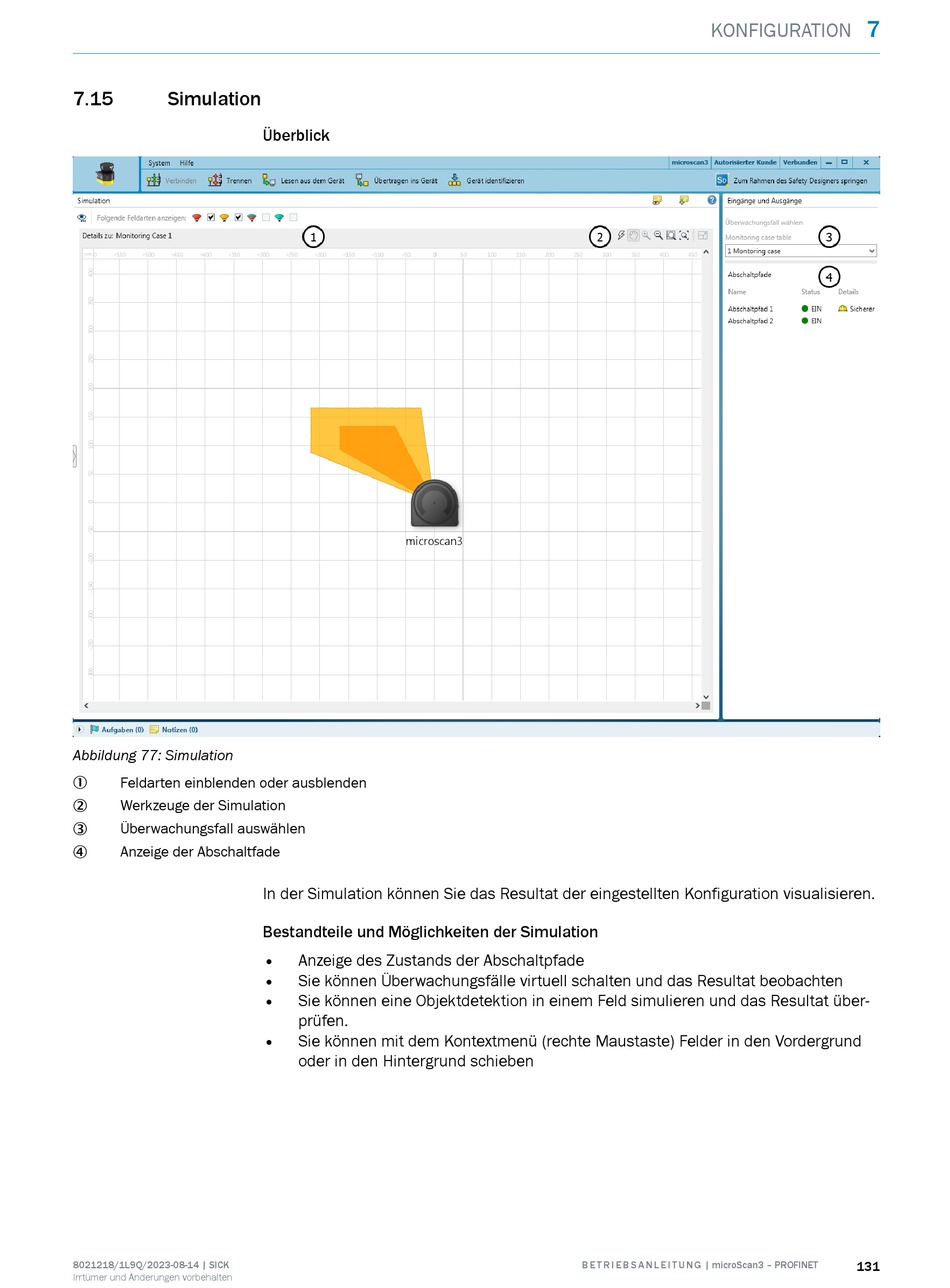

Abbildung 77: Simulation
Feldarten einblenden oder ausblenden
1
Werkzeuge der Simulation
2
Überwachungsfall auswählen
3
Anzeige der Abschaltfade
4
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
In der Simulation können Sie das Resultat der eingestellten Konfiguration visualisieren.
Bestandteile und Möglichkeiten der Simulation
•
Anzeige des Zustands der Abschaltpfade
•
Sie können Überwachungsfälle virtuell schalten und das Resultat beobachten
•
Sie können eine Objektdetektion in einem Feld simulieren und das Resultat über‐
prüfen.
•
Sie können mit dem Kontextmenü (rechte Maustaste) Felder in den Vordergrund
oder in den Hintergrund schieben
KONFIGURATION
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
7
131
