7.16
Simulation

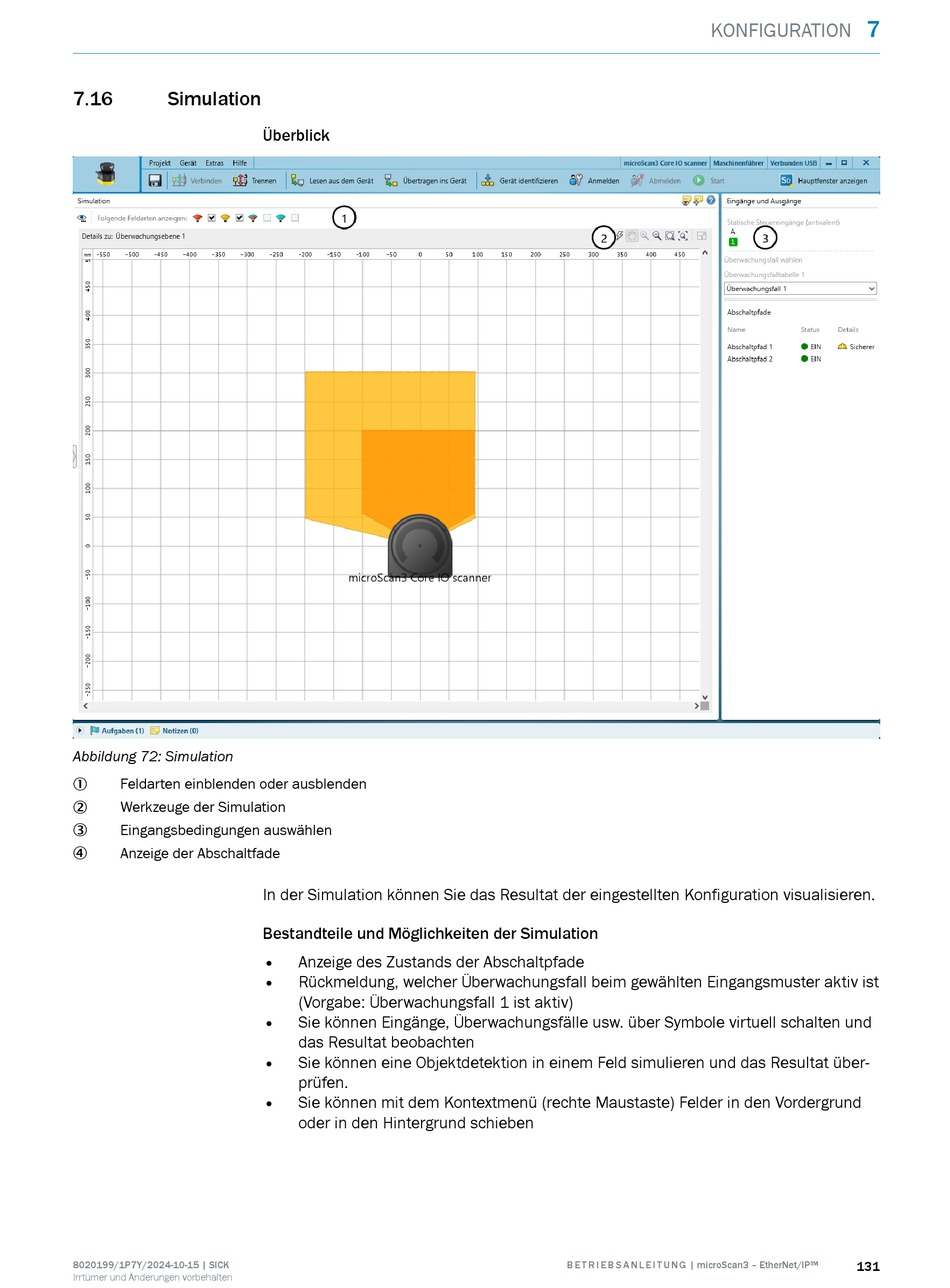

Abbildung 72: Simulation
Feldarten einblenden oder ausblenden
1
Werkzeuge der Simulation
2
Eingangsbedingungen auswählen
3
Anzeige der Abschaltfade
4
8020199/1P7Y/2024-10-15 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
In der Simulation können Sie das Resultat der eingestellten Konfiguration visualisieren.
Bestandteile und Möglichkeiten der Simulation
•
Anzeige des Zustands der Abschaltpfade
•
Rückmeldung, welcher Überwachungsfall beim gewählten Eingangsmuster aktiv ist
(Vorgabe: Überwachungsfall 1 ist aktiv)
•
Sie können Eingänge, Überwachungsfälle usw. über Symbole virtuell schalten und
das Resultat beobachten
•
Sie können eine Objektdetektion in einem Feld simulieren und das Resultat über‐
prüfen.
•
Sie können mit dem Kontextmenü (rechte Maustaste) Felder in den Vordergrund
oder in den Hintergrund schieben
