Parameter
4.4 Hauptmenü - Sollwert/Rampen - Gruppe 3
4.4.1 3-0* Sollwertgrenzen
Parameter zum Einstellen der Sollwerteinheit, Grenzen und
Bereiche.
Siehe auch Parametergruppe 20-0* Istwert für Informa-
tionen zu den Einstellungen bei Regelung mit
Rückführung.
3-02 Minimaler Sollwert
Range: Funktion:
0 [-4999–4999] Der minimale Sollwert bestimmt den
*
Mindestwert aus der Summe aller Sollwerte.
3-03 Maximaler Sollwert
Range:
Size [ -4999.0 - 4999
related ReferenceFeedba-
*
ckUnit]

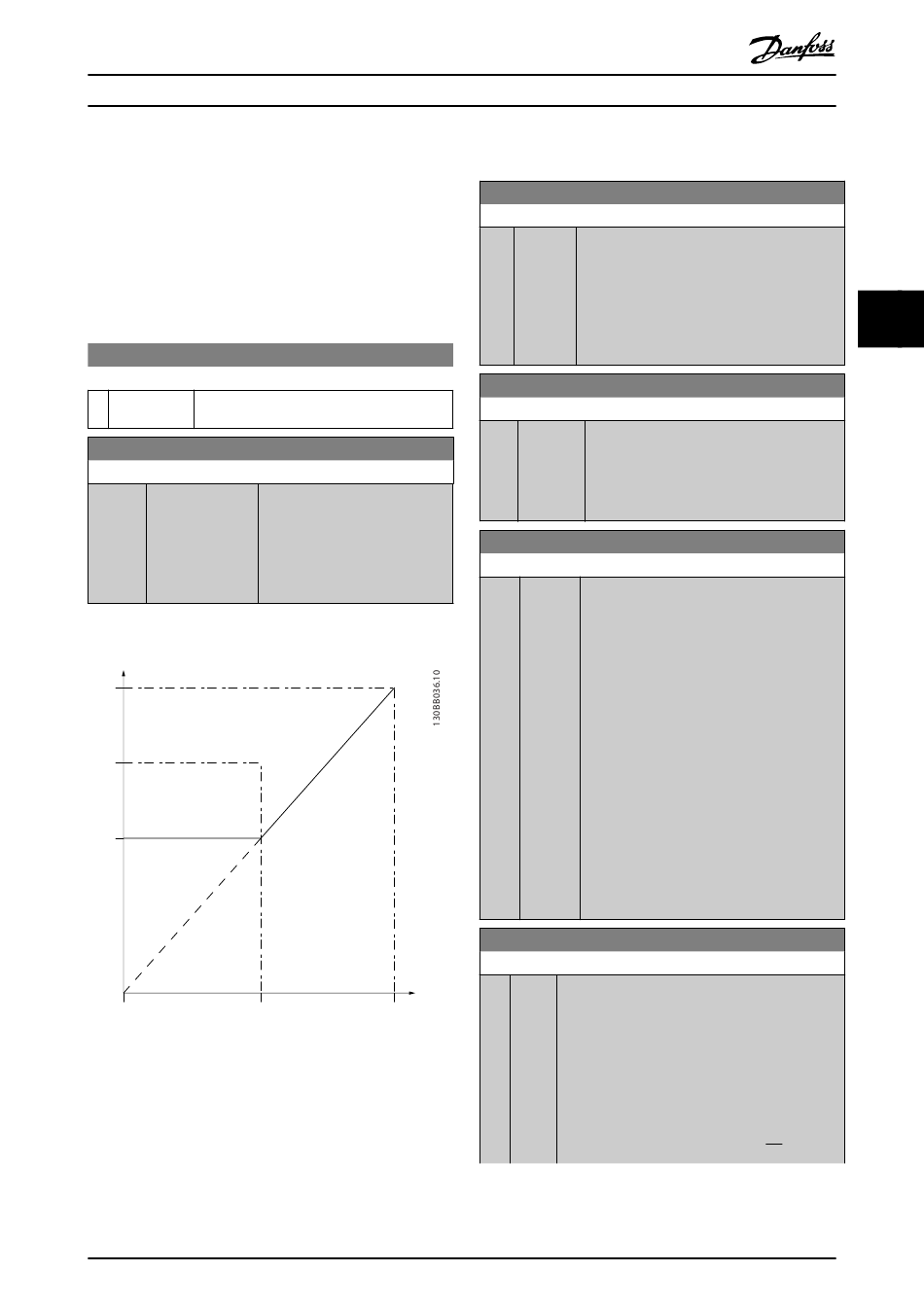

4.4.2 3-1* Sollwerteinstellung

P3-03
P3-02
0 50
Abbildung 4.6 Sollwerteinstellung
MG03N203
Programmierhandbuch
Funktion:
Der maximale Sollwert bestimmt
den Höchstwert aus der Summe
aller Sollwerte. Die Einheit für den
maximalem Sollwert entspricht
der Konfigurationsauswahl in
Parameter 1-00 Regelverfahren.
P3-10
100%
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
3-10 Festsollwert
Range: Funktion:
0 % [-100 - Geben Sie bis zu acht unterschiedliche
*
100 %] Festsollwerte (0-7) mittels Array-Program-
mierung in diesen Parameter ein. Wählen Sie
Festsollwert Bit 0/1/2 [16], [17] oder [18] für die
entsprechenden Digitaleingänge in Parameter-
gruppe 5-1* Digitaleingänge, zur Auswahl der
dedizierten Sollwerte.
3-11 Festdrehzahl Jog [Hz]
Range: Funktion:
5 Hz [ 0 - Die Festdrehzahl JOG ist eine feste Ausgangs-
*
400.0 Hz] drehzahl, mit der der Frequenzumrichter läuft,
wenn die JOG-Funktion aktiviert ist.
Nähere Angaben finden Sie auch in
Parameter 3-80 Rampenzeit JOG.
3-12 Frequenzkorrektur Auf/Ab
Range: Funktion:
0.00 [0.00 - Geben Sie einen (relativen) Prozentwert ein,
% 100.00 % der dem eigentlichen Sollwert hinzugefügt
*
] oder von ihm abgezogen wird, um eine
Drehzahlkorrektur auf bzw. eine Drehzahlkor-
rektur ab zu erreichen. Wenn Frequenzkorrektur
über einen der Digitaleingänge
(Parameter 5-10 Klemme 18 Digitaleingang bis
Parameter 5-15 Klemme 33 Digitaleingang)
ausgewählt wurde, wird der (relative)
Prozentwert dem Gesamt-Sollwert hinzugefügt.
Wenn Drehzahl ab über einen der Digita-
leingänge (Parameter 5-10 Klemme 18
Digitaleingang bis Parameter 5-15 Klemme 33
Digitaleingang) ausgewählt wurde, wird der
(relative) Prozentwert vom Gesamt-Sollwert
abgezogen. Über die DigiPot-Funktion haben
Sie Zugriff auf weitere Funktionen. Siehe
Parametergruppe 3-9* Digitales Potentiometer.
3-14 Relativer Festsollwert
Range: Funktion:
0 [-100 Definiert den Festsollwert (in %), der als variabler
% - Wert (definiert in Parameter 3-18 Relativ. Skalie-
*
100 %] rungssollw. Ressource) zum momentanen Sollwert
addiert wird.
Die Summe des variablen und des relativen
Festsollwert (mit Y in Abbildung 4.7 markiert) wird
mit dem aktuellen Sollwert (mit X in Abbildung 4.7
markiert) multipliziert. Dieses Produkt wird zum
tatsächlichen Sollwert addiert.
4
Y
X + X ×
100
