Parameterbeschreibungen
3.5 Parameter: 3-** Hauptmenü - Sollwert/Rampen
3.5.1 3-0* Sollwertgrenzen
Parameter zum Einstellen der Sollwerteinheit, Grenzen und
Bereiche.
Siehe auch Parametergruppe 20-0* PID-Regler für Informa-
tionen zu den Einstellungen bei Regelung mit
Rückführung.
3-02 Minimaler Sollwert
Range: Funktion:
Size [ -999999.999 - Zur Eingabe des minimalen
related par. 3-03 Sollwerts. Der minimale Sollwert
*
ReferenceFeedba- bestimmt den Mindestwert aus der
ckUnit] Summe aller Sollwerte. Der
minimale Sollwert und die Einheit
entsprechen der Konfigurations-
auswahl in
Parameter 1-00 Regelverfahren und
Parameter 20-12 Soll-/Istwerteinheit.
HINWEIS
Dieser Parameter wird nur bei
einer Regelung ohne
Rückführung verwendet.
3-03 Maximaler Sollwert
Range: Funktion:
Size [ par. 3-02 - Geben Sie den maximalen Sollwert
related 999999.999 ein. Der maximale Sollwert bestimmt
*
ReferenceFeed- den Höchstwert aus der Summe aller
backUnit] Sollwerte.
Die Einheit für den maximalen
Sollwert entspricht:
3-04 Sollwertfunktion
Option: Funktion:
[0] Addierend Zur Addition von externen und Festsollwert-
quellen.
MG11CE03
Programmierhandbuch
•
Die in
Parameter 1-00 Regelver-
fahren ausgewählte
Konfiguration: für [1] Mit
Drehgeber, UPM; für [2]
Drehmoment, Nm.
•
der unter
Parameter 3-00 Sollwert-
bereich ausgewählten
Einheit.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
3-04 Sollwertfunktion
Option: Funktion:
[1] Externe Zur Auswahl der externen oder der Fest-
Anwahl Sollwertquelle.
Dient zum Wechsel zwischen der externen
und der Fest-Sollwertquelle per Befehl an
einem Digitaleingang.
3.5.2 3-1* Sollwerteinstellung
Wählen Sie einen oder mehrere Festsollwerte aus. Wählen
Sie Festsollwertbit 0/1/2 [16], [17] oder [18] für die
entsprechenden Digitaleingänge in Parametergruppe 5-1*
Digitaleingänge aus.
3-10 Festsollwert
Array [8]
Range: Funktion:
0 % [-100 Zur Eingabe von bis zu 8 unterschiedlichen
- Festsollwerten (0-7) in diesen Parameter mittels
*
100 %] Array-Programmierung. Der Festsollwert wird als
Prozentwert des Werts Ref
(Parameter 3-03 Maximaler Sollwert angegeben, für
eine Regelung mit Rückführung siehe
Parameter 20-14 Max. Sollwert/Istwert). Wählen Sie
bei der Verwendung von Festsollwerten
Festsollwert Bit 0/1/2 [16], [17] oder [18] für die
entsprechenden Digitaleingänge in Parameter-
gruppe 5-1* Digitaleingänge aus.

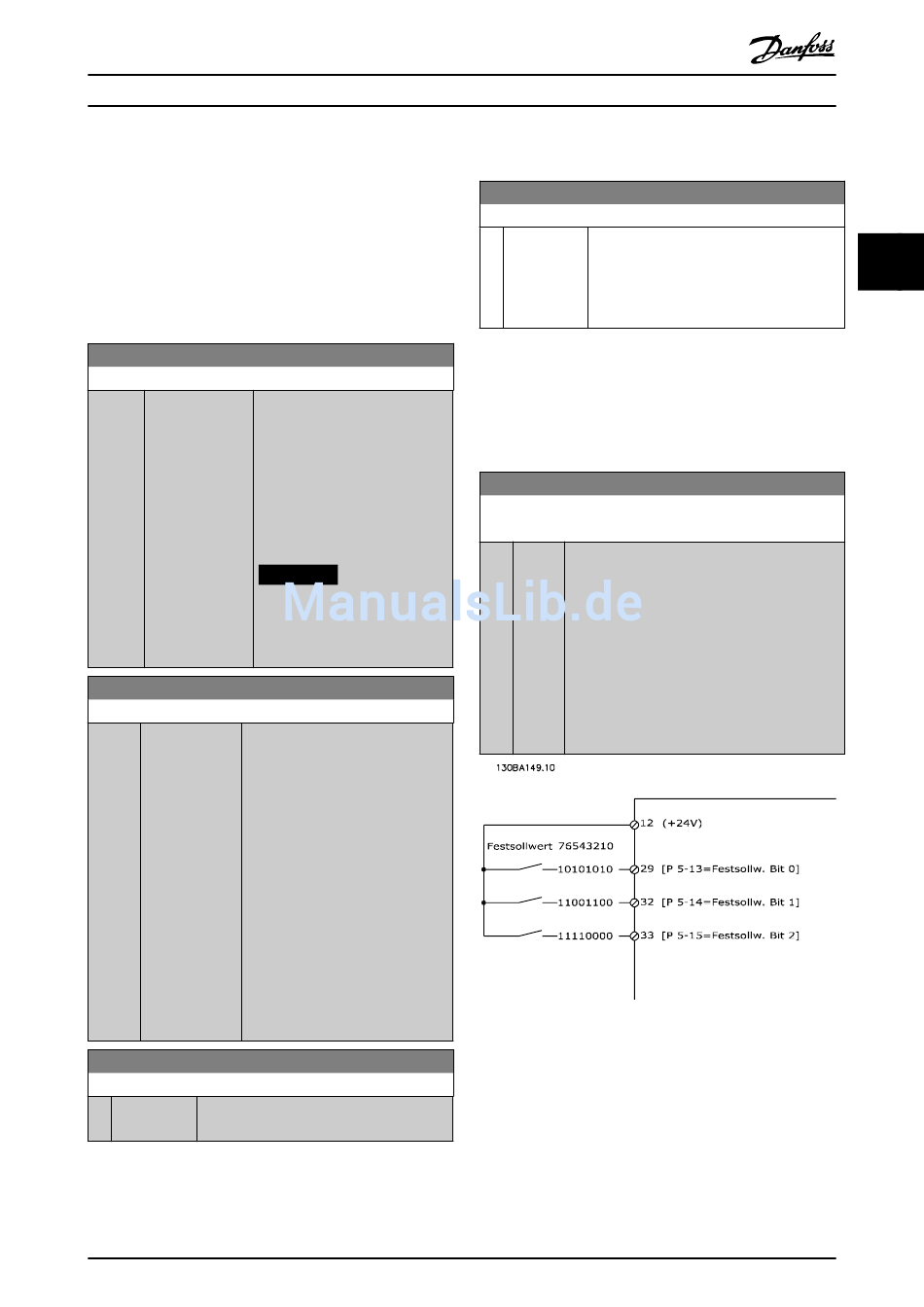

Abbildung 3.16 Festsollwertschema
3
MAX
63
