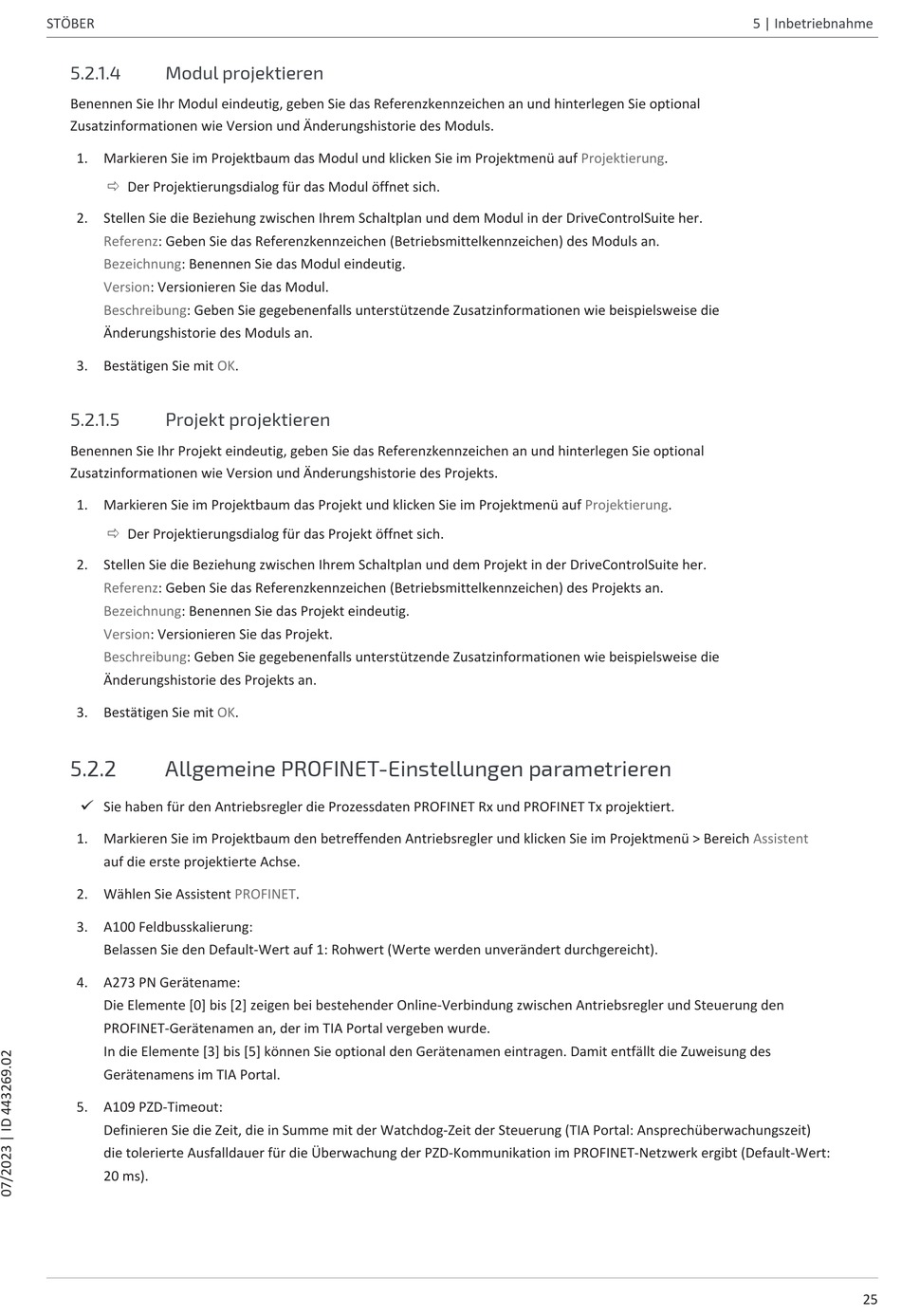

STÖBER
5.2.1.4 Modul projektieren
Benennen Sie Ihr Modul eindeutig, geben Sie das Referenzkennzeichen an und hinterlegen Sie optional
Zusatzinformationen wie Version und Änderungshistorie des Moduls.
1. Markieren Sie im Projektbaum das Modul und klicken Sie im Projektmenü auf Projektierung.
ð Der Projektierungsdialog für das Modul öffnet sich.
2. Stellen Sie die Beziehung zwischen Ihrem Schaltplan und dem Modul in der DriveControlSuite her.
Referenz: Geben Sie das Referenzkennzeichen (Betriebsmittelkennzeichen) des Moduls an.
Bezeichnung: Benennen Sie das Modul eindeutig.
Version: Versionieren Sie das Modul.
Beschreibung: Geben Sie gegebenenfalls unterstützende Zusatzinformationen wie beispielsweise die
Änderungshistorie des Moduls an.
3. Bestätigen Sie mit OK.
5.2.1.5 Projekt projektieren
Benennen Sie Ihr Projekt eindeutig, geben Sie das Referenzkennzeichen an und hinterlegen Sie optional
Zusatzinformationen wie Version und Änderungshistorie des Projekts.
1. Markieren Sie im Projektbaum das Projekt und klicken Sie im Projektmenü auf Projektierung.
ð Der Projektierungsdialog für das Projekt öffnet sich.
2. Stellen Sie die Beziehung zwischen Ihrem Schaltplan und dem Projekt in der DriveControlSuite her.
Referenz: Geben Sie das Referenzkennzeichen (Betriebsmittelkennzeichen) des Projekts an.
Bezeichnung: Benennen Sie das Projekt eindeutig.
Version: Versionieren Sie das Projekt.
Beschreibung: Geben Sie gegebenenfalls unterstützende Zusatzinformationen wie beispielsweise die
Änderungshistorie des Projekts an.
3. Bestätigen Sie mit OK.
5.2.2 Allgemeine PROFINET-Einstellungen parametrieren
ü Sie haben für den Antriebsregler die Prozessdaten PROFINET Rx und PROFINET Tx projektiert.
1. Markieren Sie im Projektbaum den betreffenden Antriebsregler und klicken Sie im Projektmenü > Bereich
auf die erste projektierte Achse.
2. Wählen Sie Assistent PROFINET.
3. A100 Feldbusskalierung:
Belassen Sie den Default-Wert auf 1: Rohwert (Werte werden unverändert durchgereicht).
4. A273 PN Gerätename:
Die Elemente [0] bis [2] zeigen bei bestehender Online-Verbindung zwischen Antriebsregler und Steuerung den
PROFINET-Gerätenamen an, der im TIA Portal vergeben wurde.
In die Elemente [3] bis [5] können Sie optional den Gerätenamen eintragen. Damit entfällt die Zuweisung des
Gerätenamens im TIA Portal.
5. A109 PZD-Timeout:
Definieren Sie die Zeit, die in Summe mit der Watchdog-Zeit der Steuerung (TIA Portal: Ansprechüberwachungszeit)
die tolerierte Ausfalldauer für die Überwachung der PZD-Kommunikation im PROFINET-Netzwerk ergibt (Default-Wert:
20 ms).
