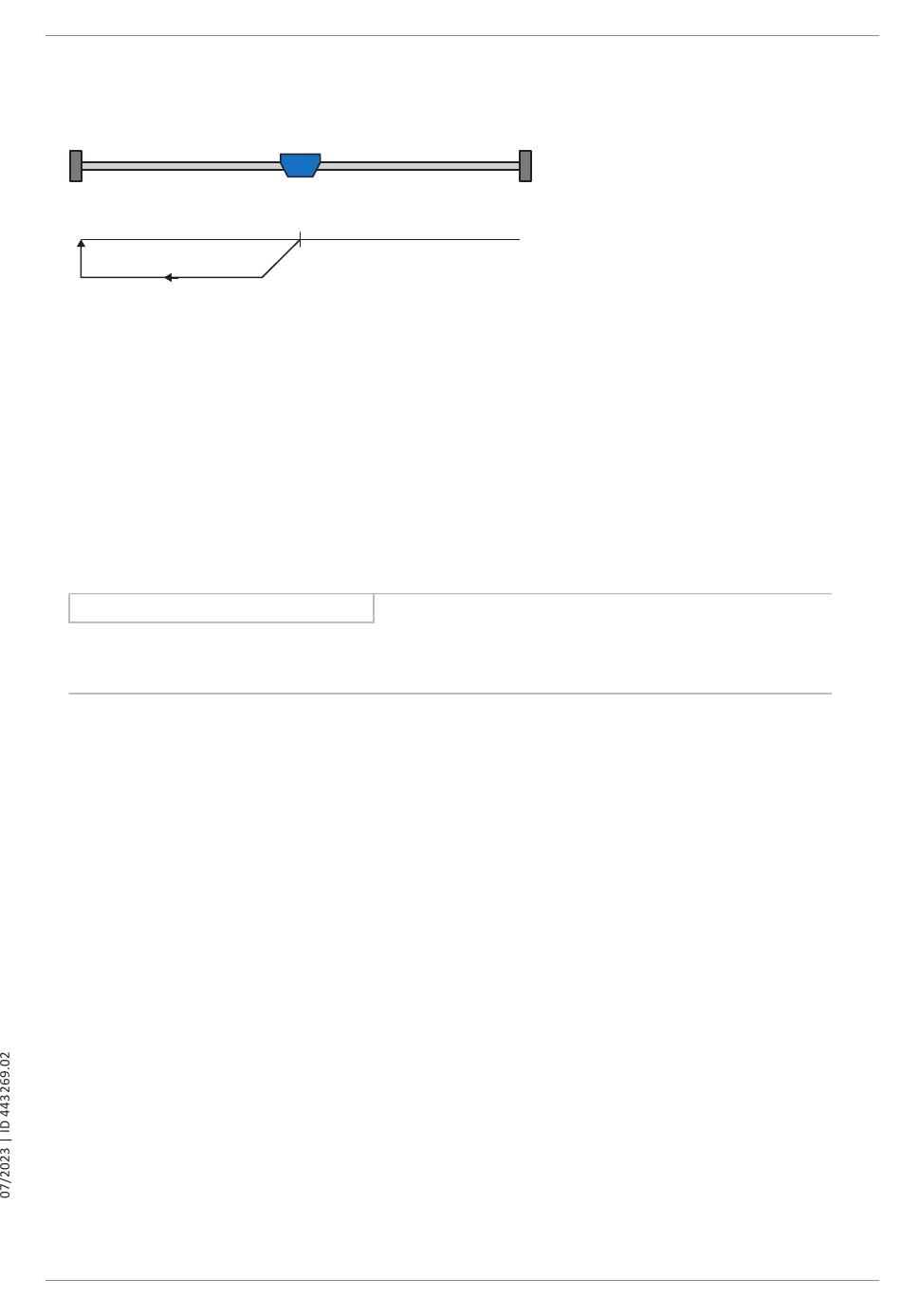

6.6.1.1.18 Referenziermethode R
Referenziermethode R ermittelt die Referenz durch eine Fahrt mit Drehmoment-/Kraftanschlag.
Vorbereitung
1. Aktivieren Sie Referenziermethode R, indem Sie folgende Parameter auf die angegebenen Werte setzen:
I30 auf 4: Moment-/Kraftanschlag,
I31 auf 1: Negativ,
I35 auf 0: Inaktiv.
2. I32, I33, I39, I44, I34:
Definieren Sie die für die Referenzierung notwendigen Sollwerte.
3. I28, I29:
Definieren Sie die Drehmoment-/Kraftgrenze. Liegt das Istdrehmoment für die in I29 hinterlegte Zeit dauerhaft über
der in I28 definierten Grenze, ist die Drehmoment-/Kraftgrenze erreicht.
Information
Bei einem zu groß gewählten Wert für die Größe Drehmoment/Kraft kann die Maschine beschädigt werden; bei einem zu
klein gewählten Wert wird eventuell eine falsche Referenzposition übernommen.
Referenzierung
1. Der Antrieb startet mit der Beschleunigung I39 und der Geschwindigkeit I32 in negativer Richtung.
2. Die aktuelle Istposition wird mit dem Erreichen des Drehmoment-/Kraftanschlags und dem Ablauf der in I29
hinterlegten Zeit auf den Wert der Referenzposition I34 gesetzt.
3. Die Sollwerte werden mit der Verzögerung I39 auf den Wert 0 gesetzt.
4. Ist I43 auf 1: Aktiv gesetzt, positioniert der Antrieb auf die Referenzposition I34.
