6.6.1.1.16 Referenziermethode P
Referenziermethode P ermittelt die Referenz durch eine Fahrt mit Drehmoment-/Kraftanschlag.
Vorbereitung
1. Aktivieren Sie Referenziermethode P, indem Sie folgende Parameter auf die angegebenen Werte setzen:
I30 auf 4: Moment-/Kraftanschlag,
I31 auf 0: Positiv,
I35 auf 0: Inaktiv.
2. I32, I39, I44, I34:
Definieren Sie die für die Referenzierung notwendigen Sollwerte.
3. I28, I29:
Definieren Sie die Drehmoment-/Kraftgrenze. Liegt das Istdrehmoment für die in I29 hinterlegte Zeit dauerhaft über
der in I28 definierten Grenze, ist die Drehmoment-/Kraftgrenze erreicht.
Information
Bei einem zu groß gewählten Wert für die Größe Drehmoment/Kraft kann die Maschine beschädigt werden; bei einem zu
klein gewählten Wert wird eventuell eine falsche Referenzposition übernommen.
Referenzierung

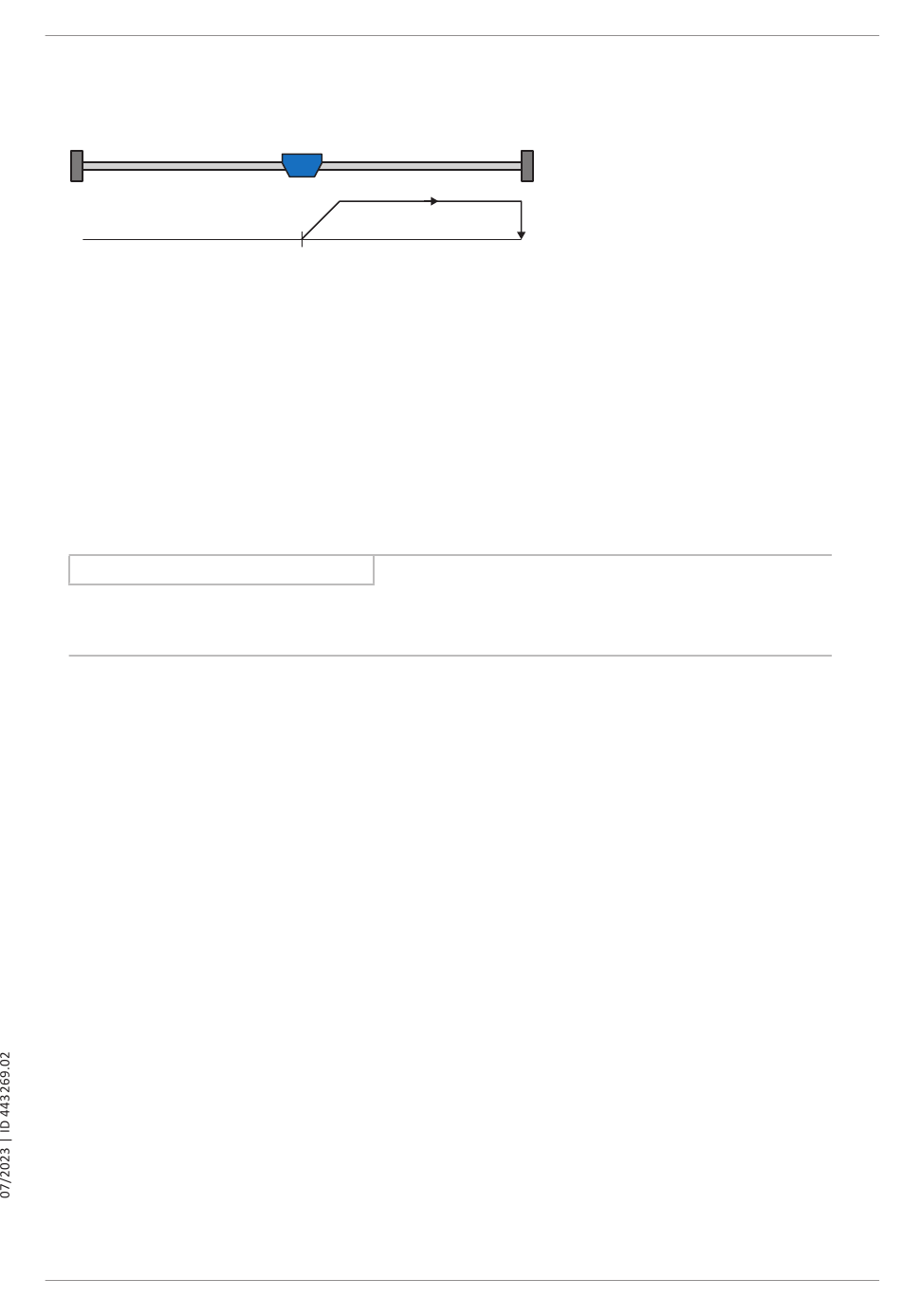

Ist das PLCopen-Kommando MC_Home aktiv, wird wie folgt referenziert:
1. Der Antrieb startet mit der Beschleunigung I39 und der Geschwindigkeit I32 in positiver Richtung.
2. Die aktuelle Istposition wird mit dem Erreichen der Drehmoment-/Kraftgrenze und dem Ablauf der in I29 hinterlegten
Zeit auf den Wert der Referenzposition I34 gesetzt.
3. Die Sollwerte werden mit der Verzögerung I39 auf den Wert 0 gesetzt.
4. Ist I43 auf 1: Aktiv gesetzt, positioniert der Antrieb auf die Referenzposition I34.
