Anmerkung !
20220513/– Simrad GmbH & Co. KG, D-26723 Emden
J300X Radar Clock/Daten
ANRITSU
FURUNO
RADAR

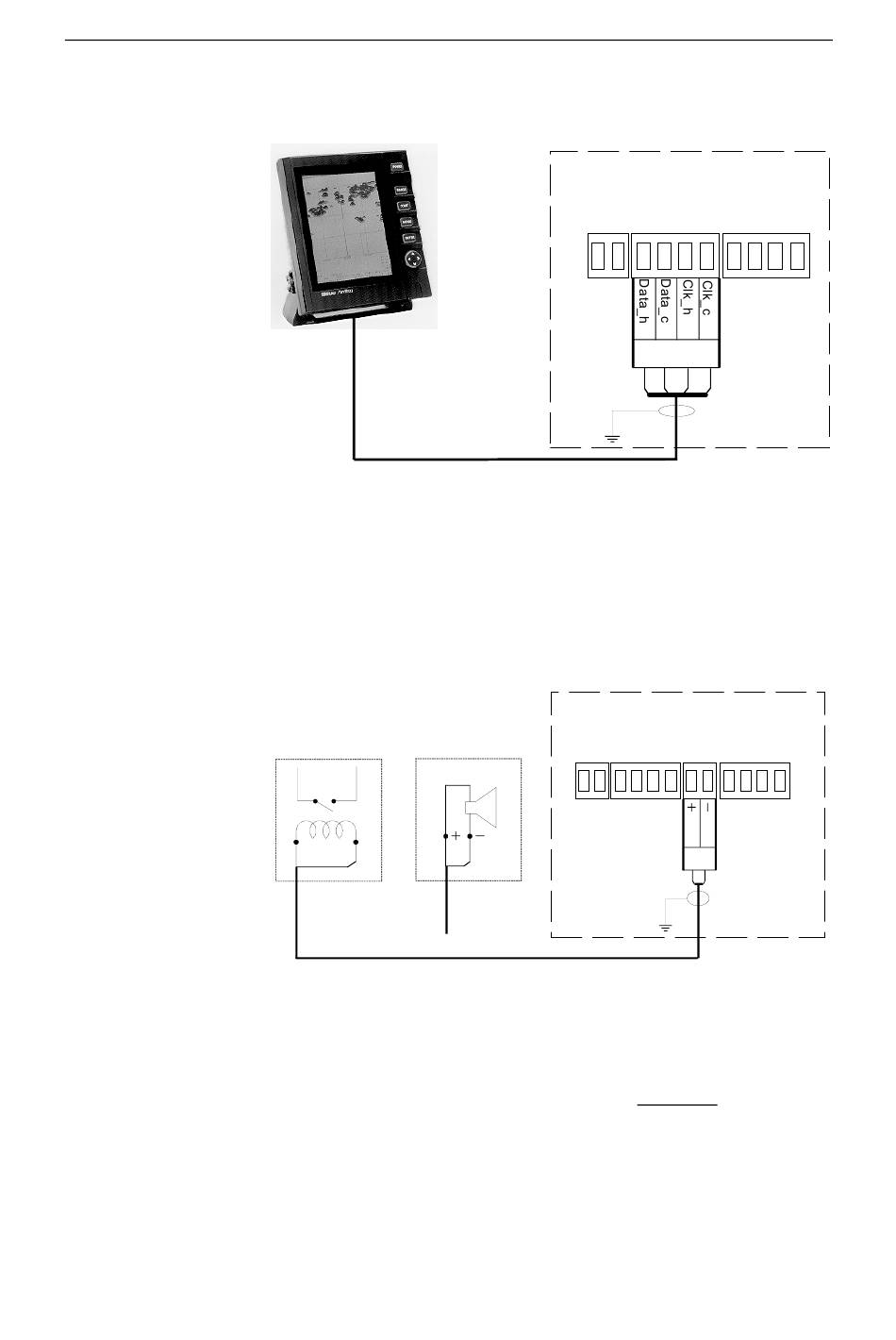

Abbildung 34 J300X Radar Clock/Daten Anschluß
J300X Externer Alarm
Der externe Alarmkreislauf hat einen Schließer für ein
Alarmrelais oder einen Summer. Die Alarmspannung ist dieselbe
wie die der Hauptspannungsversorgung. Max. Last am externen
Alarmausgang beträgt 0,9 Amp.
Abbildung 35 J300X Externer Alarmanschluß
LF3000 Linear-Rückgeber
Der bewegliche Geberschaft des LF3000 besitzt für den
ausgezogenen Zustand keinen Anschlag. Vorsicht: Ganzes He-
rausziehen verursacht Zusammenbau-Probleme.
LF3000 ist ein wasserdichter Rückgeber. Die Hublänge beträgt
300 mm. Im Lieferumfang sind eine Spezial-Montagehalterung
und eine Endbefestigung für die Montage an den Zylinder des
vorhandenen Außenbordantriebs enthalten.
Einbau- und Bedienungsanleitung
J300X ANSCHLUSSBOX
ODER
T B 8
J300X/J300X-40 ANSCHLUSSBOX
T B 6
LE IT E R P LA T IN E
T B 1 0
T B 9
R a d a r
LEITERPLATINE
TB 8
T B 7
TB 9
Ext.
Alarm
61
