STO-Funktion mit Sicherheitsschaltgerät für T11 - Applikationen mit
Feldbussen
In diesem Kapitel finden Sie
Energize und De-energize Beschaltung ........................................................................... 99
Funktionsbeschreibung für Feldbus-Applikationen mit T11 - Geräten: ........................... 100

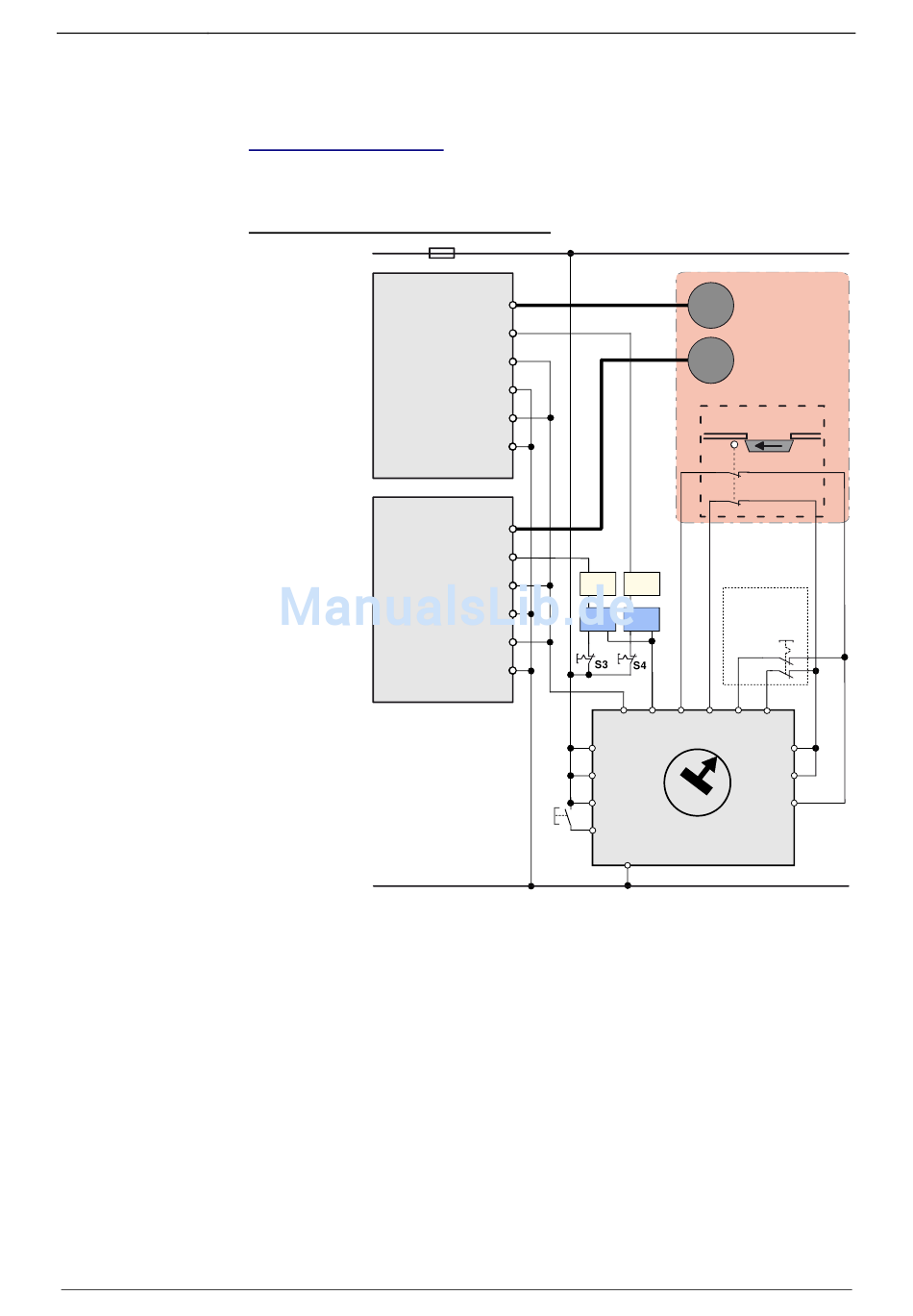

Energize und De-energize Beschaltung
+24V
Compax3M
STO-GND
STO-GND
Compax3M
STO-GND
STO-GND
GND24V
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
Sicherheitsfunktion - STO (= Sicher abgeschaltetes Moment)
STO (= Sicher abgeschaltetes Moment) mit Compax3M (Option S1)
X3
Energize
X14.1
STO1/
X14.2
X14.3
STO2/
X14.4
X3
Energize
*
X14.1
STO1/
X14.2
&
X14.3
STO2/
X14.4
EN
A1
S3
S2
S2
motor
Gefahrenbereich
Danger Zone
motor
Schutztür geschlossen
Safety door closed
S1
S1
*
Not-Stop
Emergency
&
switch off
I4 I3 I2 I1
Q4
Q3
Delay
Time
5
4
S1
3
6
2 7
X1
1 8
0 9
X2
FUNCTION
A2
UE410-MU
