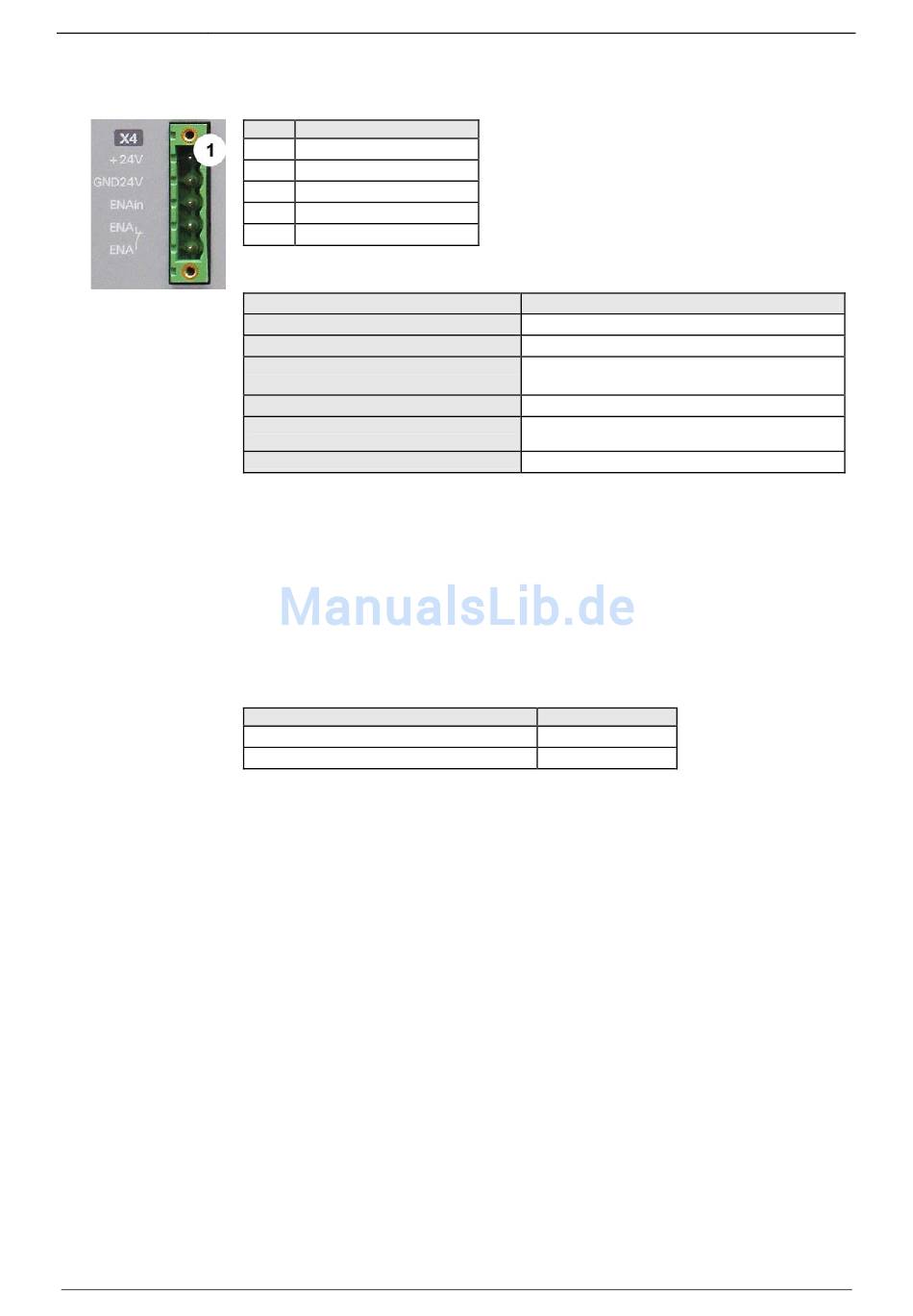

Steuerspannung 24VDC / Freigabe Stecker X4 C3S

PIN Bez.
1 +24V (Versorgung)
2 Gnd24V
3 Enable_in
4 Enable_out_a
5 Enable_out_b
Steuerspannung 24VDC Compax3S und Compax3H
Reglertyp
Spannungsbereich
Stromaufnahme des Geräts
Stromaufnahme insgesamt
Welligkeit
Anforderung nach
Schutzkleinspannung (PELV)
Kurzschlussfest
Hardware - Freigabe (Eingang X4/3 = 24VDC)
Dieser Eingang dient als Sicherheits - Interrupt für die Endstufe.
Toleranzbereich: 18,0V - 33,6V / 720Ω
Sicher abgeschaltetes Moment (X4/3=0V)
Zur Realisierung der Sicherheitsfunktion "Sicher abgeschaltetes Moment"
entsprechend dem in EN1037 beschriebenen "Schutz vor unerwartetem Anlauf".
Beachten Sie das entsprechende Kapitel (siehe Seite 79) mit den
Schaltungsbeispielen!
Die Energieversorgung zum Antrieb wird sicher unterbrochen, der Motor hat kein
Drehmoment.
Zwischen X4/4 und X4/5 befindet sich ein Relaiskontakt (Öffner)
Enable_out_a - Enable_out_b
Kontakt geöffnet
Kontakt geschlossen
Durch Reihenschaltung dieser Kontakte kann sicher festgestellt werden, ob alle
Antriebe stromlos sind.
Daten des Relaiskontakts:
Schaltspannung (AC/DC): 100mV - 60V
Schaltstrom: 10mA - 0,3A
Schaltleistung: 1mW...7W
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
Steuerspannung 24VDC / Freigabe Stecker X4 C3S
Leitungsquerschnitte:
2
minimal: 0,25mm
maximal: 2,5mm 2
(AWG: 24 ... 12)
Compax3
21 - 27VDC
0,8A
0,8A + Summenbelastung der digitalen
Ausgänge + Strom für die Motorhaltebremse
0,5Vss
ja
bedingt (intern mit 3,15AT abgesichert)
Endstufe ist
aktiviert
deaktiviert
Compax3S Anschlüsse
