Parker EME

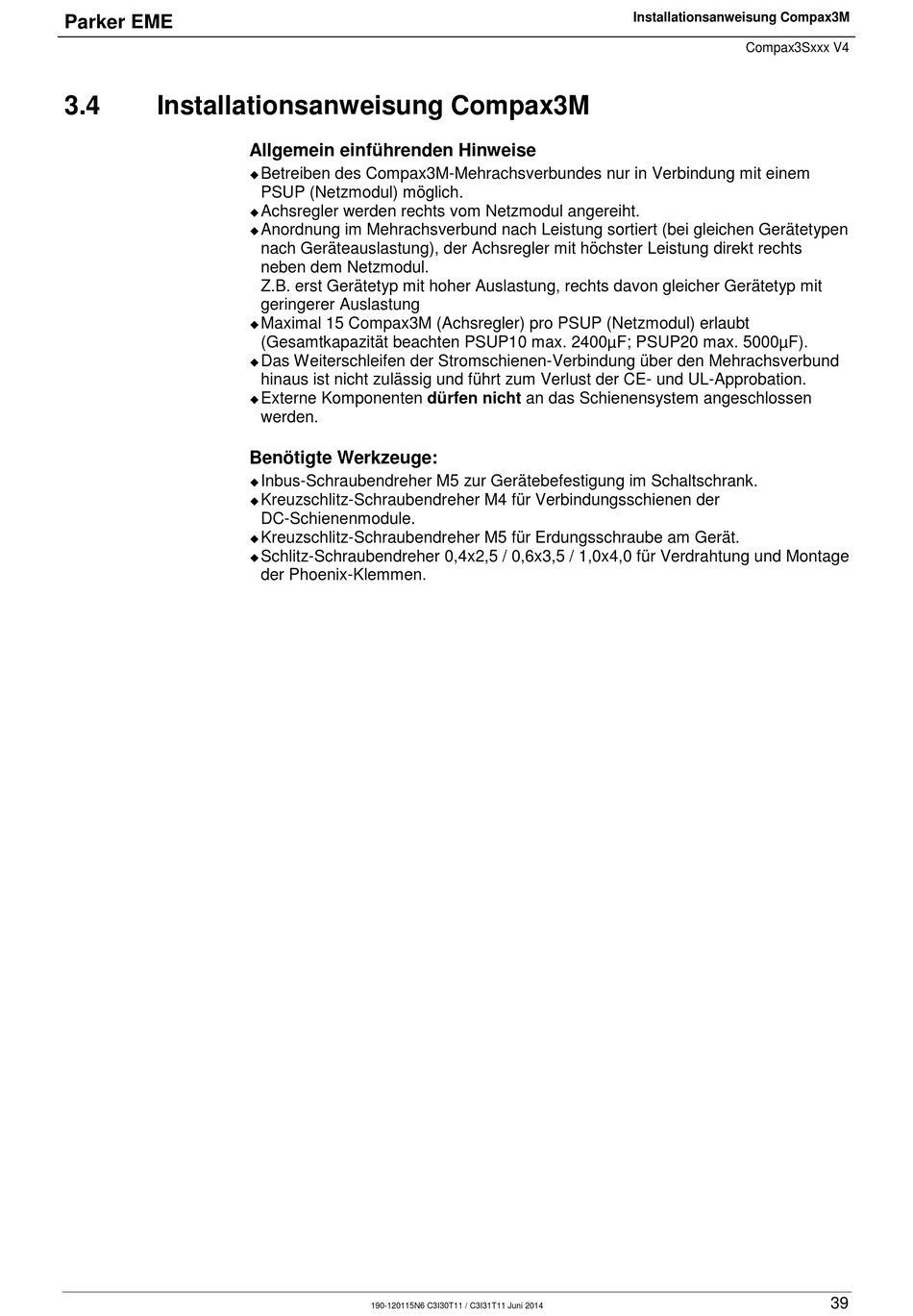

3.4

Installationsanweisung Compax3M

Allgemein einführenden Hinweise
Betreiben des Compax3M-Mehrachsverbundes nur in Verbindung mit einem

PSUP (Netzmodul) möglich.
Achsregler werden rechts vom Netzmodul angereiht.

Anordnung im Mehrachsverbund nach Leistung sortiert (bei gleichen Gerätetypen

nach Geräteauslastung), der Achsregler mit höchster Leistung direkt rechts
neben dem Netzmodul.
Z.B. erst Gerätetyp mit hoher Auslastung, rechts davon gleicher Gerätetyp mit
geringerer Auslastung
Maximal 15 Compax3M (Achsregler) pro PSUP (Netzmodul) erlaubt

(Gesamtkapazität beachten PSUP10 max. 2400µF; PSUP20 max. 5000µF).
Das Weiterschleifen der Stromschienen-Verbindung über den Mehrachsverbund

hinaus ist nicht zulässig und führt zum Verlust der CE- und UL-Approbation.
Externe Komponenten dürfen nicht an das Schienensystem angeschlossen

werden.
Benötigte Werkzeuge:
Inbus-Schraubendreher M5 zur Gerätebefestigung im Schaltschrank.

Kreuzschlitz-Schraubendreher M4 für Verbindungsschienen der

DC-Schienenmodule.
Kreuzschlitz-Schraubendreher M5 für Erdungsschraube am Gerät.

Schlitz-Schraubendreher 0,4x2,5 / 0,6x3,5 / 1,0x4,0 für Verdrahtung und Montage

der Phoenix-Klemmen.
190-120115N6 C3I30T11 / C3I31T11 Juni 2014

Installationsanweisung Compax3M

Compax3Sxxx V4
39
