Parker Compax3 I31T11 Bedienungsanleitung Seite 123

Parker EME
Mit Motornullpunkt,
ohne
Wende-Initiatoren
Mit Motornullpunkt
In diesem Kapitel finden Sie
Ohne Wende-Initiatoren ................................................................................................. 123
Mit Wende-Initiatoren..................................................................................................... 124
Ohne Wende-Initiatoren

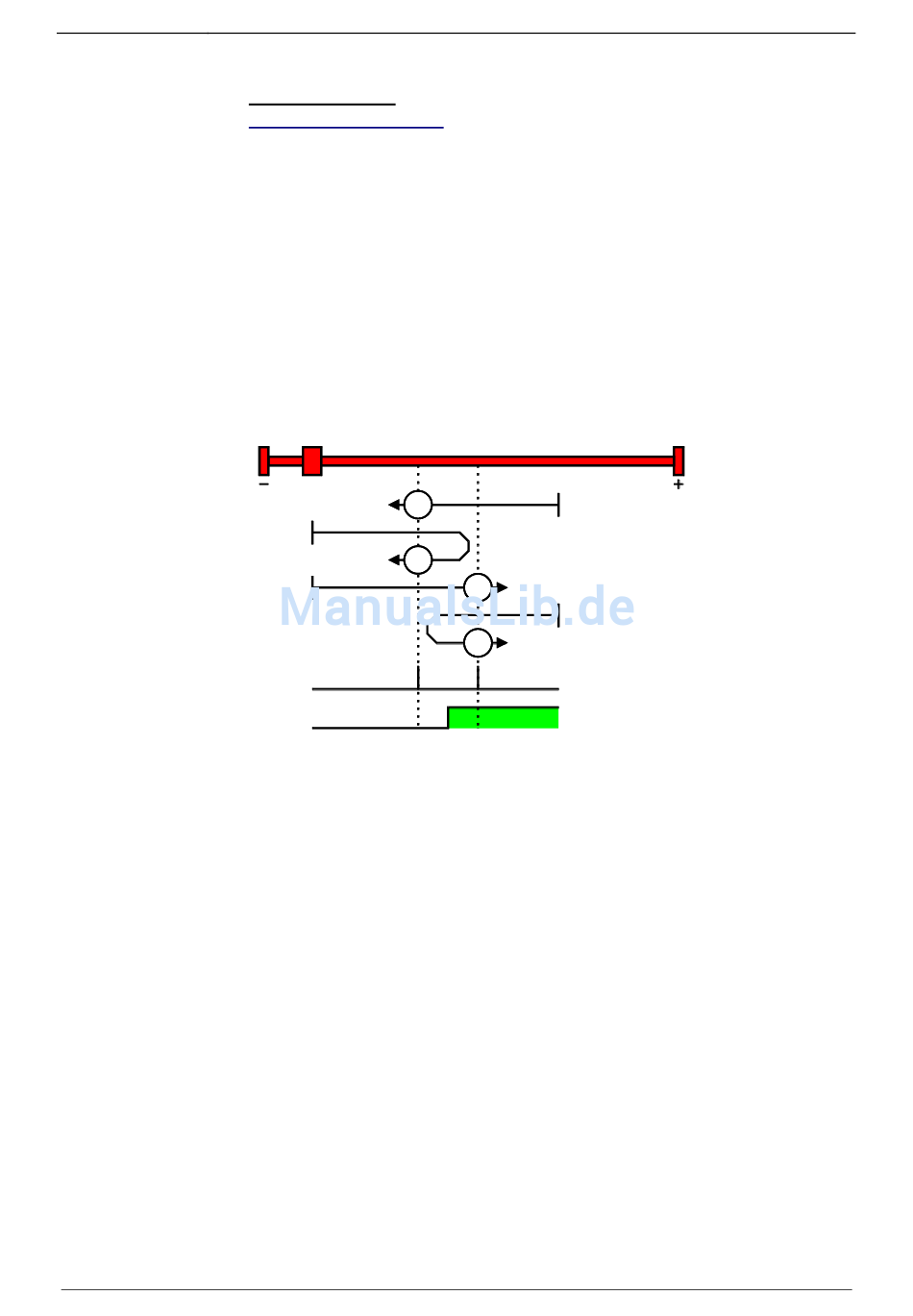

MN-M 3,4: MN-Initiator = 1 auf der positiven Seite
Der MN-Initiator kann an beliebiger Stelle innerhalb des Verfahrbereichs
angebracht werden. Der Verfahrbereich teilt sich dann auf in 2
zusammenhängende Bereiche; einen Bereich mit deaktivierten MN-Initiator (Links
vom MN-Initiator) und einen Bereich mit aktiviertem MN-Initiator (Rechts vom
MN-Initiator).
Bei inaktivem MN-Initiator (Signal=0) wird der Maschinennull in positiver
Verfahr-Richtung gesucht.
MN-M 3: Der 1. Motornullpunkt bei MN-Initiator = "0" wird als MN verwendet.
MN-M 4: Der 1. Motornullpunkt bei MN-Initiator = "1" wird als MN verwendet.
3
3
1
2
1: Motornullpunkt
2: Logischer Zustand des Maschinennulls-Initiators
MN-M 5,6: MN-Initiator = 1 auf der negativen Seite
Der MN-Initiator kann an beliebiger Stelle innerhalb des Verfahrbereichs
angebracht werden. Der Verfahrbereich teilt sich dann auf in 2
zusammenhängende Bereiche; einen Bereich mit deaktivierten MN-Initiator
(positiver Teil des Verfahrbereichs) und einen Bereich mit aktiviertem MN-Initiator
(negativer Teil des Verfahrbereichs).
Bei inaktivem MN-Initiator (Signal=0) wird der Maschinennull in negativer
Verfahr-Richtung gesucht.
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
4
4
Konfiguration
Bezugssystem definieren
123
