Gerätebeschreibung Compax3
3.7.2.
Kommunikation Compax3M
In diesem Kapitel finden Sie
PC - PSUP (Netzmodul) .................................................................................................. 60
Kommunikation im Achsverbund (Stecker X30, X31) ...................................................... 60
Basis-Adresse einstellen ................................................................................................. 61
Achs-Funktion einstellen ................................................................................................. 61
Orientierung zur Rückseite
Orientierung zur
Frontplatte
60
3.7.2.1
PC - PSUP (Netzmodul)
Stecker X3
USB2.0
Verbinden Sie Ihren PC über ein USB-Kabel (SSK33/03) mit der USB-Buchse X3
vom Netzmodul.
3.7.2.2

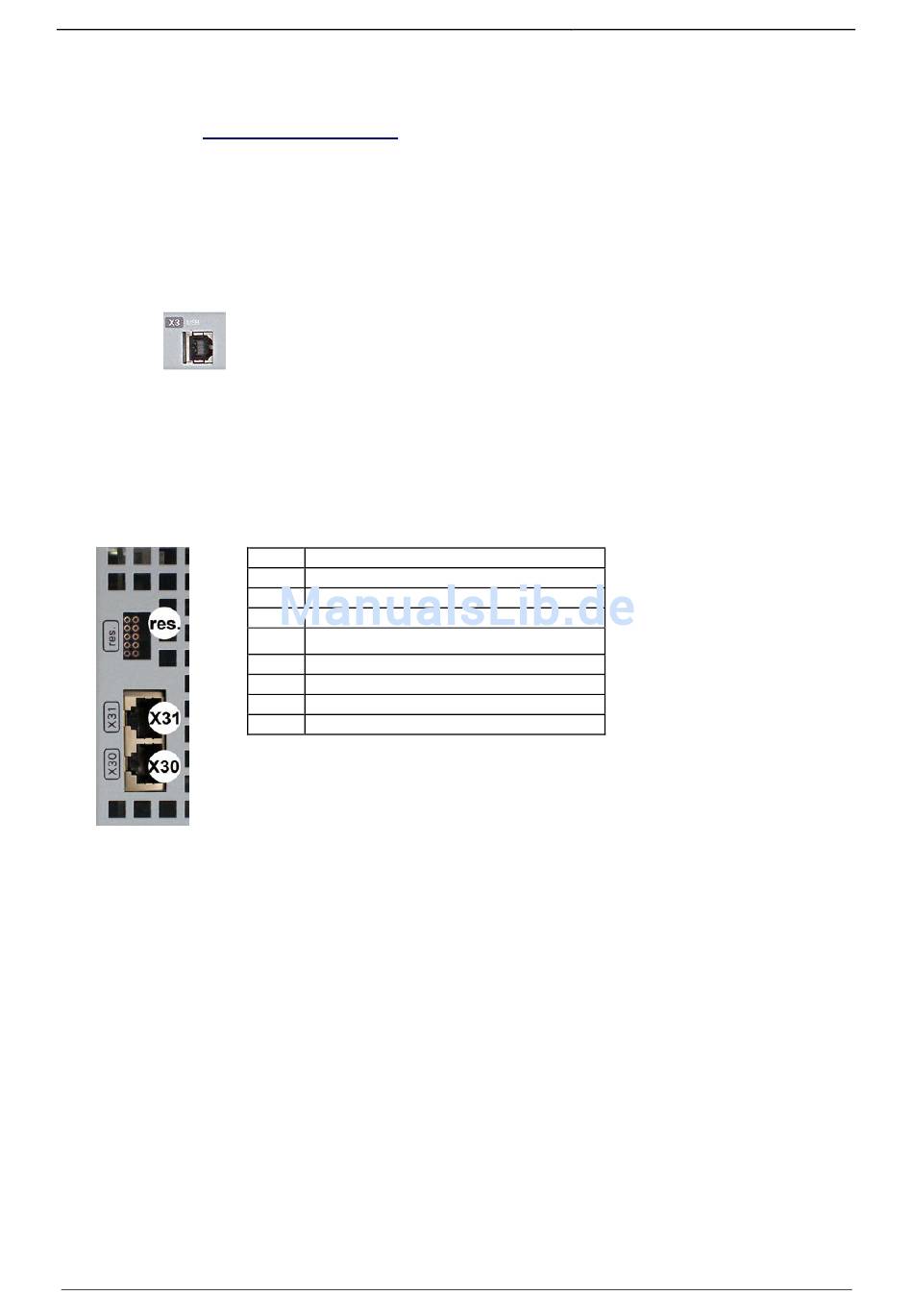

Kommunikation im Achsverbund (Stecker X30, X31)
Über ein SSK28-Kabel und Doppel-RJ45-Buchsen an der Geräteoberseite wird die
Kommunikation im Achsverbund realisiert.
Angefangen bei PSUP (Netzmodul) wird immer von X30 zu X31 des nächsten
Gerätes verbunden. Am ersten Gerät (X31) und letzten Gerät (X30) im
Mehrachsverbund ist ein Busabschlussstecker (BUS07/01 (siehe Seite 393))
notwendig.
PSUP (Netzmodul)
X30
out
X31
in
res.
reserviert
Compax3M (Achse)
X30
out
X31
in
res.
reserviert
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
