Inbetriebnahme Compax3
116

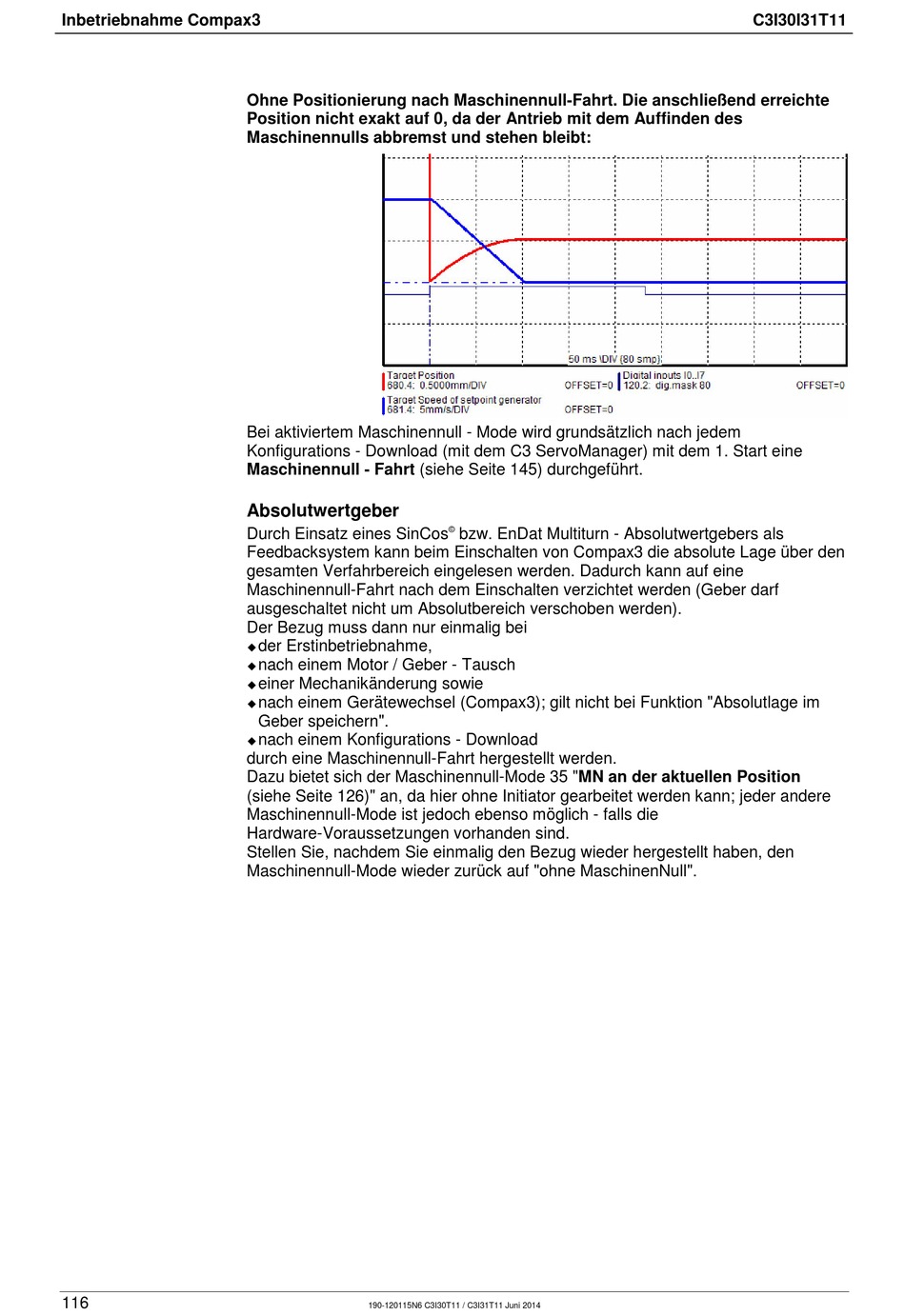

Ohne Positionierung nach Maschinennull-Fahrt. Die anschließend erreichte
Position nicht exakt auf 0, da der Antrieb mit dem Auffinden des
Maschinennulls abbremst und stehen bleibt:
Bei aktiviertem Maschinennull - Mode wird grundsätzlich nach jedem
Konfigurations - Download (mit dem C3 ServoManager) mit dem 1. Start eine
Maschinennull - Fahrt (siehe Seite 145) durchgeführt.

Absolutwertgeber

Durch Einsatz eines SinCos
Feedbacksystem kann beim Einschalten von Compax3 die absolute Lage über den
gesamten Verfahrbereich eingelesen werden. Dadurch kann auf eine
Maschinennull-Fahrt nach dem Einschalten verzichtet werden (Geber darf
ausgeschaltet nicht um Absolutbereich verschoben werden).
Der Bezug muss dann nur einmalig bei
der Erstinbetriebnahme,

nach einem Motor / Geber - Tausch

einer Mechanikänderung sowie

nach einem Gerätewechsel (Compax3); gilt nicht bei Funktion "Absolutlage im

Geber speichern".
nach einem Konfigurations - Download

durch eine Maschinennull-Fahrt hergestellt werden.
Dazu bietet sich der Maschinennull-Mode 35 "MN an der aktuellen Position
(siehe Seite 126)" an, da hier ohne Initiator gearbeitet werden kann; jeder andere
Maschinennull-Mode ist jedoch ebenso möglich - falls die
Hardware-Voraussetzungen vorhanden sind.
Stellen Sie, nachdem Sie einmalig den Bezug wieder hergestellt haben, den
Maschinennull-Mode wieder zurück auf "ohne MaschinenNull".
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
©
bzw. EnDat Multiturn - Absolutwertgebers als
C3I30I31T11
