Inbetriebnahme Compax3
158

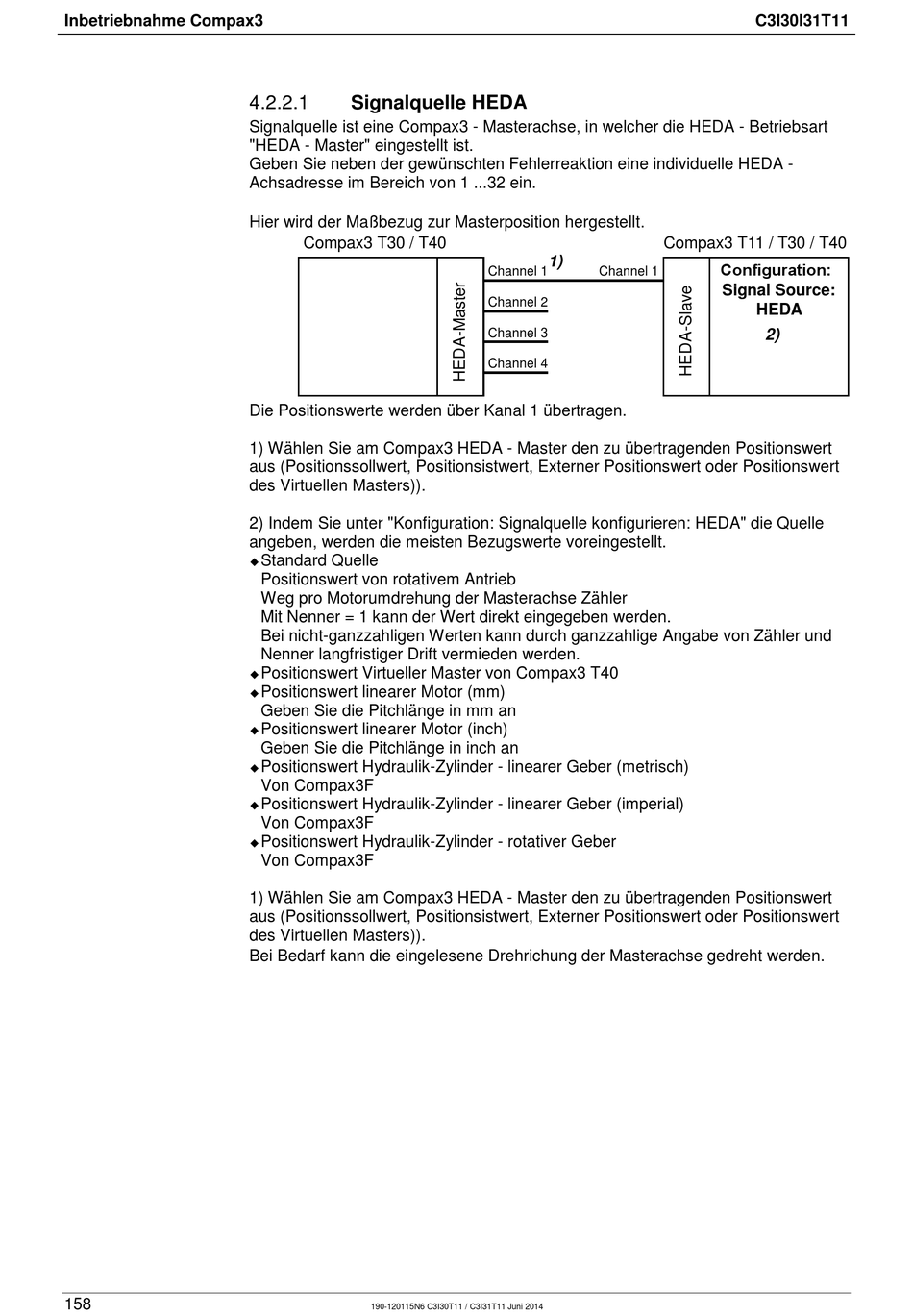

4.2.2.1

Signalquelle HEDA

Signalquelle ist eine Compax3 - Masterachse, in welcher die HEDA - Betriebsart
"HEDA - Master" eingestellt ist.
Geben Sie neben der gewünschten Fehlerreaktion eine individuelle HEDA -
Achsadresse im Bereich von 1 ...32 ein.
Hier wird der Maßbezug zur Masterposition hergestellt.
Compax3 T30 / T40
Die Positionswerte werden über Kanal 1 übertragen.
1) Wählen Sie am Compax3 HEDA - Master den zu übertragenden Positionswert
aus (Positionssollwert, Positionsistwert, Externer Positionswert oder Positionswert
des Virtuellen Masters)).
2) Indem Sie unter "Konfiguration: Signalquelle konfigurieren: HEDA" die Quelle
angeben, werden die meisten Bezugswerte voreingestellt.
Standard Quelle

Positionswert von rotativem Antrieb
Weg pro Motorumdrehung der Masterachse Zähler
Mit Nenner = 1 kann der Wert direkt eingegeben werden.
Bei nicht-ganzzahligen Werten kann durch ganzzahlige Angabe von Zähler und
Nenner langfristiger Drift vermieden werden.
Positionswert Virtueller Master von Compax3 T40

Positionswert linearer Motor (mm)

Geben Sie die Pitchlänge in mm an
Positionswert linearer Motor (inch)

Geben Sie die Pitchlänge in inch an
Positionswert Hydraulik-Zylinder - linearer Geber (metrisch)

Von Compax3F
Positionswert Hydraulik-Zylinder - linearer Geber (imperial)

Von Compax3F
Positionswert Hydraulik-Zylinder - rotativer Geber

Von Compax3F
1) Wählen Sie am Compax3 HEDA - Master den zu übertragenden Positionswert
aus (Positionssollwert, Positionsistwert, Externer Positionswert oder Positionswert
des Virtuellen Masters)).
Bei Bedarf kann die eingelesene Drehrichung der Masterachse gedreht werden.
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
1)
Channel 1 Channel 1
Channel 2
Channel 3
Channel 4
C3I30I31T11
Compax3 T11 / T30 / T40
Configuration:
Signal Source:
HEDA
2)
